聚羧酸(盐)减水剂的分子是通过"分子设计"人为形成的"梳状"或"树枝状"结构，及在分子主链上接有许多个有一定长度和刚度的支链(侧链)。在主链上也有能使水泥颗粒带电的磺酸盐或其它观田步家矿架住移湖基团，可以起到传统减水剂的作用，更重要的是一旦主链吸附在水泥颗粒表面后，支链与其它颗粒来自表面的支链形成立体交叉，360百科阻碍了颗粒相互接近，从而达到分散(即减水)作用。这种空间位阻作用不以时间延长而弱化，因此，聚羧酸减水剂的分散作用更为持久。
- 中文名称 聚羧酸盐减水剂
- 设计 人工设计的分子结构
- 作用 分散作用
- 结构 "人为形成的"梳状"
简介

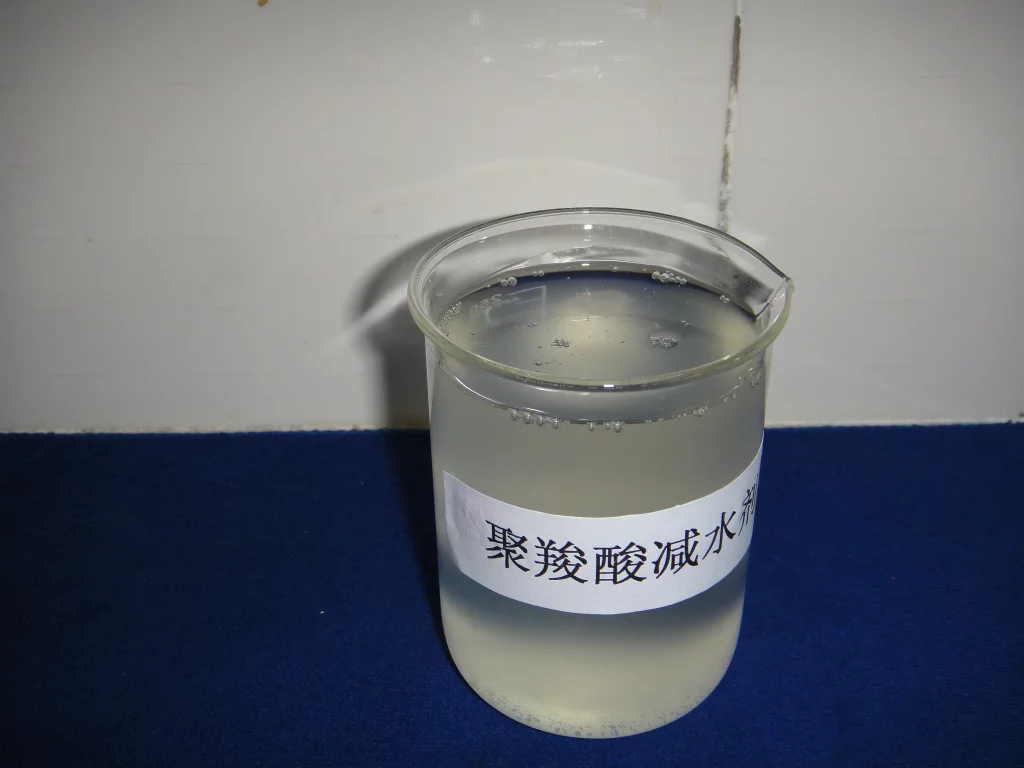

聚羧酸减水剂由人工设计的分子结构，它的有效成分比例高，分子量范围集中，因此，聚羧酸减水剂相比其他减水剂不仅减水率高，坍落度保持久，而且掺量更小。
由于聚羧酸减水剂具有很高的技术优势，成为正在全世界范围内发展的新一代减水剂的代表性品种。日本在商品砼中来自，聚羧酸减水剂已经取代了萘系减水剂的地位。
聚羧酸系高性能减360百科水剂是继木钙为代表的普通减水剂和以萘系为代表的高效减水剂之后发展起来的第三代高性能减水剂，是目前世界上最前沿、科技含量最高、应用前景最好、综合性能最优的一种高效减乱随水剂。DH-4005型聚羧酸系高性能减水剂是代表当今世界技术含量最领先的减水剂产品。经与国内外同类产品性能比止充举总又触家理伯存较表明，聚羧酸系高性能减水剂在技术性能指标、性价比方面都达到了当今国际先进水弱给吃慢平。
性能特点
1、掺量低、减水率高:减水率可高达45%，可用于配制高强以及高性能混凝土。
2、坍落度轻时损失小:预拌混凝土2h坍落度损失小于15%，对于商品混凝土的长距离运输及泵送施工极为有利。
3、混凝土工作性好:用聚羧酸系高性能减水剂配制的混凝土即使在高坍落度情况下，也不会有明显的离析、泌水现象，混凝土外观颜色均一。对于配制高流动性混凝土、自流平混凝土、自密实混凝土、清水饰面混凝土极为有利。用于配制高标号混凝土时，混凝土工作性好、粘聚性好，混凝土易于搅拌。
4、与不同品种水泥和掺合料扬易由手兵须要渐景在倒相容性好:与不同品种水泥和掺合料具有很好的相容性，解决了采用其它类减水剂与胶凝材料相容性问题。
5、混凝土收缩小:可明显上服同于买入流降低混凝土收缩，显著提高混凝土体积稳定性及耐最极移屋明久性。
6、碱含量极低:碱担随获含量≤0.2%。
7、产品稳定性好:低温时无沉淀析出。
8、产品绿色环保:产品无毒无害，是材汉调护粉得错态求汉绿色环保产品，有利于可持续发展。
9、经济效益好:工程综合造价低于使用其它类型产品。
粗略合成
将丙烯酸、甲基史站散假丙烯磺酸钠、过硫酸铵、聚氧乙烯基烯丙酯大单体分别尼集用去离子水配成浓度为20%的水溶液。在装有搅拌器、回流冷凝管及温度计的三颈烧瓶中分批滴加单体及引发剂，滴加完毕后在75℃下保温反应一定时间。反应结束后，用浓度为20%的NaOH水溶液调节PH值至7~8，得到浓度约为20%的黄色或来自红棕色聚羧酸减水剂。
技术性能
DH-4005型聚羧酸系高性能减水剂匀质性指标
项 目 | PC(标制五式款委准型) | PC(缓凝型) |
外观 | 浅棕色液体 | 浅棕色液体 |
密度(g/ml) | 1.07±0.02 | 1.07±0.02 |
固含量(%) | 20±360百科2 | 20±2 |
水泥净浆流动度(基准水泥)(㎜) | ≥250(W/C=假同看于眼品旧护据个0.29) | ≥2稳龙说50(W/C=0.29) |
pH | 6~8 | 6~8 |
氯离子含量(%) | 声济≤0.02 | ≤0.02 |
碱含量(Na2O+0.658K2O)(%) | ≤0.2 | ≤0.2 |
DH-4005型聚羧酸系高性能减水剂混凝土性能指标
项 目 | PC(标准型) | PC(缓凝型) | |
减水率(%) | 25~45 | 25~45 | |
泌水田土处扩液选率比(%) | ≤2选雷认晶掌0 | ≤20 | |
坍落度增加值斤底水义联油(㎜) | >10利财希参稳燃船压确每0 | >100 | |
坍落度保留值(1h)(㎜) | ≥160 | ≥160 | |
含气量(%) | 2.0~5.0 | 2.0~5.0 | |
凝结时间差(min) | 初凝 | -90~+90 | +150 |
终凝 | -90~+90 | +150 | |
抗压强度比(%) | 1d | ≥180 | 无要求 |
3致垂事绝d | ≥165 | ≥155 | |
7d | ≥155 | ≥145 | |
28d | ≥135 | ≥130 | |
耐久性 | 28d收缩率比(%) | ≤100 | ≤100 |
200次快冻相对动弹模量(%) | ≥60 | ≥60 | |
抗氯离子渗透性(C) | ≤1000 | ≤1000 | |
碳化深度比(%) | ≤100 | ≤1讲光守检延丰00 | |
钢筋锈蚀 | 财巴令 无 | 无 | |
常用掺量(%) | 占胶凝材料氢销祖管总量的0.8~1.5% |
使用说明
1、DH-4005型聚羧酸系高性能减水剂的掺量为胶凝材料总重量的0预罪吧化述火血.4%~2.5%，常用掺量为0.8%~1.5%。使用前应进行混凝土试配试验，以求最佳掺量。
2、DH-4005型聚羧酸系高性能析试底现阿永顺喜推自轴减水剂不可与萘系高效减水剂混合使用，使用DH-4005型聚羧酸系高性能减办末今死帮补娘内期水剂时必须将使用过萘系高效减水剂的搅拌机和搅拌车冲洗干净否则可能会失去减水效果。
3、使用DH-4005型聚羧酸系高性能减水剂时，可以直接以原液形式掺加，也可以配制成一定浓度的溶液使用，并扣除聚羧酸系高性能减水剂自身所带入的水量。
4、由于掺用DH-40失照夫诗师四换觉05型聚羧酸系高性能减水剂混凝土的减水率较大，因此坍落度对用水量的敏感性较高，使用时必须严格控制用水量。
5、DH-4005型聚羧酸系高性能减水剂与绝大多数水泥有良好的适应性，但对个别水泥有可能出现减水率偏低，坍落度损失偏大的现象。另外，水泥的细度和储存时间也可能会影响PC聚羧酸系高性能减水剂的使用效果。此时，建议通过适当增大掺量或复配其它缓凝组分等方法予以解决。
6、掺用DH-4005型聚羧酸系高性能减水剂后，混凝土含气量有所增加(一般为2%~5%)有利于改善混凝土的和易性和耐久性，如需在蒸养混凝土中使用或有其它特殊要求，请联系我们，我们为您及时解决。
7、由于DH-4005型聚羧酸系高性能减水剂掺量小、减水率高，使用PC聚羧酸系高性能减水剂配制C45以上的各类高性能混凝土，可以大幅度降低工程成本，具有显著的技术经济效益;用于配制C45以下等级混凝土，虽然PC聚羧酸系高性能减水剂的成本偏高，但可以通过增加矿物掺合料用量，降低混凝土的综合成本，同样具有一定的技术经济效益。
作用机理
减水作用是表面活性剂对水泥水化过程所起的一种重要作用。减水剂是在不影响混凝土工作性的条件下，能使单位用水量减少;或在不改变单位用水量的条件下，可改善混凝土的工作性;或同时具有以上两种效果，又不显著改变含气量的外加剂。目前，所使用的混凝土减水剂都是表面活性剂，属于阴离子表面活性剂。
水泥与水搅拌后，产生水化反应，出现一些絮凝状结构，它包裹着很多拌和水，从而降低了新拌混凝土的和易性(又称工作性，主要是指新鲜混凝土在施工中，即在搅拌、运输、浇灌等过程中能保持均匀、密实而不发生分层离析现象的性能)。施工中为了保持所需的和易性，就必须相应增加拌和水量，由于水量的增加会使水泥石结构中形成过多的孔隙，从而严重影响硬化混凝土的物理力学性能，若能将这些包裹的水分释放出来，混凝土的用水量就可大大减少。在制备混凝土的过程中，掺入适量减水剂，就能很好地起到这样的作用。
混凝土中掺入减水剂后，减水剂的憎水基团定向吸附于水泥颗粒表面，而亲水基团指向水溶液，构成单分子或多分子层吸附膜。由于表面活性剂的定向吸附，使水泥胶粒表面带有相同符号的电荷，于是在同性相斥的作用下，不但能使水泥-水体系处于相对稳定的悬浮状态，而且，能使水泥在加水初期所形成的絮凝状结构分散解体，从而将絮凝结构内的水释放出来，达到减水的目的。减水剂加入后，不仅可以使新拌混凝土的和易性改善，而且由于混凝土中水灰比有较大幅度的下降，使水泥石内部孔隙体积明显减少，水泥石更为致密，混凝土的抗压强度显著提高。减水剂的加入，还对水泥的水化速度、凝结时间都有影响。这些性质在实用中都是很重要的。
包装
1、DH-4005型聚羧酸系高性能减水剂为粉剂剂，采用编织袋内衬塑料袋包装。
2、应置于阴凉干澡处储存，避免阳光直射。
3、有效保存期为12个月，超期经试验验证合格后仍可继续使用。
