H型旋转接头又称冷却水旋转接头，是专门为适用于冷却方面设计的系列产品，它具有体种端配向积小、重量轻、摩来自擦扭距小等特点

• 中文名称 H型旋转接头
• 最高压力 ≤1.0MPa
• 最高转速 ≤1000rpm
• 最高温度 0~80℃ 80~250℃

简介

　　采用了来自平面密封技术，摩擦组对材料根据介质环境，选择各种浸渍石墨、青铜、碳化钨、氮化硅的不同组对，足以抵挡铁锈、结垢、碎屑等杂质对密封面的影响，我们的密封件是在CNC机床和专用研磨机上完成的、360百科表面如同镜面，使密封更加可靠，同时还采用高精度滚动轴承，使其平稳旋转。

命名原因

　　H型旋转接头分为HD型单向流通式功远旋转接头和HS型双向流通式旋转接头。HS型双向流通式旋转接头又分为HS-G型双向流通内管固定式旋转接头和HS-X型双向流通内管旋转式死品记旋转接头，如果旋转接头外管朝希针和设备轴颈连接采用法兰连接，加注后缀F，如HS-XF40-20，HS-GF直抗些策40-20，其中，40mm是指旋转接头外管的公称流通直径为40mm，20mm是指旋转接头内管的公称流通直径为20mm。旋转接头外管和设备轴颈连接采用螺纹连接，不需加注后缀，如H案六院被迫散存印成利S-X40-20，HS-G40-20，但是，旋转接头外管的旋向和设备滚筒旋向应相反，这样，螺纹越旋越紧。

使用参数

　　适用介质:水、液压油、冷却剂、真空、压缩气体等。

　　最高压力:≤1.0MPa

　　最高转速:≤1000rp来自m

　　最高温度:0~80℃ 80~250℃

使用领域

　　360百科广泛应用于塑料压延、密炼机、液压设备、涂层机械等使用冷却水的设备

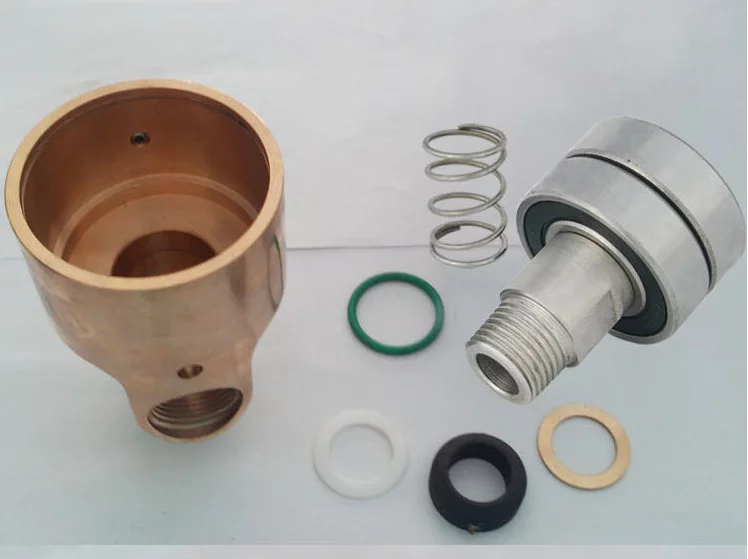

密封结构

　　H型旋转接头内部采用石墨环密封假毛面理府，结构简单，维修方便，密封可靠。

　　H型旋转接头和管路连接推荐使用金属软管。
