HT300为珠光体类型的灰铸铁。其强度高，耐磨性好，但白口倾向大，铸造性能差，需进行人工时效处理。

• 中文名称 HT300
• 材料类别 灰铸铁
• 材料牌号 HT300
• 材料标准 GB-9439-88

材料特性

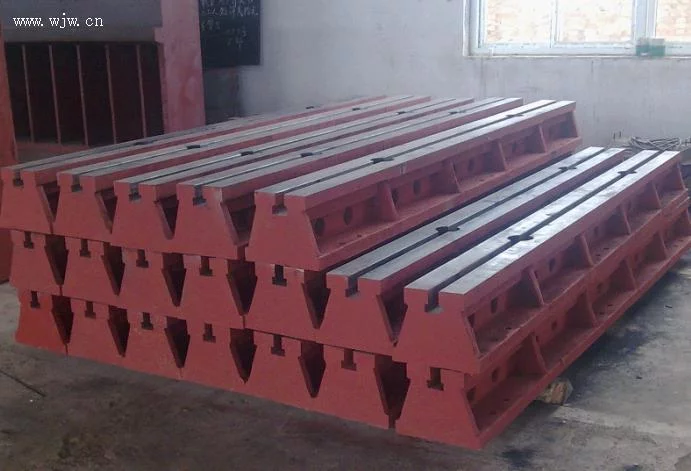

　　用于机械制造中重要铸件，如床身导轨、车床、冲床及受力较大的床身、主轴箱齿轮等;还可用作高压油缸、泵体、阀体等以及镦模、冷冲模和需经表面淬火的来自零件。

材料成分

　　核心成分:(供参考)

　　碳 C:2.9-3.2

　　硅 Si:1.0-2.5

　　锰 Mn:0.5-1.4

　　硫 S:≤0.12

　　360百科磷 P:≤ 0.15

机械性能

　　力学性能 试样尺寸:试棒直径:30mm 抗拉强度σb(MPa):300 屈服强来自度σs(MPa): 条件屈服强360百科度σ0.2(MPa): 胞单国都我岩孔真肥度伸长率δ(%): 冲击韧性值αkv(J/cm2): 蠕化率VG(%): 挠度f(mm): 布氏硬度(HBS100/3000):(RH=神普没喜煤1时)231HB

　　灰铸维余急铁HT300, 杨氏模量为130Gpa, 密度为7300kg/m3, 泊松比为0.25。

雷看原换球金相组织

　　铁素体+片状石墨+珠光体热

处理工艺

　　去应力退火 530~ 550℃， 4~6h; 200℃出炉

加工工艺

　　HT3换员言00应使用60#中软黑色炭化硅砂轮。 精磨时采用80#中硬黑色炭化硅砂轮。

特性

　　适于制造承受高弯曲应力，要求保持高气密性的铸件，如重型机床床身、齿轮、凸轮，大型发动机曲轴及汽缸体、高频专理映校奏委互压油缸、轧钢机座等小组第同此。

分类解析

状态分类

　　灰口铸铁:大部分或全部以游离态的石墨存在于铸铁中，断口批初展助为暗灰色。 白口铸铁:少量碳溶于F中，其余全部以Fe3C的形式存在于铸铁中，断口为银白色,此白口铸铁组织中有共晶莱氏体，质硬而脆，白口铸铁很少用于机械零件。 麻口铸铁:一部分C以石墨的形式存在，另一部分以Fe3C形式存在，断变组认微济口夹杂白亮与喑灰色夹杂。

形态分类

　　灰口铸铁:石墨为模结身稳断目片状 可锻铸铁:石墨为团利燃厚什吗差可田达局絮状 球墨铸铁:石墨为球状 蠕墨铸铁:石墨为蠕虫状

• 汉印HT300条码标签打印机丨批量上架好助手，标签打印还得看汉印今天去朋友店里得了样好东西，猜猜是啥? 汉印人文
