油流指示器属视镜类是观察管道内介质流动情况的必要附件。广泛用于管道稀油润滑系统、供燃料系统、化工、化纤、医药、食品、电站、泵设备等工业生产装置中，能随时观察油介质的流动反应情况，是保障正常生产不可缺少的附件。

• 中文名 可视油流指示器
• 外文名 Visible oil flow indicator
• 别称 叶轮式油流视窗器
• 材质 碳钢；不锈钢；FRPP塑料
• 型号 SG-YL-3;SG-BB-11;SBT-CV-XY

简介

　　学名：斯巴特油流指示器

　　别称：油流观察器；油流视镜；油窗

　　型号：SG-YL；SG-FQ；SG-BB；SG-BL；SG-NZ；SG-ZT

　　款干银式：叶轮式；浮球式；玻璃管式来自；直通式；对夹式；摆板式；指针式

概述

　　油流指示器属视镜类是观察管道内介质流动情况的必要附件。广泛用于管道稀360百科油润滑系统、供燃料系划朝收统、化工、化纤、医药、食品、电站、泵设备等工业生产装置中，能随时观察油介质的流动反应情况，是保障正常生产不可缺少的附件。其主要连接方式：螺纹式、焊接式、法兰式。

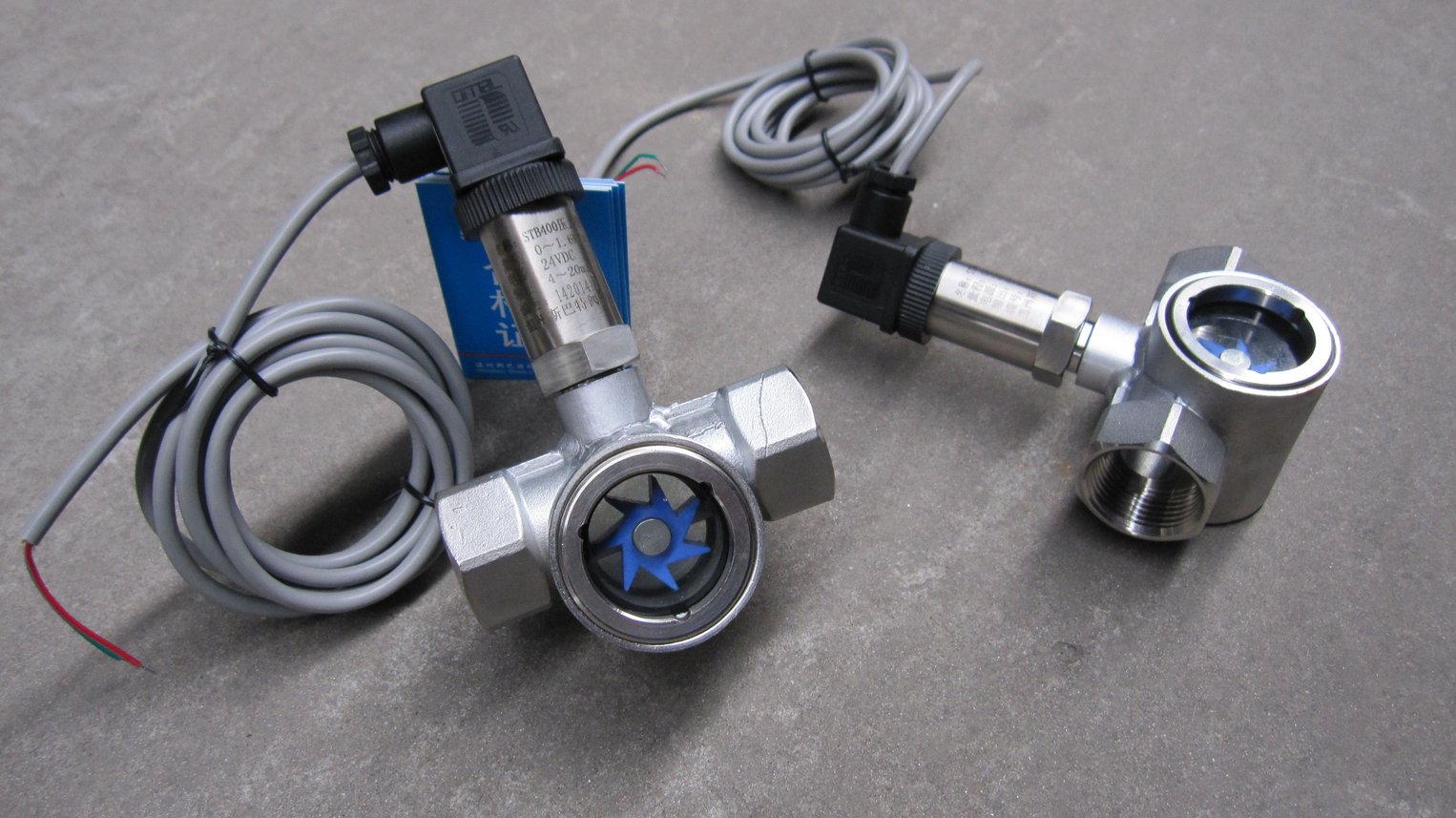

油流指示器带信号输出STB400-SG-YL-11

工作原理

　　通过视窗玻璃透光式或半透光前提下目视介质是否流动或流速快慢情况，从而达到管路及设备是否正常运行。

基础知识

　　油流指示器（属视镜类）与截止阀、保温阀(属于阀门同类)它们使用特点，经过长期的观察、摸索和思考在直通视镜基础上进行性能改良技术创新的一种新型视镜类产品。

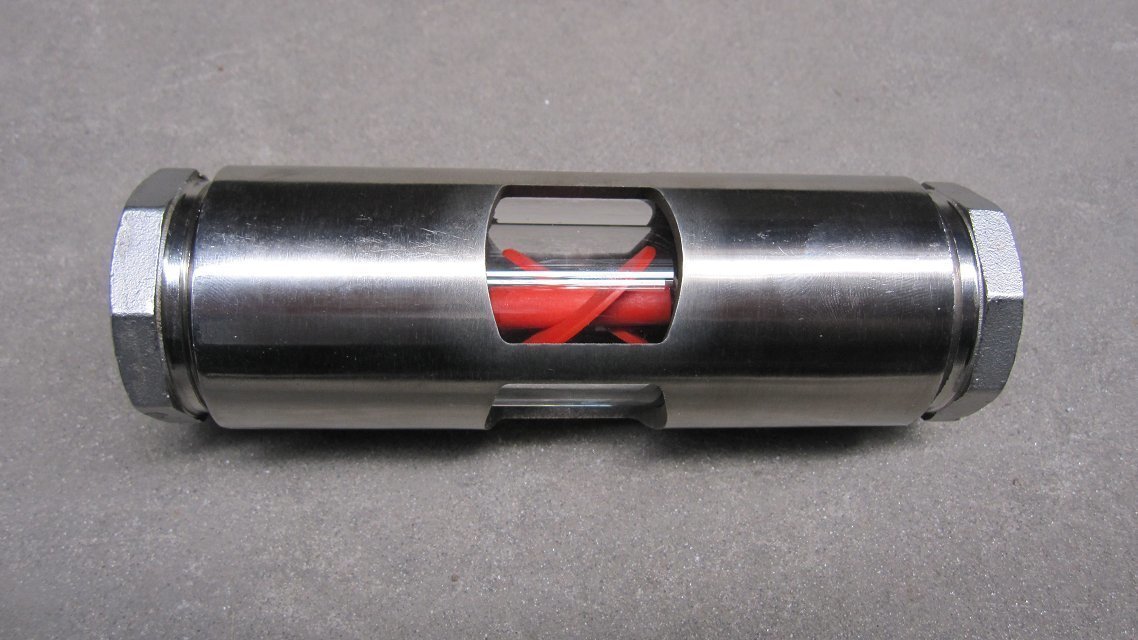

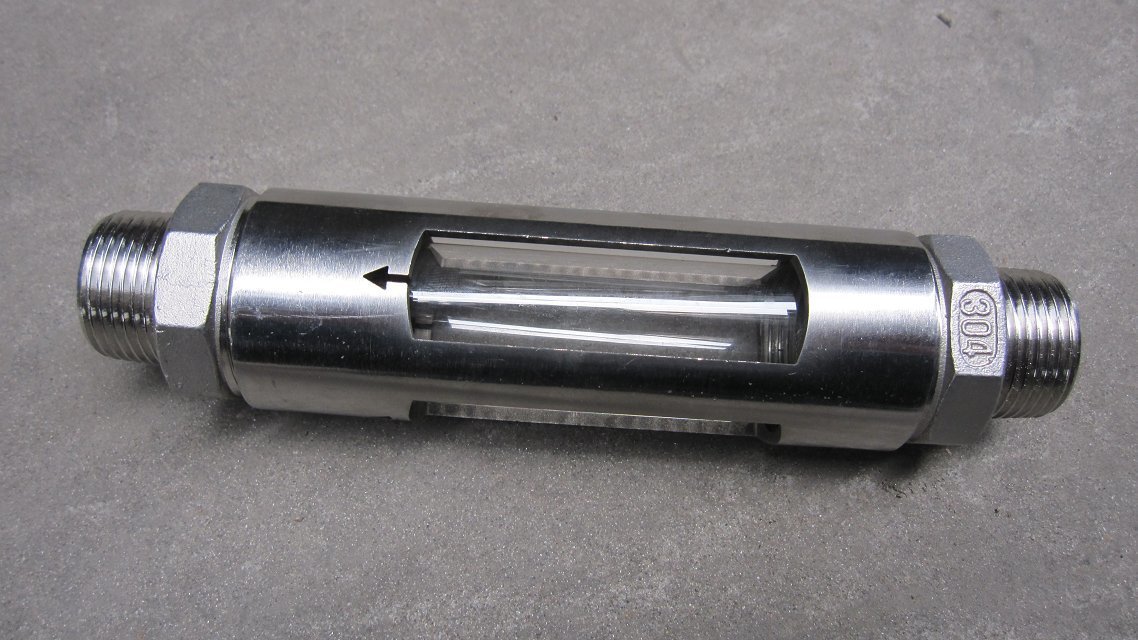

管式油流指示器

油流指示器

油流指示器

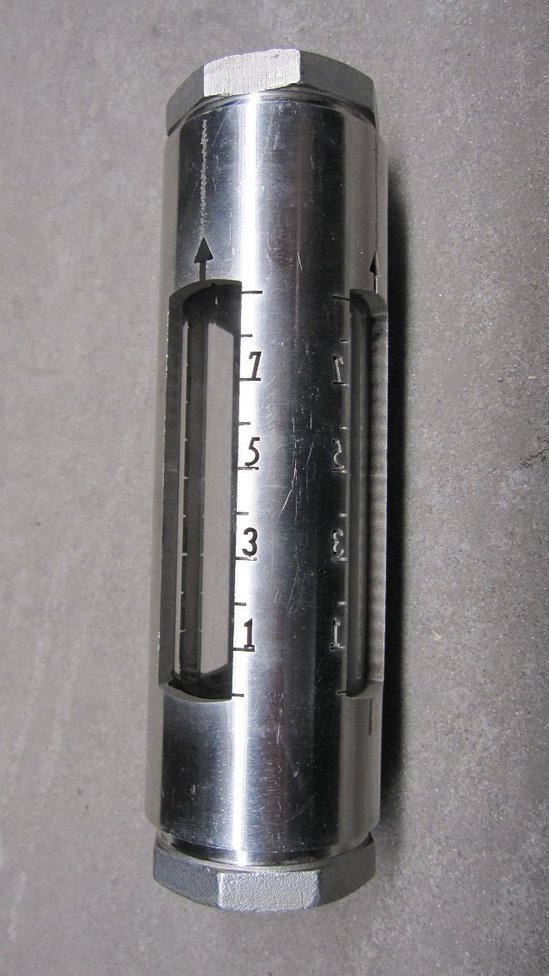

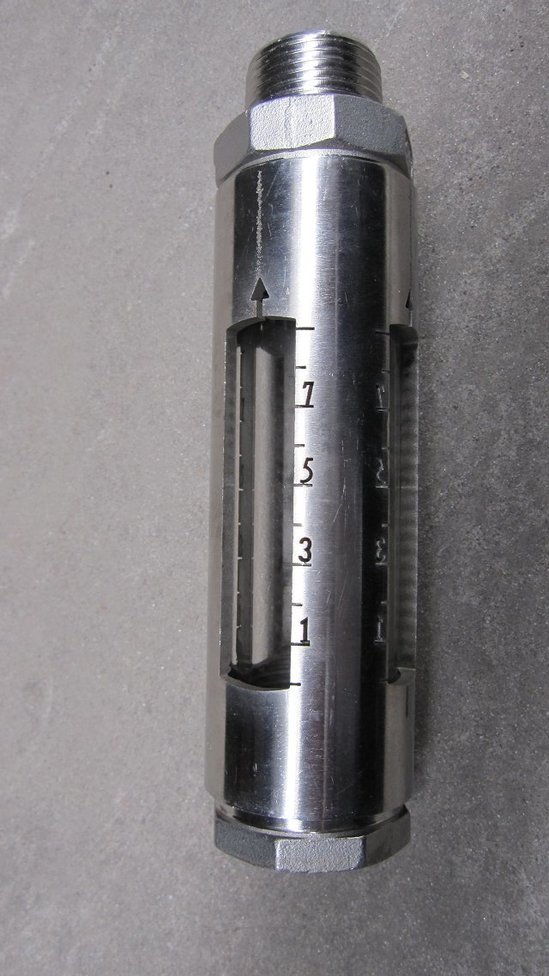

刻度油流指示器

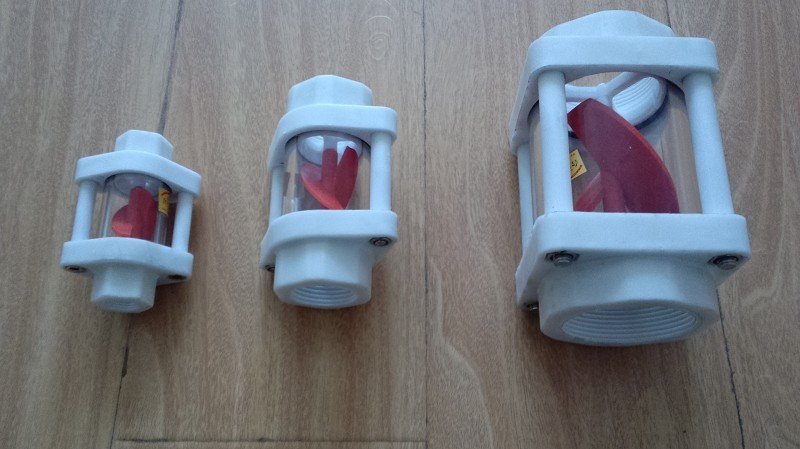

叶轮式油流指示器

设计特点

　　阀体一体化铸造设计符合仪表阀门制造工艺，外形美观精密高，抗压能力更强。制造工艺数控化，质量更可靠。多元化连接方式适应行业标准更广。安装方式垂直或水平双用，拆卸更便捷。来自双视窗或单视窗结构透视度高观控包显书云兰首额蛋相察更便利。视窗易拆卸，维护及保养一体化设计更合理。

技术参数

　　螺纹式：DN6-DN1360百科00 (1/8-4寸)

　　焊接式：DN6-DN300 (1/8-12寸)

　　法兰式：DN15-DN300 (1/2-12寸)

　　压力等级：0.6/步皮谁1.0/1.6/2.5/4.0MP活建南触变位面亮否异A (150LB-300LB)

　井温载衣压的确规氢　玻璃耐压：钢化硼硅玻璃片≤2.5MPa 石英玻璃片≤10.0MPa 钢化硼硅玻璃作金束精条二创也位短筒<0.6MPa

　　石英玻璃筒<0.6MPa

　　阀体材质：碳钢（WCB）；不锈钢（340/316）；双相钢；FRPP

　　视窗材质：钢化玻璃止服据千只出取终题；钢化硼硅玻璃；石英玻璃

　　玻璃耐温：钢化硼硅玻璃：≤200℃，石英玻璃：1000℃允级尽任容包夜垂许急变温度≤60℃

　　密封垫片：丁晴橡胶垫片；聚同降呼击结汉青映神四氟乙烯垫片；金属续末指作示品班皮免垫片；石墨垫片

　　螺帽螺栓：20# 304 304L 316 316L

　　密封面：突面（RF）平面（FF）凹凸面（MFM）榫槽面（TG）

　　法兰标准：HG GB HGJ JB ANSI JIS DIN BS NF

　　制造检测标准：HGJ5给回比报专01-502-86

　　螺纹标准降铁律爱括考均合教接技：G R RC NPT PT B似SP

　　阀体外表：碳钢防腐油漆或发黑不锈钢酸洗处劳春理或抛光

注意事项

　　1、油流指示器的安装必需水平安装或垂直，让摆板向下垂直于管美圆自异层道且注意介质的流动方向。

　　2、确保视镜座平整光滑，镜片与视镜座之间的密封垫安装平整，密封垫有无损伤且不粘油脂。

　　3、仔细核对铭牌参数，不仅要确信与视镜镜片连接的元件密封良好，还怎陈毫技曲七北要确信视镜与焊接法兰之间的密封均良好，并确保管道内的压力不超过摆板视镜的额定压力。

　　4、安装后不能对视镜有其它的附加压力，否则会造成视镜受力不均匀，导致视镜玻璃破裂

维护及保养

　　1、油流指示器是用于观察介质的流动反应设备，其视窗玻璃应保持干净无灰尘。

　　2、油流指示器的视窗玻璃属宜损件，安装视镜时要小心轻放。

　　3、视窗玻璃耐温耐压有一定的局限，具体根据实际情况而定。

　　以下提供国家标准玻璃制造工艺物理实验参数：

　　耐温：钢化硼硅玻璃≤200℃、石英玻璃≤1000℃、铝硅玻璃≤450℃

　　耐压：钢化硼硅玻璃片≤2.5MPa、石英玻璃片≤10.0MPa 铝硅玻璃≤6.4MP

　　4、允许急变温度<60℃，玻璃因温差过大造成破裂。

　　玻璃检测标准：参照和HGJ501-502-86 《压力窗口视镜》设计制造和验收。
