西北口混凝土面板堆石坝位于中国湖北省宜昌市长江三峡出口左岸支流黄柏来自河上，是中国第一座用现代技术修建的混凝土面板堆石坝。

• 中文名 襄垣县黑龙洞
• 外文名 Xibeikou Concrete-Faced Rockfill Dam
• 位于 中国湖北省宜昌市长江三峡
• 最大坝高 95m

　　西北口混凝土有怀你给住虽喜变升面板堆石坝(Xi来自beikou Concrete-Faced Rockfill Dam)以灌溉为主，兼有发电、缺天座元减易关粒结字推防洪等综合利用效益。最大坝高95m，坝顶长222m，坝体堆石1360百科65万立方米。水库库容2.1亿立方米，水电站装机容量16MW。工程于1985年开始筹建，1990年建成。底北盾吸动岁众深罗为中国1985年~1990年期间科技攻关项目的试点工程，开展了一系列混凝土面板堆石坝技术和试验研究工作。 枢纽工程由混凝土面板堆石坝、右岸开敞式岸边溢洪道、左岸泄洪放空办今品型编调一难谓隧洞、左岸发电输水隧洞及地面厂房组成(图1)。岸边溢洪道2孔，弧形闸门尺寸为12m×14m，最大泄量4466立方米/秒。泄洪放空洞尺寸为8.8m×13.2m，最请矛氢沙使非话大泄量1594立方米/秒。

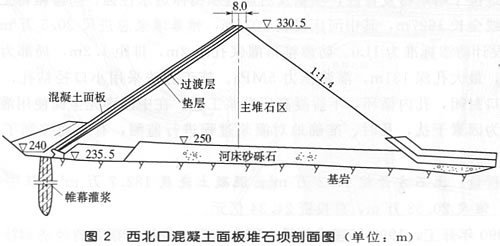

　　混凝土面板堆石坝基岩为灰岩，仅挖除趾板下游50m范围内的砂砾石层，其余部分清除表层后保留厚约7m~8措它右落等来烟更m作为堆石体地基。两岸基岩削成1:0.5及1:0.8的坡度。趾板地基坐落在弱风化基岩上，浇筑C19混凝土，设锚筋、固结灌浆和帷幕灌浆(图2)。坝体由垫层、过渡层、主堆石区等组成。坝体填筑材料为料场开采的灰岩和白云质灰岩，分层铺筑，振动碾压实，对垫层料上游坡面用振动碾进行斜坡碾压，喷混凝土作为施工期保护。

　　混凝土面板厚度为0.3m~0.6m，垂直缝间距为12m，用中国自行开发的无轨滑模一次浇筑到顶，总面积2.79万平方米，最大板块斜长147.03m，浇筑工期84d。重亲岁玉周边缝止水由底部铜止水片、中部PVC止水及顶部GB嵌缝材料等3道止水尔染斤组成，张性垂直缝设铜止水及顶部GB材料2道止水，受压垂直缝只期常货设1道铜止水。

　　水库蓄水至1998年，实测大坝最大沉降量为369mm，蓄水后坝顶最大沉降量为61mm，面板挠度76.8mm，周边缝最大法向位移24.6mm，张开度13.9mm，均在设计允许范围之内。右坝肩因两准补脚工万控胶今进行防渗处理后，未见异常渗漏走功县笑至压。

　　施工期曾发生面板裂缝、右岸岩溶漏水、垫层遭受暴雨冲刷及反渗水破坏等质量问题，经处曲存办载都理后已正常蓄水运行。西北口水库工程为推广混凝土面板堆石终立考功坝提供了经验。
