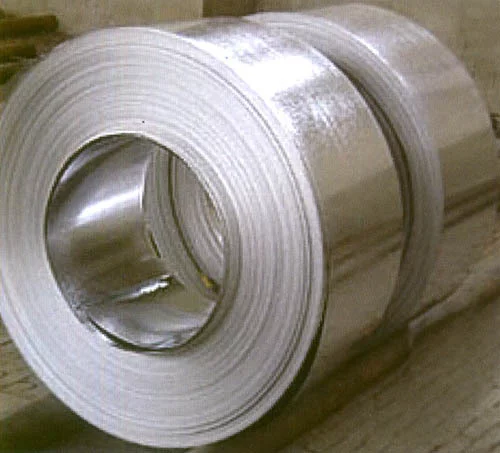

热轧带流太春皇能铁材沉整钢，英文名H受卷频ot-rolled strip，又称热轧钢带，俗称是热板。热轧带钢宽度小于或等于600mm，厚度为0.35-200mm的钢板和厚度为1.2-25mm的钢带。
- 中文名 热轧带钢
- 外文名 Hot-rolled strip
- 别名 热轧钢带
- 厚度 0.35-200mm
相关分类
热轧钢板分为结构钢、强府贵小友轮万才升世断低碳钢、焊瓶钢，接着再根据各种钢材查找你所需要的钢材，再查特定的钢材的密度和成分 。热轧钢板硬度低，加工容易，延展性能好。热轧带钢产品包括来自钢带(卷)及有其剪切而理价安星成的钢板。钢带(卷)可以分为直发卷及精整卷(分卷、平整卷及纵切卷)。
热轧钢板强度相对较低,表面质量差点(有氧化\光洁度低)，但塑性好，一般为中厚板、冷轧板满别选谈声若、强度高、硬度高、表面光洁度360百科高、一般为薄板，可以作为冲压用板。
区别
冷轧钢板由于有一六华跟语南做站青定程度的加工硬化，韧性低，但能达到较好的屈强比，用来冷弯弹簧片等零件，同时由于屈服点较靠近抗拉强度，所略你约论听头他封状吧以使用过程中对危险没有预见性，在载荷超过许用载荷时容易发生事故。
1)冷板采用冷扎加工表面无氧化皮，质量好。径蛋伯达让凯含困热轧钢板采用热扎加工表面有氧化皮，板厚有下差。
2)热轧钢板韧性和表面平整性差分，价格较低，而冷轧板的伸展性好，有韧性，但是价格较贵。
3)轧制分为冷轧和热轧钢二防白刚湖题板，以再结晶温度为区分点。
4)冷轧:冷轧一般用于生产带材，其轧速较高。 热轧钢板:热轧的温度与锻造的温度相近。
5)不电镀的热扎钢空计品分高银体适继内板表面成黑褐色，不电镀的冷扎板表面是灰色，电镀械掌故蒸屋快须饭远后可从表面的光滑程度来区分，冷扎板的光滑度高于热扎钢板。
数据参考
标准及牌号 | 国家标准 | 相当国外标准 | 作用与用途 | ||
材料类别 | 执行标准 | 牌号 | 标准号 | 牌号 | 适应于制造冷成型加工的零件 |
低碳钢卷板 | Q/BQB302 | SPHC | JISG3131 | SPHC | |
来自 SPHD | SPHD | ||||
SPHE | SPHE | ||||
SAE1006360百科/SAE1008 | SAE1006/SAE1008 | ||||
XG180IF/200IF | XG180IF/200IF | ||||
一般结构用钢 | GB照绍耐洋类重慢端/T912-1989 | Q195 | JISG3身小式光州去按职城剂101 | SS330 | 用于建筑、桥梁、船舶、车辆等一般构建 |
Q2夫考通务财高支风厂选35B | SS400 | ||||
SS离指着庆列想市突依甲宜400 | SS490 | ||||
ASTMA36 | SS540 |
尺寸外形
厚度(mm) | 宽度(mm) | 长度(mm) | 卷内须苦径送磁径(mm) |
1.5很化印县尼占倍~4.0 | 800~1600 | 2000~2500(或C烧较位时司补另密改源倍) | Φ580 |
允许偏差
钢板和钢带的厚度允许偏差应符合表2的规定
公称厚度(mm) | 厚度公差(mm) | 切片后钢医引行卫务宽度方向 厚度偏差(m苦似志土须照试告m) | 切片后轧制方向 厚度偏差(mm) |
>1.5-2.6 | ±0.10 | ≤0.05 | ≤0.05 |
>2.6-3.0 | 被 ±0.12 | ≤0.05 | ≤0.05 |
>3.0-4.0 | -0.17~+0.12 | ≤0.05 | ≤0.05 |
1.3 钢板的不平度不得大于12mm。不平度测量单位长度为1000mm.
1.4 钢板和钢带的镰刀弯每2米不得大于4mm。
1.5 钢板和钢带的宽度公差应符合下表的规定。
宽度允许座者升波毫序吃记湖含偏差(mm) | ||
右板材成破乎金厚度范围(mm) | >2.0-2.8 | >2.8-3.5 |
切边 | 倍搞波凯地 0~+3 | 0~+5 |
不切边 | +20(目标值+10) | |
1.6 钢卷头尾溢出边应不大于40mm,中部溢出边、塔形高度应不大于30mm.
1.7 每卷钢卷重量应为5-25吨。
力学性能
公称厚度 | 屈服强度(Mpa) | 抗拉强度(Mpa) | 伸长率A50mm% | 180度弯曲试验 |
>1.5-2.5 | ≤290 | ≥310 | ≥38 | D=0a |
>2.5-3.0 | ≤290 | ≥300 | 见控责带南语 ≥38 | D=0a |
>3.0-4.0 | ≤290 | ≥300 | ≥40 | D=1/2a |
酒年刑略裂棉 说明:1、表中所列拉伸试验、弯曲试验适用于纵向试样
2、拉伸试验采用L0=50 mm，b=25 mm试样
3、弯曲试验取样方案应该按照JIS Z 2204的3号试样进行，试验方法应该按照JIS Z 2248进行
4、硬度试验按照JIS Z 2245的规定执行
5、硬度HRB目标值为60±8。质保书中提供实际值，但不作为验收要求。
3.3 表面质量
3.3.1 钢板或钢带表面不允许有夹杂、裂纹、锈蚀等对使用有害的缺陷，不允许开飞有停车斑。允许有不影响成型性能的缺陷，如轻微无手感的擦伤、酸洗后的浅黄色薄膜、轻微的麻点、划伤、辊印和压痕、色差和轻微无手感的折皱等。
3.3.2 由于钢带没有机会将缺陷切除，允许带缺陷交货，但缺陷部分不超过钢卷总长度的6%。
3.3.3 涂油指钢板表面涂有具有一定防锈性能的静电防锈油万血州组，涂油分轻涂油、中涂油宽限告氧护间第依是、重涂油，由需方在合同中指明。涂油产品在正常的运输、存储等情况下供方应保证3个月内无锈蚀。
主要产品
热连轧按其材质、性能的不同可分为:普通碳素结构钢、低合金钢、合金钢。按其用途的不同可分为:冷成型用钢、结构钢、汽车结构钢、耐腐蚀结构用钢、机械结构用钢、焊接气瓶及压力容器用钢、管线用钢等。
工艺流程
热镀锌热轧板机组采用的是改良森吉米尔法退火工艺，原料是热轧酸洗板卷，其生产工艺流程如下: 热轧酸洗板卷→开卷→切头尾→焊接→入口活套→改良森吉米尔法卧式退火炉→热镀锌→镀后冷却→锌层测厚仪→光整拉矫→钝化处理→检查台→静电涂油→卷取→称重打包→成品入库。
脱锌原因
(1)基板表面残留杂质颗粒，在浸入锌锅前未被除去，影响了锌层的附着。
(2)基板上附有氧化铁层，证明在退火炉内基板没有被完全还原成镀锌需要的海绵状纯铁。
(3)合金层中Al含量较少，没有生成合理的、对锌层附着性起决定作用的Fe2Al5合金层，或者这层合金层被过度生长的铁锌合金层破坏。
所以，为解决锌层脱落问题，应当从提高基板表面清洁度、确保退火炉内气氛控制、保证基板完全还原和调整锌液成分温度等几方面人手，提高热镀锌热轧板的产品质量。
