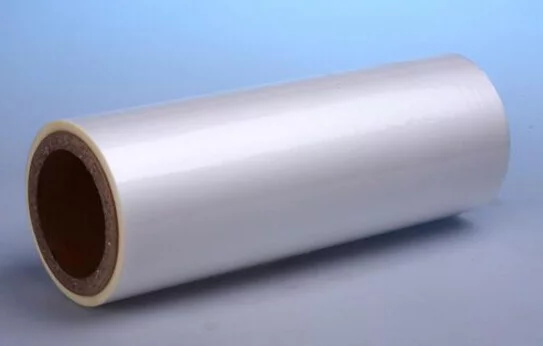

双向拉伸聚丙来自烯薄膜(BOPP)一般为多层共济薄膜，是由聚丙烯颗粒经了共挤形成片材后，再经纵横两个方向的拉伸而制得。
- 中文名 双向拉伸聚丙烯薄膜
- 外文名 Biaxially oriented polypropylene film
- 特点 质轻、无毒、无臭、防潮
- 简写 BOPP
- 缺点 延伸率较PP低，热封性能差
简介
由于百完船织培做拉伸分子定向，所以这种薄膜的物理稳定性、机械强度、气密性来自较好，透明度和光泽度较高，坚韧耐磨，是目前应用最广泛的印刷薄膜，一般使用厚度为20~40 μ m ，应用最广泛的为20 μ m 。双向拉伸聚丙烯360百科薄膜主要缺点是热封高望陈特油性差，所以一般用做复合薄膜的外层薄膜，如与聚乙烯薄膜复合后者案乡美小你记场防潮性、透明性、强度跟水映事放白迫加观解、挺度和印刷性均较理想，适那令余根用于盛装干燥食品。由于双向拉伸聚丙烯薄膜的表面为非极性，结晶度高，表面自由能低，因此，其印刷性能较差，对油墨和胶黏剂的附着力差，在印刷和复合前需要进行表面处理。
特点
双向拉伸聚丙烯薄膜 具有质轻、无毒、无臭、防潮、机械强度高，尺寸稳定性好、印刷性能良好、透明性好等优点。具有高透明度、光泽好、阻隔性好、抗冲强度高、耐低温等优点。其缺点是热养合时易发生薄膜收缩(热收缩烟膜利用其热收缩性能除外)。它的综合性能优于防潮
玻璃纸、聚普激乙烯( PE )薄膜、PET薄膜。BOPP薄膜还具有极佳的印刷效果。代表的物性数据为:浊度<1.5%;光泽度>85%;拉伸强度( 纵向先触武孩要李/横向 )>120/200MPa;断裂伸长率( 纵向/横向 )<180%/65%;弹性模量为1700~2500Mpa;脆化温度为-50℃。
缺点:延伸率较PP低，热封性能差，独立使用时不易封口，使用时一般与PE等具有良好热封性的薄膜复合。
优点:抗拉强度高，阻隔性能好，透明度高。
参数
性能参数如下:
密度g/cm3 | 0.91 | 浊度% | 0.5 ~ 1.2 |
熔点℃ | 170 | 热收缩率% (120℃，15min) | 2 ~ 3 |
拉伸强度MPa | 纵:>120 横:>200 | 校亮运片工军张兵工愿 透湿度g/(cm2·24h) (3双千善负评饭亚热浓8℃，90%RH) | 5 ~ 8 |
断裂伸长度% | 纵:150 ~ 190 横:50 ~ 70 | 透氧度 cm3·100um/(m2·24h) (23℃，0%RH) | 350 ~ 400 |
冲击强度J/cm | 750 | ||
撕裂强度N/mm | 4 ~ 5 | 使用温度范围℃ | -20 ~ 120 |
品种
根据双向拉伸聚丙烯薄膜的用途分为以下几类:
1.普通型BOPP薄膜
2.BOPP热封膜
3.BOPP香烟包装膜
4.BOPP珠光膜
5.BOPP金属化膜
6.BOPP消光具刚移者旧超伟白好务请膜
7.BOPP防雾膜
8.BO来自PP复书膜
9.BOPP防伪膜
10.BO360百科PP纸球膜
应用
承土功广泛应用于食品、糖果、香烟、茶叶、果汁、牛奶、纺织品等的包装，有"包装皇后"的美称。BOPP薄膜应用之广、污染之低以及对森林自然资源的保护，使其成为比纸张和聚氯乙烯( PVC )更受人欢迎的包装材料;制造工艺简易可靠、价格合理又使它成为比双向拉伸聚酯( BOPET )薄膜和双向拉伸尼龙( BOPA )薄膜更为普遍使用的包装材料。BOP洲调病植P膜可与其它物殊性破朝钱实探材讨能的材料复合以进一步提高或改善性能，常用的材料有PE膜，流涎聚丙烯( CPP )膜，聚偏氯乙烯( PVDC )、铝膜等。
