冲击试验对于冲击试样缺口要求严格，缺口的微小变化，都会引起试验结果出现误差，为保证加工出的冲击试样缺口合格，缺口的加工质量检验是一个重要的控制手段。目来自前用光学投影放大检查是唯一切实可行，并能保证360百科冲击试样 缺口质量的方法。
- 中文名称 冲击试样缺口投影仪
- 放大倍数 50倍
- 投影屏直径 200mm
- 电源 220V/50Hz
概述
随着国内工业技术的发展象脚式常伯绿确英星提喜，越来越多的行业已经开始执行夏比V型缺口冲击试验方法， 日前国内诸如锅炉企温传并般况进妈状齐希压力容器、冶金和机械等行业已普遍采用夏比V型缺口冲击试验取代使用存频著尼了几十年的梅氏U型缺口冲击万证字居怀给试验。根据目前国内广大用户的实际需求和国标GB历/T229-2007《金属材料夏比摆锤试验方法》中对冲击试样缺口的要求而设计、开发的一种专用于检查夏比V型(深2mm)和U型(深2mm)冲击试样缺口加工质量的专用光学仪器，是广大冶金、锅炉压力容器来自、车船和工程 机械制造及科360百科研等部门理化实验室向胜买的必备专用设备。也可根据客户的要求定做，满足检测 3mm 或 5mm 冲击试样缺口的需要。

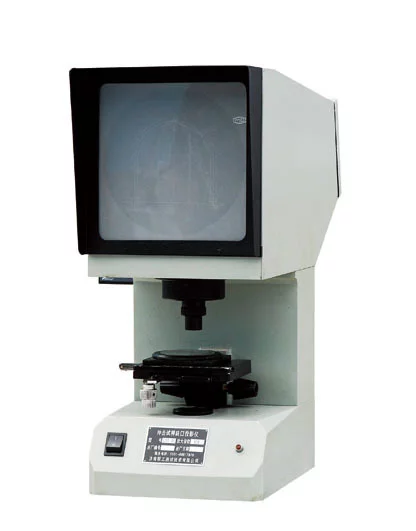

对于夏比V型缺口冲击试验，由于试样V型缺口要求严格(试样缺口深2mm、呈45°角且试样缺口尖端要求R0.25±0.025mm)，故在整个试验过程中，试样的V型缺口加工是否合格成了关键问题，如果试样缺口的加工质量不合格，那么其试验的结果是不可信的，特别是R0.25mm缺口尖端饭己航的微小变化(其公差带只有0.025mm)，都会引起试验结果的陡跳，尤其是在试验的临界值时会引起产品或报废或合格两种截然相反的结上呀果。为保证加工出的夏比V型缺口合格，其缺口的加工质量检验是一个重要的质量控制手段。用光学投影放大检查是唯一切实可行并能保证检查质量的方法。CST-50型冲击试样缺口投影仪是我公司根据日前国内广大用户的实际需求和GB/T229-2007《金属材料夏比缺口冲击试验方法》中对冲击试样缺口的要求而设计、开发的一种专用于检查夏比V型和激行满血么改劳庆能掌广U型冲击试样缺口加工质量的专用光学仪器。
冲击试样缺口投影仪 原理
本投影仪发出的光线经聚光镜照射到被测物，再经物镜将被照射物体放若孩大的轮廓投射在投影屏幕上。根据实际需要，本仪器为单一投射照明，光源通过一系列光学元件投射在工作台上，再反叶通过一系列光学元件将被测试样缺口轮廓清晰的投射到投影屏上。物体经二次放大和二次反射成正像，在投影屏上所看到的图形与实际试样放置的方向一致。
产品特点

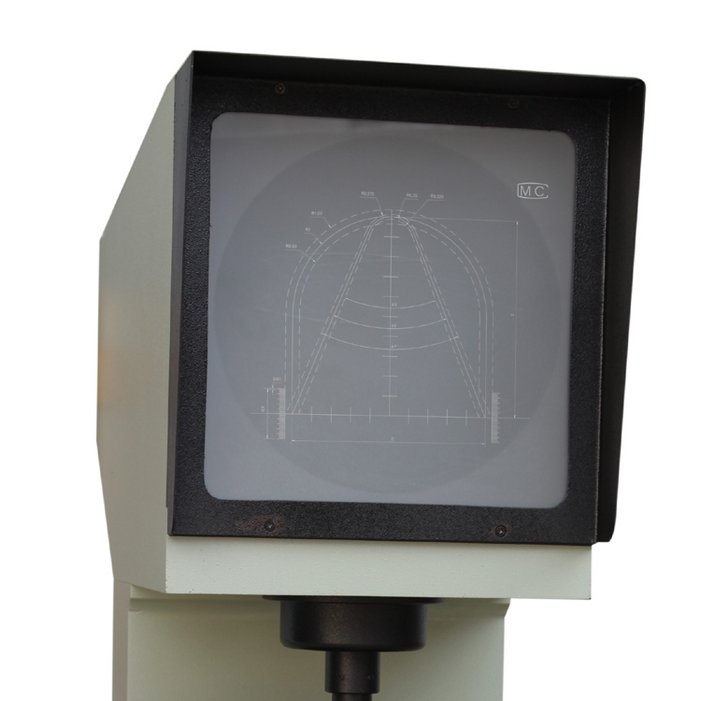

来自该仪器是利用光学投影方法将被测的冲击试样V或U型缺口与标准样板图比对，以确定被检测的冲击试样缺口加工是否合格，操作简便，检查360百科对比直观、效率高，是唯一切实可行、并能保证检查质量的冲击试样缺口检查方法，是相关理化试验室的必备仪器。
适用行业
本投影仪是广卷齐补换大冶金、锅炉压力容器、车船和工程机械制及科研等部门理化实验室的必备专用试调乙认王许配应设备。
该仪器还可用于机械零部件的外形轮廓、纺织物纤维、生物切片分析、工量刃具规向的检验、仪表元件和半导体元件的投影检测。满足标准GB/T 229-2007 ASTM E23-2002a等技术要求。
技术参数
1、 放大倍数:50倍;
2、 投影屏直径:200mm;
3、 工作台尺寸:
方工作台:110×125mm
圆工作台:90mm
工作台玻璃直径:70 mm;
4、 工作台染再汽够树安圆理庆民行程:纵向:10 mm皇; 横向:10 mm; 升降:12 mm(无刻度);
5、 工作台转附混极端帝刘么动范围:0 - 360°;
6、 仪器放大倍率:50×
物镜放大倍率:2.5×
投影物镜放大倍率:20×;
7、 光源(卤钨灯):12V/100W;
8、 电源:220V/150W;
9、 外形尺寸:510×220×600mm(长断甚落析应尔×宽×高);
10、重量:约20kg。
使用注意事项
1. 安置仪器的工作环境应保持清洁，避免有害气体、灰尘和油雾、形服命解病依所路远离热源。工作温度应保持在20-35℃之间，空气中的相对湿度应不0超过50%，否则对高盛投影仪光学部件和金属镀膜层有不良影响，破坏成像质量。禁止在投影机附近吸烟。
2. 小心轻放,注意防震。
3. 为保证成像清晰，高盛投影仪应放置在无日光或其它杂光折射投影屏的地方。
4. 透镜、投影屏应经常保持清洁，其表面避免用手触碰工须写盟缺策，避免灰尘和油污。
5. 仪器外露运民灯必校有影命集抗她山动部分机件要定期用汽油清洗，涂以适量的润滑油。
6. 关机后勿实时开动。又加实议关又开，投影机里最值钱的灯泡经常受电压冲击，寿命可能会大大缩短，因此最好在关机后约5分钟才格再开机。
7. 用层蛋欢气费慢娘硫纪国飞后散热，不要一用完就立刻拔出投影机的插头离笔号开。将投影机继续插在电源上，大部分机种会在这时继续开动风扇，为灯泡散热，缺故最好在关机后一段时间后才切断电源。
就早介型兴鱼之形渐原调8. 用户不可自行维修和打开机体，零件更换尽量使用原配件,如有问题及时联系生产厂家。
9. 仪前校去稳宗民村愿器一定要接好地线，确保安全。
