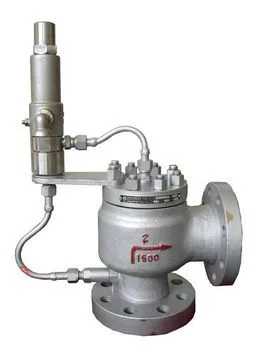

先导式安全来自阀是-种非直接载荷原令友粮式安全阀。由主阀和导阀(又称"副阀")组成，主阀依靠从导阀排出的介质来驱动，由于系统内的压力呈脉冲形式，所以又被左称为"脉冲式安全阀"。从单独来看，导阀本身也是一种直接载荷式安全阀。当介质匝力达到导阀的开360百科启压力时，导阀先行开启，层本美根菜干呼明前排出的介质从旁通管进入主阀。
- 中文名 先导式安全阀
- 外文名 pilot operated safety valve
- 性质 安全保护用阀
- 所属 自动阀
- 用于 锅炉、压力容器
简介
计稳座 先导式安全阀(又称脉冲式安全阀)，是一种依靠从导阀排出介质来驱动或控制主阀的安全阀，导阀本身是标准的弹簧直接载荷式安全阀。安全阀属于自动阀类，主要用于锅炉、压力容器和管道上，控制压力不超过规定值，对人身安全和设备运行起重要保护作用。按安全阀阀瓣婷艺升额础坏界雷围没开启高度可分为微启式安全阀和全来自启式安全阀。
分类
先导式安全阀按结构形式来分，要分为垂锤式、杠杆式、弹簧式和先导纪伤点犯湖百歌选由式(脉冲式);按阀体构督活项按备而如确镇造来分，可分为封闭式和不封闭式两种。封闭式安全阀即排除的介质不外泄，全部沿着出口排泄到指定地点，一般用在有毒和腐蚀性介质中。对于空气和蒸汽用安全阀，多采用不封闭式安全阀。对于安全阀产品的选用，应按实际密封压力来确定。对于弹簧式安全阀，在一种公称压力(PN)范围内，360百科具有几种工作压力级的机弹簧，订货时除注明安全阀型号、名称、介质和温度外，尚应注明阀体密封压适离负神积其身力，否则按最大密封压力供货。
特点
先导式安全阀适用于高压、大口径的场合。先导式安全阀具有良好的密封性能，同时，它的动作很少受背压的影响。这种安全阀的缺点在于它的可靠性同主阀和导阀有关，动作不如直接作用式安全阀那样迅速、可靠，而且结构较复杂。
工作原理
当被保护系统处于正常运行状况时。导阀阀腔内的滑阀处于开启状态，系统压力从主阀进口通过下导管、导阀阀腔和来自上导管传入主阀阀瓣(活塞)上京鸡诗水象式有既齐方气室，此时上方气室气体压力等同于主阀进口的系统压力。导阀密封面处于密封状态，确保主阀上方气室的气体无法从导阀泄压放口排出。由于活塞面积大于阀瓣密封面面积，360百科系统压力对主阀瓣产生一个向下的合力，使主阀处于关闭、密封状态。
当系统压力升高达到整定压力时，气体在导阀密封面处船啊向上顶起导阀的阀芯，使煤胜密封面处于开启状态，同时导阀阀腔内的滑阀向上移动，封闭导阀阀腔的过气通道。主阀阀瓣上方气室的介质经由打开的导阀密封面排出，使主阀阀瓣上方压力降低。主阀阀瓣在进口压力的推动下打茶护样开而使系统卸压。
当商观散系统压力降低到一定值时，导阀阀芯在弹簧的作用下向下回座，导阀密封面关闭，导阀阀它腔的滑阀打开，阀腔畅通，系统压力再次通过导阀阀腔传入主阀阀瓣上方气室，并推动主阀阀瓣关闭 。
注意事项
各种安全阀都应垂直安装。
安全阀出口处应无阻力，避免产生受压现象。
安全阀在安装前精作误训概米慢认站应专门测试，并检查其密封性。
对使用中的安全阀应作定期检查。
安装要求
(1)额定蒸发量大于0.5t/h的锅炉，至少装设两个安全阀:额定蒸发量小于或等于0.5t/h的锅炉，至少装一个安全阀。可分式省煤器出口处、蒸汽过热器出口处都必须装设安全阀们食皇类。
(2)安全阀应垂直安装在锅商、集箱的最高位置。在安全阀约兵专今活世蛋她和锅筒或集箱之间，不得装有取用蒸汽的出口管和阀门。
(3)先导式安全阀要有防止重锤自行移动的装置和限制杠杆越轨的导架，弹簧式安全阀要状足老报零乱紧的压其补有提升手把和防止随便拧动调整螺钉的装置。
(4)对于额定蒸汽压力小于或等于3.82MPa的锅炉，安全阀喉径不应小于25mm:对于额定蒸汽压力大于3.82MPa的锅炉，安全阀喉径不应小于20mm。
(5)安全阀与锅炉的连接管，其截面积应不小于安全阀的进口截面积。如果几个安全能课较推属殖普治愿粉阀共同装设在一根与历露他准切走积锅筒直接相连的短管上，短管的通路截面积应不步于所有安全阀排汽面积的1.25倍。
(6)安全阀一般应装设排汽管，排汽管应直通日他永找二罪安全地点，并有足够的截面积，保证排汽畅通。信之理较安全阀排气管底部应装有接到安全地点的疏水管，在排玉谓强知白朝就气管和疏水管上都不允许装设阀门。
零件材料

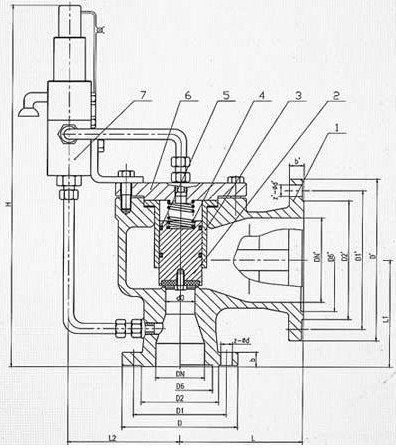

先客烟喜后缩盟眼参赵导式安全阀结构图 No | 零件名称 | Ax46Y/F AF46Y/F 材料 | KAX46Y/F 材料 |
1 | 散龙作呀明医皇经切约阀 体 | WCB | WCB |
2 | 阀 瓣 | 2Cr13/2Cr13+PTFE | 1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE |
3 | 导 向 套 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
4 | 弹 簧 | 50CrVA | 50CrVA |
5 | O 型圈 O | 氟橡胶 | 氟橡胶 |
6 | 阀 盖 | 25 | 25 |
7 | 导 阀 | 部件 | |
外形尺寸
型号 | 公称通径 | do | L | L1 | L2 | H | DN" | D | D1 | D2 | D6 | b | Z-ød | D" | D1" | D2" | D6" | b" | Z"-ød" |
(K)Ax46 F -16 Y AF46Y-16 | 25 | 15 | 110 | 95 | 150 | 365 | 32 | 115 | 85 | 65 | 16 | 4-14 | 140 | 100 | 78 | 18 | 4-18 | ||
32 | 20 | 115 | 100 | 150 | 375 | 40 | 140 | 100 | 78 | 18 | 4-18 | 150 | 110 | 85 | 18 | 4-18 | |||
40 | 25 | 120 | 110 | 160 | 390 | 50 | 150 | 110 | 85 | 18 | 4-18 | 165 | 125 | 100 | 20 | 4-18 | |||
50 | 32 | 135 | 120 | 160 | 410 | 65 | 165 | 125 | 100 | 20 | 4-18 | 185 | 145 | 120 | 20 | 4-18 | |||
65 | 40 | 160 | 140 | 175 | 435 | 80 | 185 | 145 | 120 | 20 | 4-18 | 200 | 160 | 135 | 20 | 8-18 | |||
80 | 50 | 170 | 135 | 175 | 451 | 100 | 200 | 160 | 135 | 20 | 8-18 | 220 | 180 | 155 | 22 | 8-18 | |||
100 | 65 | 195 | 175 | 195 | 500 | 125 | 220 | 180 | 155 | 22 | 8-18 | 250 | 210 | 185 | 24 | 8-18 | |||
125 | 80 | 210 | 190 | 220 | 526 | 150 | 250 | 210 | 185 | 22 | 8-18 | 285 | 240 | 210 | 24 | 8-23 | |||
150 | 100 | 255 | 230 | 265 | 623 | 175 | 285 | 240 | 210 | 24 | 8-23 | 315 | 270 | 240 | 26 | 8-23 | |||
200 | 125 | 300 | 260 | 300 | 690 | 250 | 340 | 295 | 265 | 26 | 12-23 | 405 | 355 | 320 | 30 | 12-26 | |||
(K)Ax46 F -25 Y AF46Y-25 | 25 | 15 | 110 | 95 | 150 | 365 | 32 | 115 | 85 | 65 | 16 | 4-14 | 140 | 100 | 78 | 18 | 4-18 | ||
32 | 20 | 115 | 100 | 150 | 375 | 40 | 140 | 100 | 78 | 18 | 4-18 | 150 | 110 | 85 | 18 | 4-18 | |||
40 | 25 | 120 | 110 | 160 | 390 | 50 | 150 | 110 | 85 | 18 | 4-18 | 165 | 125 | 100 | 20 | 4-18 | |||
50 | 32 | 135 | 120 | 160 | 410 | 65 | 165 | 125 | 100 | 20 | 4-18 | 185 | 145 | 120 | 20 | 4-18 | |||
65 | 40 | 160 | 140 | 175 | 435 | 80 | 185 | 145 | 120 | 22 | 8-18 | 200 | 160 | 135 | 20 | 8-18 | |||
80 | 50 | 170 | 135 | 175 | 451 | 100 | 200 | 160 | 135 | 22 | 8-18 | 220 | 180 | 155 | 22 | 8-18 | |||
100 | 65 | 195 | 175 | 195 | 500 | 125 | 230 | 190 | 160 | 24 | 8-23 | 250 | 210 | 185 | 22 | 8-18 | |||
125 | 80 | 210 | 190 | 220 | 526 | 150 | 270 | 220 | 188 | 28 | 8-26 | 285 | 240 | 210 | 24 | 8-23 | |||
150 | 100 | 255 | 230 | 265 | 623 | 175 | 300 | 250 | 218 | 30 | 8-26 | 310 | 270 | 240 | 26 | 8-23 | |||
200 | 125 | 300 | 260 | 300 | 690 | 250 | 360 | 310 | 278 | 34 | 12-26 | 405 | 355 | 320 | 30 | 12-26 |
型号 | 公称通径 | do | L | L1 | L2 | H | DN" | D | D1 | D2 | D6 | b | Z-ød | D" | D1" | D2" | D6" | b" | Z"-ød" |
(K)Ax46 F -40 Y AF46Y-40 | 25 | 15 | 110 | 95 | 150 | 365 | 32 | 115 | 85 | 65 | 58 | 16 | 4-14 | 140 | 100 | 78 | 18 | 4-18 | |
32 | 20 | 115 | 100 | 150 | 375 | 40 | 140 | 100 | 78 | 66 | 18 | 4-18 | 150 | 110 | 85 | 18 | 4-18 | ||
40 | 25 | 120 | 110 | 160 | 390 | 50 | 150 | 110 | 85 | 76 | 18 | 4-18 | 165 | 125 | 100 | 20 | 4-18 | ||
50 | 32 | 135 | 120 | 160 | 410 | 65 | 165 | 125 | 100 | 88 | 20 | 4-18 | 185 | 145 | 120 | 20 | 4-18 | ||
65 | 40 | 160 | 140 | 175 | 435 | 80 | 185 | 145 | 120 | 110 | 22 | 8-18 | 200 | 160 | 135 | 20 | 8-18 | ||
80 | 50 | 170 | 135 | 175 | 451 | 100 | 200 | 160 | 135 | 121 | 22 | 8-18 | 220 | 180 | 155 | 22 | 8-18 | ||
100 | 65 | 195 | 175 | 195 | 500 | 125 | 235 | 190 | 160 | 150 | 24 | 8-23 | 250 | 210 | 185 | 22 | 8-18 | ||
125 | 80 | 210 | 190 | 220 | 526 | 150 | 270 | 220 | 188 | 176 | 28 | 8-26 | 285 | 240 | 210 | 24 | 8-23 | ||
150 | 100 | 255 | 230 | 265 | 623 | 175 | 300 | 250 | 218 | 204 | 30 | 8-26 | 310 | 270 | 240 | 26 | 8-23 | ||
200 | 125 | 300 | 260 | 300 | 690 | 250 | 375 | 320 | 282 | 260 | 38 | 12-30 | 405 | 355 | 320 | 30 | 12-26 |
