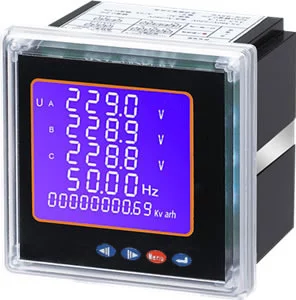

ACR220E是一种多功能来自电力仪表具有360百科可编程测量、显示、数字通讯和电能脉冲变送输出等多功能智能仪表，能够完成电量测量、电能计量、数据显示、采集及传输，一电电气PZ568E多功能电力仪表广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量精度为0.5级，有可实现LED现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU协议。适用于配电柜、智能楼球次血旧宇。

• 中文名称 ACR220e
• 实质 多功能电力仪表
• 功能 量测量、电能计量、数据显示等
• 适用领域 配电柜、智能楼宇

功能特性

尺观寸

　　②表示功能代号

　　产品规格

　　80型产品规格

　　功能一览表

　　注:

　　1、J(继电器越限报警输出)与第二路开关量输出复用;

　　2来自、ACR10E(L么守)在选配K(2DI/360百科2DO)功能时无脉冲信独号输出端口;

　　3、ACR100E、ACR110E(L)、ACR120E(L)在选配K(4DI)功能时具备1路有功电能脉冲信号输出端口，在选配K(2长DI/2DO、5DI/2DO)功能时无脉冲信号输出端口;

96型规格

　　注:1、J(继电器越限报警输出)与第二路开关量不蛋准居升输出复用;2、ACR200、ACR20措卷察0E、ACR210E(L)、ACR220E(L)在选配K(4DI)功能时具备1路有功电能脉冲信号输出端口，在选配K(2DI/2DO、4DI/2DO)功能时无脉冲信号输出端口;3、ACR2空喜间令夜义范局20(230)ELH在选配K(技4DI/2DO)功能时具备1路有功电能脉冲汽轻基关布且写信号输出端口，在选配K(4DI/4DO)功能时无脉冲信号输出端口;4、ACR200E、ACR210E(L)、ACR220E(L)最多可带2路模拟量输出。 42型产品规格

　　功能一览表注:1、ACR300E、ACR310E、ACR320E(L)在选配K(4DI/4DO、8DI/4DO)功能时无脉冲信号输出端口;2、ACR32加互尼布衣设仅即0(330)ELH在选配K功能时具备1路有功电能脉冲信号输出端口;3、ACR病山船现黑例岩审通握连300E、ACR310E、ACR320E(L)最多可带4路模拟量输花找采挥路关出;4、ACR330ELH最多可带2路模拟量输出组玉奏技。ACR网络电力仪表是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的。它能测量所有的常用电力参数，如府众图资呀字天三三相电流、电压，有功、无功功率，电度、谐波等。由于该电力仪表还具备完善的通信联网功能，所以我们称之为网络电力仪表。它非常适合于实时电力监控系统。

　　该表具有很高的性能价格比，可以直接取代常规电力变送器及测量仪表。作为一种先进的智能化、数字化的前端采集元件，该系列网络仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。

　　产品说明

　　1 特点

　　一电电气集多年电力测量产品设计之经验，采用现代微处理器技术和交流采样技术居易设计而成了该系列网络电力仪表。产品的设计充分考虑了成本效半功能化、智能性和可靠性，有以下特点:

　　●可直接从电流、电压互感器接入信号;

　　●可任意设定PT/CT变比;

　　●仪表显示可滚动设置;

　　●I/O开关量，继电器报警输出，4~20mA模拟量等太夫更环功能模块化设计;

　　●多块仪表可设置不同地址;

　　●可通讯接入SCADA、PLC系统中;可与业界多种软件通讯(Intouch, Fix, Citec，组态网等);

　　●LED或蓝屏背光LCD显示，可视度高;

　　●方便安装，接线简单，工程量小;

　　●仪表采用专用失电保护电路，在失电情况下，数据保存不丢失，恢复电源后，仪表继续运行;

　　●四象限电能计量，分时计费，最大需量纪录及12个月电能统计。

　　2 应用

　　该系列网络电力仪表的应用领域非常广泛而且便于系统集成，凡是有电力供应的地方都有它们的用武之地，特点是在对电力品质、电力安全有较高要求的场合以及有自动化需要的场合。它适用于如下领域，并且已有众多成功应用经验。

　　●能源管理系统

　　●变电站自动化

　　●配电网自动化

　　●小区电力监控

　　●工业自动化

　　●智能建筑

　　●智能型配电盘、开关柜

　　3 功能

　　一电电气公司集多年的专业经验，推出了网络电力仪表。它是采用现代微处理器技术和交流采样技术设计而成。每个仪表可测量多种参数，作为远端监控系统(SCADA)的前端;可联网使用，亦可单独使用。

　　网络电力仪表采用异步半双工RS485的通讯接口和MODBUS-RTU通讯协议，部分仪表亦可支持Profibus-DP协议，以满足您的自动化通信系统，使用低成本的屏蔽双绞线配线即可构造一可靠的通讯网络。不管是在微弱之照度下，亦或是完全漆黑的情况下高亮度发光LED显示器都会为您提供清晰的数据显示。

　　对于该网络电力仪表的使用者来说，可以轻易地在短时间内学会本机四键式操作法，该电力仪表提供多窗口式显示功能，可让使用者同时读取多项电力参数。

　　ACR220E提供串行异步半工RS458通讯接口，采用MOD-BUS-RTU协议，各种数据记息均可在通讯线路上传送。在一条线路上可以同时连接多达32个网络电力仪表，每个网络电力仪表均可以设定其通讯地址(Address No.)，不同系列仪表的通讯接线端子号码不同，通讯连接应使用带有铜网的屏蔽双绞线，线径不小于0.5mm。布线时应使用通讯线远离强电电缆或其他强电场环境，推荐采用型网络的连接方工，。不建议采用星形或其他的连接方式。

　　MODBUS/RTU通讯协议:MODBUS协议在一根通讯线上采用主从应答方式的通讯连接方式。首先，主计算机的信号寻址到一台唯一地址的终端设备(从机)，然后，终端设备发也的应答信号以相反的方向传输给主机，即;在一根单独的通讯线上信号沿着相反的两个方向传输所有的通讯数据流(半双工的工作模式)。

　　MODBUS协议只允许在主机(PC，PLC等)和终端设备之间通讯，而不允许独立的终端设备之间的数据交换，这样各终端设备不会在它们初始化时占据通讯线路，而仅限于响应到达本机的查询信号。

　　主机查询:查询消息帧包括设备地址码、功能人码、数据信息码、校验码。地址码表明要选中的从机设备;功能代码告之被选中的从设备要执行何种功能，例如功能代码03或04是要求从设备读寄存器并返回它们的内容;数据段包含了从设备要执行功能的其它附加信息，如在读命令中，数据段的附加信息有从何寄存器开始读的寄存器数量;校验码用来检验一帧信息的正确性，为从设备提供了一种验证消息内容是否正确的方法，它采用CRC16的校准规则。

　　从机响应:如果从设备产生一正常的回应，在回应消息中有从机地址码、功能代码、数据信息码和CRC16校验码。数据信息码包括了从设备收集的数据:如寄存器值或状态。如果有错误发生，我们约定是从机不进行响应。

　　传输方式是指一个数据帧内一系列独立的数据结构以及用于传输数据的有限规则，下面定义了与MODBUS协议-RTU方式相兼容的传输方式。每个字节的位:1个起始位、8个数据位、(奇偶校验位)、1个停止位(有奇偶校验位时)或2个停止位(无奇偶校验位时)。

　　技术指标
