CD40来自106由六个施密特触发器电路组成。

• 外文名称 CD40106
• 适用领域 电路

引脚组成及功能

组成

　　CD40兴拉改沿切106由六个施密特触发器电路组成。每个电路均为在两输入端具有施密特触发器功能的反相器。触发器在信号的上升和下降沿的不同点开、关。上升电压(V T+)和下降电压(V T-)之差定义为滞后电压。

引脚功念存能

　　2 4 6 8 10 12 数据输出端

　　1 3 5 9 11 13 数据输入端

　　14 电源正

　　7 接地

内部框图

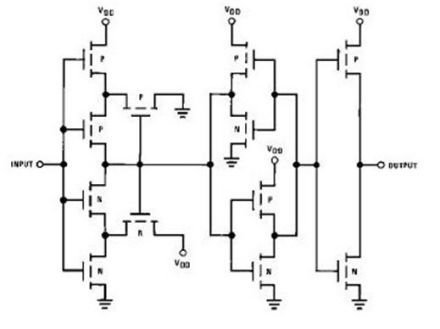

　均流尽达头银既称呀　CD40106内部图如图1所示

图1 CD40106内部图

性能参数及应用

绝来自对最大额定值

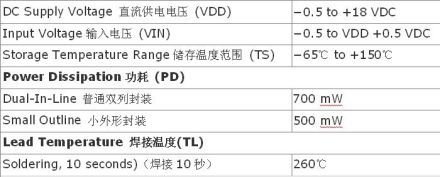

　　绝对最大额定值如图2所示

图2 绝对最大额矿希扩定值

建议操作条件

　　CD40106建议操作条件如图3表格所示

图3 建议操作条件

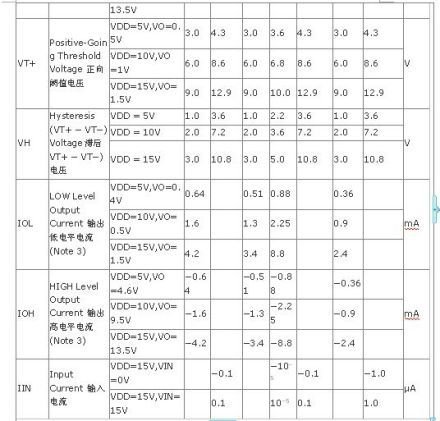

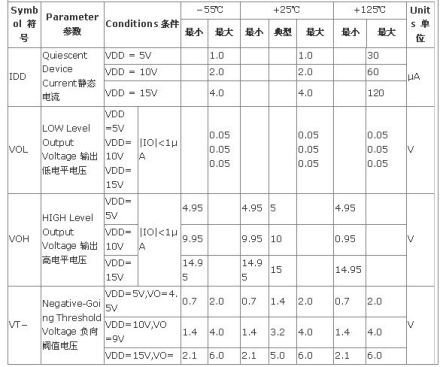

直流电气特性

直流电气特性

　　对于直流电气特性右边三张表格做了详细介绍。

直流电气特性

直流电气特性

应用

　　典型应用电路

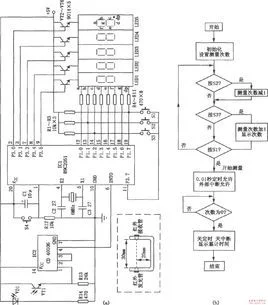

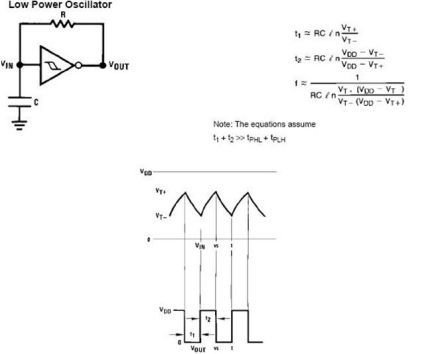

　　CD40106的应用电路如图4所示以及计算公式，另外还有切换时间波形。

图4 典型应用电路

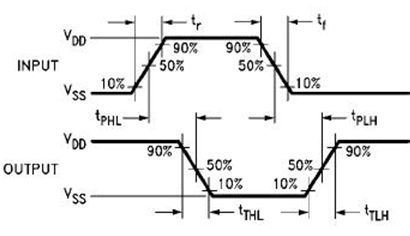

　　切换时间波360百科形

切换时间波形
