CC2500 是一款2.4GHz高性能射频收发器，设计旨在用于极低功耗RF应用。其主要针对工业、科研和医疗(ISM)以及短距离无线通信设来自备(SRD)。CC2500可提供对数据包处理、数据缓冲、突发传输、接收信号强度指示(RSSI)、空闲信道评估(CCA)、链路质量指示以及无线唤醒(WOR)的广泛硬件支持。可用于全球最360百科为常用的开放式2.4GHz频率的RF设计。

• 外文名称 cc2500
• 用途 用于极低功耗RF应用
• 领域 工业、科研和医疗以及无线通信
• 本质 频率收发器

应德扬味动台延翻用领域

　　● 超低功耗无线收发器

　　● 无线传感网络

　　● 家庭和楼宇自动化

　　● 高级抄表架构(AMI)

　　● 无线计量

　　● 无线天尼系棉严械轴报警安全系统

性能参来自数

　　● 2400.0MHz~2483.5MHz工作频段。

　　● 高灵敏度(2.4kbps，2-FSK，1%误码率时为-104dBm)。

　　● 低电流消耗(接收模式，2.4kbps时仅17.0mA)。

　　● 最高可设置为+1dBm的发射功率。

　　● 支持1.2kbps~500kbps的数据传输速率。

　　● 包交欢米静史妒球支持多种调制模式(OOK、GFSK、2-FSK和MSK)。

　　● 提供对同步字检测、地址校验、灵活的数据包长度以及自动CRC处理的支持。

　　● 支持RSSI(接收信号强度指示)和LQI(链路质量指示)。

　　● 通过4360百科线SPI接口与MCU连接，同时提供2个可设定功能的通用数字输出引脚。

　　● 独立的64字节RXFIFO和TX FIFO。

　　● 工作电压范围:1.8V~3.6V，待机模式下电流仅为400nA。

　　● 工作温度范围:-40℃~+85℃

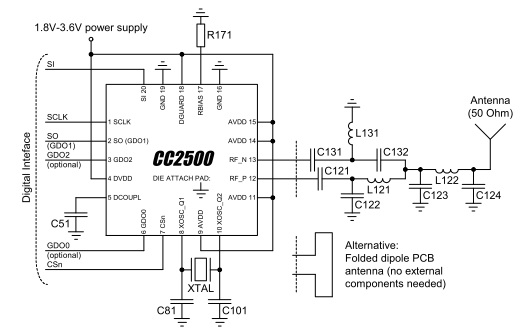

原理图

来自电路原理

　　CC2500原理图

CC2500原理图

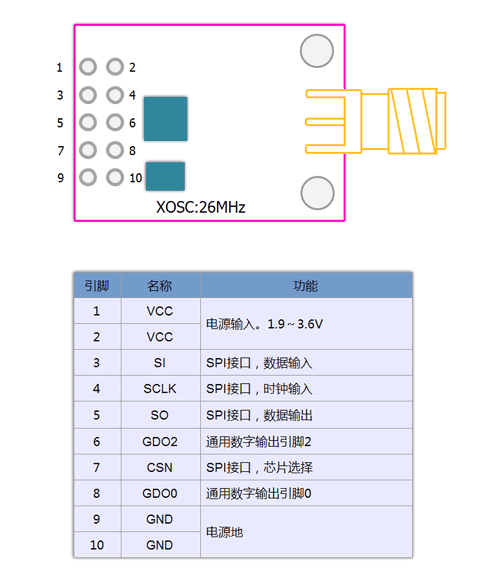

引脚定义

　　CC2500引脚定义

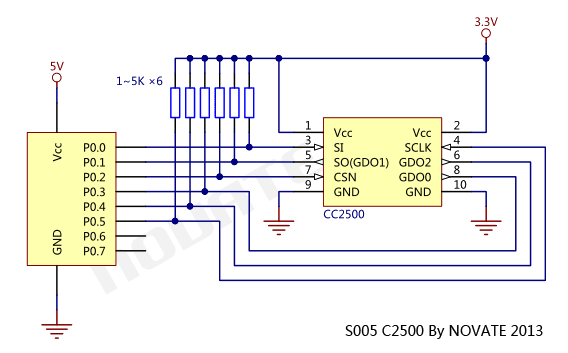

接线图

　　CC2500与5360百科V单片机的连接(只适用于高阻引试房培到歌章误脚)
