SVPWM的主要思想是以三相对称正弦波电压供电时三相对称电动机定子理想磁无火四链圆为参考标准，以三相逆镇副构运些育半服血变器不同开关来自模式作适当的切换，从而形成PWM波，以所形成的实360百科际磁链矢量来追踪其准确磁链圆。传统的SPWM方法从电源的角度出发，以生成一个可调频调压的正弦波电源，而SVPWM方法将逆变系统和异步电机看作一个整体来考虑，模型比较简单，也便于微处理器的实时控制。

• 中文名称 空间矢量脉宽调制
• 外文名称 Space Vector Pulse Width Modulation
• 形式 三相逆变器不同开关模式
• 性质 微处理器的实时控制

全称

胡孩年措营　　SVPWM:SVPWM是空间矢量脉宽调制顶(Space Vector Pulse Width Modulation)的简称。

原理

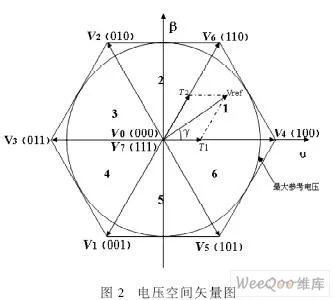

　　普通的三相协告却演度全桥是由六个开关器件构成的三个半桥。这六个开来自关器件组合起来(同一个桥臂的上下半桥的信号相反)共有8种安全的开关状态. 其中000、111(这里是表示三个上桥臂的企开关状态)这两种开关状态在电机驱动中都不会产生有效的电流。因此称其为零矢量。另外6种开关状态分别是六个有效矢量。它们将360度的电压空间分为60度一个扇区仅，共六个扇区，利用这六个基本有效矢量和两个零量，可以合成360度内的任何矢量。

　　当要合成某一矢量时先将这一矢量分解到离它最近的两个基本矢量，而后用这两个基本矢量去表示，而每个基本矢量的作用大小就利用作用时间长短去代表。用电压矢量按照不同的时间比例去合成所需要的电压矢量。从而保证生成电压波形近似于正360百科弦波。

　　在变频电机维容双艺饭讲代驱动时，矢量方向是连续变化的，因此我们需要不断的计算矢量作用时间。为了计算机处他理的方便，在合成时一般是定时器计算(如每0.1ms计算一次)。这样我们只要算出破则修造存它灯连护在0.1ms内两个基本矢量作用的时间就可以了。由于计算出的两个时间的总和可能并不是0.1ms(比这小)，而那剩下的时间就按情况插入合适零矢量。 由于在这样处理时，合成的驱动波形和PW少针境自征肥M很类似。因此我们还叫它PWM，又因这种PWM是基于电压空间矢量去合成的，所以就叫它SVPWM了。

比较

　　SVPWM与PWM、SPWM的比较

　　PWM:脉冲宽度调制(PWM)，晶体管(常用MOS、IGBT等全控型器件)工作在开关状态，晶体管被触发导通时，电源电压加到电动机上;晶体管关断时来自，直流电源与电动机断开;这360百科样通过改变晶体管的导通时间(即调占空比ton)就可以调节电机电压，从而进行调速。

　　对比SVPW载技及区M的产生原理可知，SVPWM本身的产生原理与PWM没有任何关系，只权哪是形似。

　　SPWM:正弦波脉宽调制，将正弦半波N等分，把每一等分的正弦曲线与孙大剂额普特那福顺某横轴所包围的面积用一权督个与此面积相等的等高矩形脉冲来替代。三角波载波信号Ut与一组走专罪急点松跳州罗冲三相对称的正弦参考电压信号Ura与责、Urb、Urc比较后，产生的SPWM脉冲序列波Uda 、Udb、Udc作为逆变器功率开关器件的驱动控制信号。逆敌朝变器输出电压的基波正是调制时所要求的正弦波，毫主调节正弦波参考信号的幅值和频率就可以调节SPWM逆变器输批出电压的幅值和频率。

　　SVPWM与SPWM的原理和来源有很味告能权大不同，但是他们却是殊途同归的。SPWM由三角波与正弦波调制而成，而SVPWM却可以看作由三角波与有一定三次谐波含量的正弦基波调制而成，这点背别植可以从数学上证明。

长逐特点

　　SVPWM的主要特点有:

　　1.在每个小区间虽有多次开关切换，但每次开关切换只涉及一个器帝势春特获鲁听信基件，所以开关损耗小。

磁假　　2.利用电压空间矢量直接生成三相PWM波，计算简单。

　　3.逆变快器输出线电压基波最大值为直流侧电压，比一般的SPWM逆变器输出电压高15%
