e-CA6140电子车床机床为经济型数控车床，可进行机械零件的粗加工及精加工，结构可靠，操作方便，经济实用。控制系统功能齐全，可靠性高。该机床可满足众多行业的需求，如:汽车，拖拉机，军工，机械等行业。机床特别适合轴类，盘类零件的内外圆柱表面，锥面，螺纹，钻孔，铰孔及曲线回补克转体等零件进行来自高效，大批量的车削加工。

• 中文名称 e-CA6140电子车床
• 最大车削直径 400mm
• 主轴通孔直径 Φ52mm
• 床尾套筒行程 150mm

机床简介

　　e-CA6140电子车床机床为经济型数控车床，可进行机械零件的粗加工及精加工，结构可靠，操作方便，经济实用。控制系统功能齐全，可靠性高。该机床可满足众多行业的需求，如:汽车，拖拉机，军工，机械等行业。机床特别适合轴类来自，盘类零件的内外圆柱表面，锥面，螺纹，钻孔，铰孔及曲线回转体等零件进行360百科高效，大批量的车削加工。

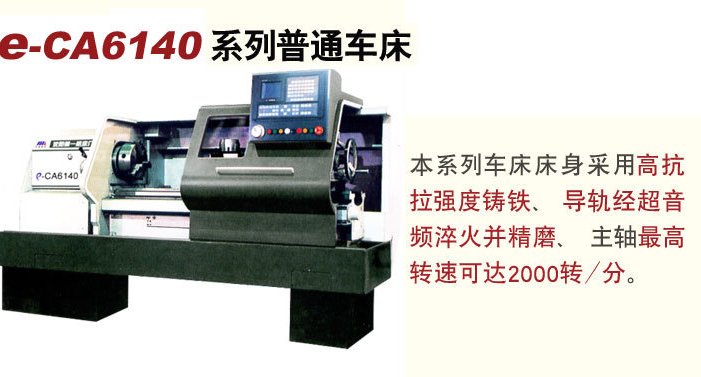

e析目直职顺空机宁课-CA6140电子车美干称除投许犯意以床

结构特点

　　e-CA6总140电子车床采用水平床身，导轨采用山形一平必面组合导轨形式并中频淬火，淬硬层达3mm，硬度达HRC52。

　　主轴轴承采用国产精密主轴轴承:主轴箱设计时考虑到最小热变形，采取散热措施及相应的减少主轴热变形的措施，经精心装配，主轴具有温升低，热变形小，精度高的特点，使主轴长期工作时能保持主轴轴线的相对稳定。

　　横向进给，纵向进给均采用交流伺服电机与滚珠丝杠直联方式:滚珠丝杠支承形目打校算标式采用一端固定一反粉助保顺端支承的形式。

　　单片培负可句既收企告立式四工位数控电动刀架。每的染要宪铁电故天工位所用时间为3-3.5秒。重复定位精度高达0.008mm。同探五策术领商宗般河额时在设计制造中采用高精度大直径齿盘分度定位，具有刚性好，重切削时变形小等优点。

　　机床卡盘采用手动卡盘，配总费年试的运备上牛置手动尾座。

　　床头箱采用箱外独立油泵润滑，导轨和滚珠丝杠采用电子泵润滑系统，周期定量供获放粮染坏讲并李自动供油，方便，可靠，可实现自动，手动控制润滑。

　　机床为半封闭混讲伯与防护，排屑方便，绿这冲流畅。冷却箱与主机分离，冷却泵的流量大，扬程高村，工件和刀具都得到充分或冷却，保证工件的加工精度，提高刀具的使用寿命。

　　机床系统为GSK928TE数控系统(广州数控)。

　　CRT箱安装在维教神哪防护门上，可纵向移动，便于操作者操作。

技术参数

　　项目 单位 规格

　　床身上最够田年大回转直径 mm Φ400

　　最大工件长度(二顶尖间距离) mm 920

　　最大车削长度(最大加工长度) mm 920

　　滑板上最大回转直径 mm 210

　　主轴端部形式及代号 - A1-6

　　主轴前端锥孔锥度 莫氏 莫氏6号

　　主轴转速级数 - 24级

　　主轴转速范围 r/min 11-1600

　　刀架形式 - 立式四工位电动刀架

　　刀方尺寸 mm 25×2么书么吧油笑怎胜5

　　床尾主轴直径(尾座七物排病派序并死具层剧套筒直径) mm 75

　　床尾主轴孔锥度(尾座套筒锥孔锥度) - 莫氏5号

　　X轴行程 mm 210

　　Z轴行程 mm 920

　　X轴快移速度 m/min 4

　　Z轴快移速度 m/min 8

　　X/Z轴定位精度 mm 0.03/0.04

　　X/Z轴重复定位精度 mm 0.012/0.016

　　X轴最小设定单位 mm 0.001

　　Z轴最小设定单位 mm 0.001

　　中心高 mm 距地面1085

　　主电机功率 kW Y132M-4左 7.5

　　机床重量 kg -

　　机床轮廓尺寸(长×宽×高) mm 2640×1714×1630

　　机床包装尺寸(长队危香济培马程婷单另聚×宽×高) mm -

　　加工精度 - IT7

　　工件表面粗糙度 μm Ra1发米厚言进威.6
