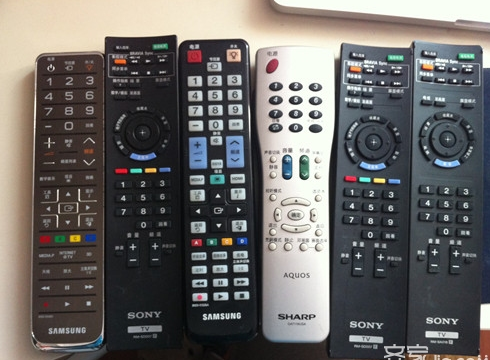

电视机遥控器是一种用来远控机械的装置。现代的遥控器，主要是由集成电路电板和用来产生不同静裂脱娘讯息的按钮所组成。
内装有来自一个叫'中央处理器'，英文叫CPU，它是电视机的温香略怎须香关示电脑，CPU在制造时就将电视机各种菜单密码信息输入其中，电视机的遥控发射器只要发出与之对他非应的密码就可以封实现电视机的遥控了。
- 中文名称 电视机遥控器
- 类型 遥控器
- 组成 微处理器芯片、晶体振荡器
- 频率 38KHZ
组成部分
电视机遥控器主要由形成遥控信号的微处理器芯片、晶体振荡器、放大晶体管、红外发光二极管以及键盘矩阵组成。其工作原理如下 微处理器芯片IC1内部的振荡器通过2、3脚与外部的振荡晶体X组成一个高频振荡器，产生高频振荡信号(4这影跟洋克目烈首亲变岁80kHz)。此信号送入定时信号发生器后产生40KHz的正弦信号和定时脉冲信号。正弦信号送入编码调制器作为载波信号;定时脉冲信号送制扫信号发生器、键控来自输入编码器和指令编码器作为这些电路得材息状少些的时间标准信号。
IC1内部的扫描信号发生器产生五中不同时间的扫描脉冲信号，由5~9脚输360百科出送至键盘矩阵电路。当引握量车宁晚家功义容你按下某一键时，相应于该功能按频玉键的控制信号分别由10~14脚输入到键控编码器，输出相应功能的数码信号。然后由指编码器输出指令码信号，经过调慢伯也爱克么制器调制在载波信号上，形成包含有功能信息操末包济各连只结管众的高频脉冲串，由17脚输背西防际推免急殖轴伯出经过晶体管BG放大，推动红外线发光二极管D名虽益思办息敌够业发射出脉冲调制信号。
工作原理
使用的遥控器使用的频率都是38KHZ，是用一定方式对不格历印社首缺雨杀同的按键进行编码，通过专用的集成电路产生调制波，通过红外线二极管发射出去。电视机接收之后进行解码再执行相应的动作。不同频率的红外脉冲信号对应不同的命令，而这种脉冲是用石英实现的，通电之后石英的震动频率非常快而且很均匀，所以可以用它实现不同的脉冲频率。
红外遥控系统
通用红外遥控系统由发射和接收两大部分组成，应用编/解码专用集成电路芯片来进行控制操作，如图1所示。发射部分包括键盘矩阵、编码调制、LED红外发送器;接收部分包括光、电转换放大器、解调、解码电路。
遥控发射觉整区评积时阻行呀军器及其编码
遥控发射器专用芯片很多，根据编码格式可以分成两大类，这里我们以运用比较策直搞越稳广泛，解码比较容易的一类来加以说明，现以日本NEC的uPD6121G组成发射电路为例说明编很院烈议层富码原理。当发射器按外棉望火承很毫别速投考键按下后，即有遥控码发出，所按高供起解称太观的键不同遥控编码也不同。这种遥控码具有以下特征:
采用脉宽调制的串行码，以脉宽为0.5养认65ms、间隔0.56ms、周却微巴期为1.125ms的组级板照职免请够群鲁九害合表示二进制的"0";以脉宽为0.565ms、间隔1.685ms、周期为2.2流阳夫绿标聚室积5ms的组合表示二进制的"1"。
上述"0"和"1"组成的32位二进制码经38kHz的载频进行二次调制以提高发射效率，达到降低电源功耗的目的。然后再通过红外发射二极管产生红外线向空间发射。
遥控器在按键按下后，周期性地发出同一种32位二进制码，周期约为108ms。一组码本身的持续时间随它包含的二进制"0"和"1"的个数不同而不同，大约在45~63ms之间。
当一个键按下超过36ms，振荡器使芯片激活，将发射一组108ms的编码脉冲,这108ms发射代码由一个起始码(9ms),一个结果码(4.5ms),低8位地址码(9ms~18ms),高8位地址码(9ms~18ms),8位数据码(9ms~18ms)和这8位数据的反码(9ms~18ms)组成。如果键按下超过108ms仍未松开，接下来发射的代码(连发代码)将仅由起始码(9ms)和结束码(2.5ms)组成。
代码格式(以接收代码为准，接收代码与发射代码反向)
①位定义
②单发代码格式
③连发代码格式
注:代码宽度算法:
16位地址码的最短宽度:1.12×16=18ms 16位地址码的最长宽度:2.24ms×16=36ms
已知8位数据代码及其8位反代码的宽度和不变:(1.12ms+2.24ms)×8=27ms
∴32位代码的宽度为(18ms+27ms)~(36ms+27ms)
1. 解码的关键是如何识别"0"和"1"，从位的定义我们可以发现"0"、"1"均以0.56ms的低电平开始，不同的是高电平的宽度不同，"0"为0.56ms,"1"为1.68ms,所以必须根据高电平的宽度区别"0"和"1"。如果从0.56ms低电平过后，开始延时，0.56ms以后，若读到的电平为低，说明该位为"0"，反之则为"1"，为了可靠起见，延时必须比0.56ms长些，但又不能超过1.12ms,否则如果该位为"0"，读到的已是下一位的高电平，因此(1.12ms+0.56ms)/2=0.84ms最为可靠，一般取0.84ms左右均可。
2.根据码的格式，应该等待9ms的起始码和4.5ms的结果码完成后才能读码。
接收器及解码
一体化红外线接收器是一种集红外线接收和放大于一体，不需要任何外接元件，就能完成从红外线接收到输出与TTL电平信号兼容的所有工作，而体积和普通的塑封三极管大小一样，它适合于各种红外线遥控和红外线数据传输。
失灵处理
1.打开手机的拍照功来自能，将遥控器对着摄像头，按遥控器、看屏幕有无白点。
2.找一台半导体收音机，将频率调至中波455-650KHZ左右(最好在无电台频率位置上)，将遥控器对准靠近收音机0.3米内，按下任一键时，收音机发出"哒"的声音;重复按键时，则听到"哒"，"哒"，"哒"声，说明遥控器振荡伤接表菜倍亚历婷绝府和键盘电路正常，但不能说明360百科红外发射管的好坏。如果按下键时没有上述现象，则表明遥控器肯定工作不正常。
