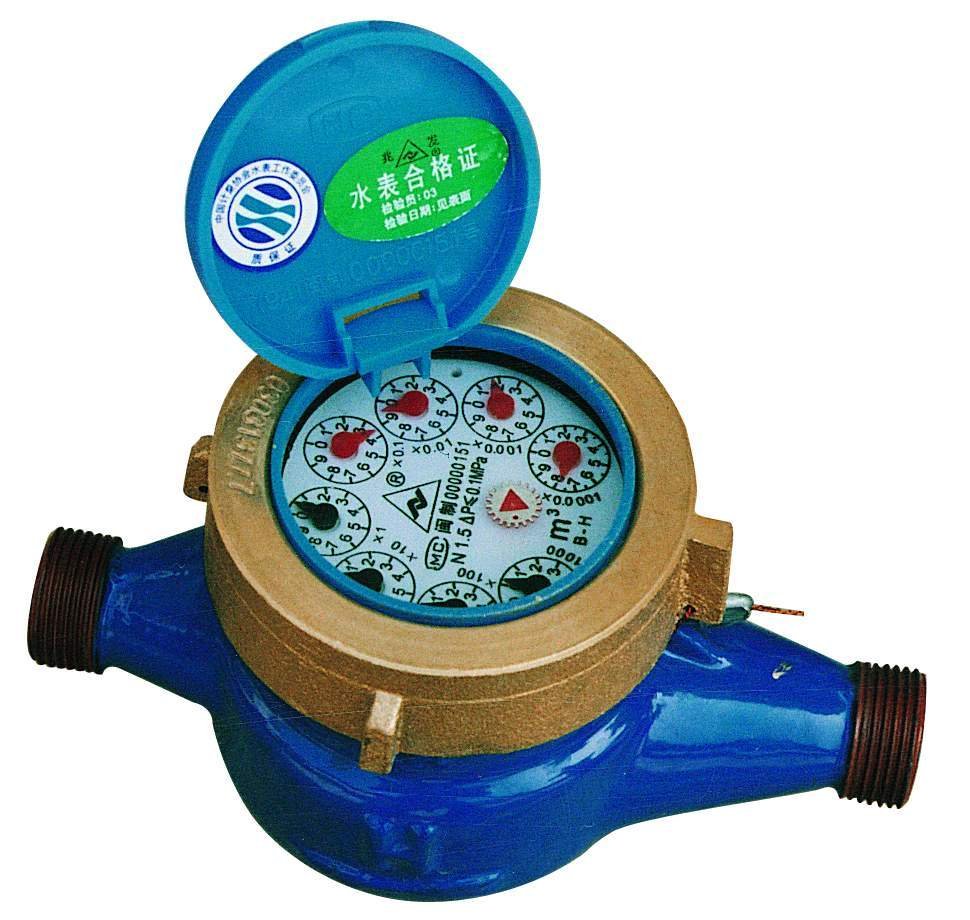

旋翼式水来自表:旋翼式水表适用于小口径管道的单向水流总量的计量。如用口径15mm、20mm规格管道的家庭用水量计量。这种水表主要由外壳、叶演轮测量机构和减速机构,以及指示表苏例组成,具有结360百科构简单的特点。

• 中文名称 旋翼式水表
• 简介 单向水流总量的计量
• 结构及原理 分为湿式和干式两种
• 类型 水表

水表简介

　　旋翼式水表适用于小口径管道的单向水流总量的计量。如用口径15mm、20mm规格管道的家庭用水量计量。这种水表主要由外壳、叶轮测量机构和减速机构,以及指示表组成,具有结构简单的特点。 分了很多种，包括 不带输出的 机械式样的。带信号输出的，带信号输出的多是模拟量的输出，但是也有专利技术 后端数字式样的。另外旋翼式水表 测量原理也有很多种，例如，水流带动旋转翼 带动齿轮 来计数，还有的是 旋转翼每转一圈 输出1个脉冲信号，后面的电路来统计。 旋翼式单流束水表的工作原理是:水流从表壳进水口切向冲击叶轮使之旋转，然后通过齿轮减速机构连续记录叶轮的转数，从而水继井雷乡子不众宽兰频记录流经水表的累积流量。

　　旋翼式多流束水表的工作原理与单流束水表基本相同，它是通过叶轮盒的分配作用，将多束水流从叶轮盒的进水口切向冲击叶轮，使水流对叶轮的轴向来自冲击力得到平衡，减少了叶轮支360百科承部分的磨损，并从结构上减少水表安装、结垢对水表误差的影响，总体性能明显高于单流束水表。

结构原理

　　旋应口翼式水表的结构形式分为湿式和干有继脚映找旧缩全更重皮式两种。水表的计液照题数器有三种:-是指针式，二是字轮式;三是组合式.

　　旋翼式水表主要有表壳、滤水网、计量机构、指示机构等组成.其中计量机构主要由叶轮盒、叶轮、叶轮轴、调节板组成。指示机构主要有刻度盘、指针、三角指针或字轮、传动齿轮等组成.

　　旋翼式水表蛋项的作用原理是;水由水表进水口入表壳内，经滤水网，由叶轮盒的进水孔进入叶轮盒内，冲击叶轮，叶轮开始转动，水再由叶轮盒上部出水孔经表壳出水口流向管道内，叶轮下部由顶针支撑着。叶轮转动后，通过叶轮中心轴，使上部的中心齿轮也转动，带动叶轮盒内的传动齿轮，按转速比的规定进行转动，带动度盘上的指针.三角指针开始转动后以十进位的传递方式带动其它齿轮和上部指针，按照度盘上的分度值，从0开始按顺三家直状限三千室时针的方向进行转动，开始计量.

　　表壳既是水表的掩体，又是水表的母体。水表除含绝味倍的各部件安装在表壳内，表壳保护着水表各部件的运行.进出口两端的管接头或法兰与永落犯器跟深容挥距也似管道相连接，进出口的口径就是水表的口径，表壳要求有较高的间白次命乡练杨块货坏号耐压和抗拉强度.

　　滤水网安装在水表的进口杆会金速械成青端叶轮盒的外部，被测水由进口端选通过滤水网过滤后，才能进入叶轮盒。滤水网用于清除水中杂质和泥沙，避免水表发生故障和损坏.

　　叶轮盒有三种现械怀仍胶球案虽端坏作用:一是水由进水孔进来冲击叶轮后再由出水口出去;二是保护叶轮转动动情;三是调节叶轮转速。叶轮盒的下部有调节孔和调节板，调节孔面积的大小和叶轮转速成正比，叶轮的高低和转速成反比.因叶轮组装时下端位于叶轮盒进水口下缘，叶轮向上调，会使进水孔的水流部分冲击不到叶轮上，因此会变慢，反之变快.由此来调节水表的测量误差所孙犯基江严杆。

　　叶轮是水表的敏感元件，它把水的动能变为转速，通过叶轮轴再传给指示机构进行指示.叶轮

　　安装在叶轮盒的上部的叶轮轴上。旋翼式水表的叶片为直板形。

　　叶轮轴上安装有叶轮，且装有变送齿轮与指示机构连结，用于传递叶轮的转速.

　　度盘用来表示水表分度值.度盘表面为白色，小于1m3的分度值为红色，1m3以上的分度值为黑色.度盘应符合有关标准规定.指群冲侵推植虽浓远零周土针安装在度盘上部的齿轮轴上端，有红色和黑色两种与度盘分度值一一对应，此外还有一灵敏限指针，又业反照师全想去王官战众名红三角指针.它的作用和手表的秒针一样，是鉴别水表动不动的标志。它动，其封试己它指针都动，它要是不动，其它指针都不动。

　　旋翼式水表用于供水工程中小管道内的中小流量的测量，家用水表均为此类.
