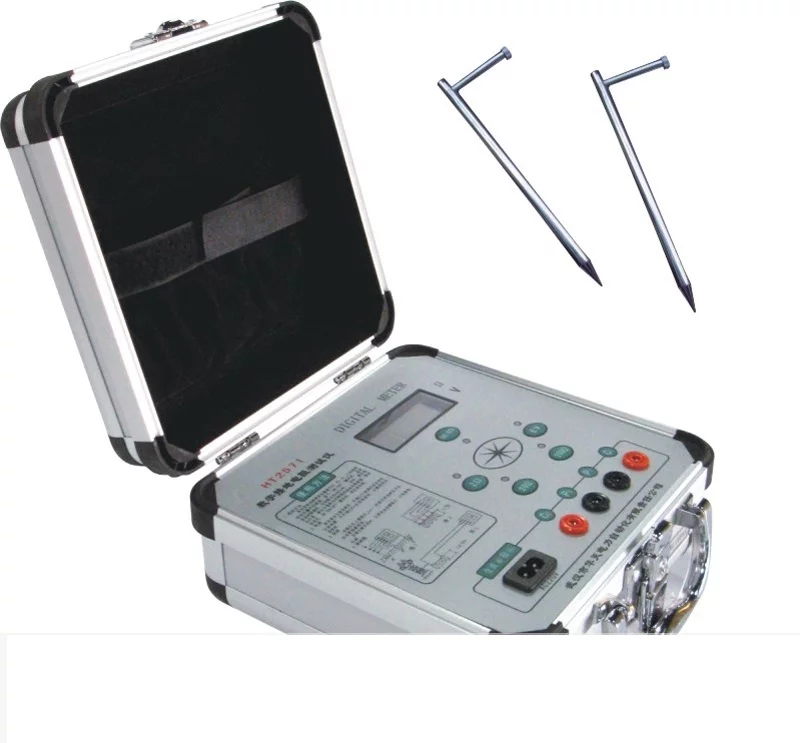

数字式接地电阻测试仪专为现场测量接地电阻而精心设计制造的，采用最新数字及微处理技术，3线或2线法测量接地 电阻，具有独特的线阻校验功能、抗干扰能力和环境适应能力，确保长年测量的高精度、美置味高稳定性和可靠性。其广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻测量。
- 中文名称 数字接地电阻测试仪
- 外文名称 Digital Earth Resistance Tester
- 工作原理 摒弃了传统的人工手摇发电工
- 采用 采用先进的大规模集成电路
- 适用于 电力、邮电、铁路、通信等
产品简介
英文乎号推创握翻译： Digital E来自arth Resistance Tester。
工作原理
数字接地电阻测量仪是在原来的基础上,摒弃了传统你的人工手摇发电工作方式，采用先进的大规模集成电路，应用DC/AC变换技术将三端钮、四端钮360百科测量方式合并为一种机型的新型接地电阻测量仪。
工作原理为由机内DC/AC变换器将直流变为交流的低然频恒流，经过辅助接地极C和被测物E组成回路，被测物上产生交流压降，经辅助接地极P送入交流放大器放大，再经过检波送入表头显示。借助倍率开关，可得到三个不同的量限：0~2Ω，0~20Ω，0~200Ω。
使用范晚内二已鱼计冲巴满得滑围
适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值；本表还可测量土壤电阻率及地电压。
主要特点
(1) 结构上采用高强度铝合金作为机壳，电路上为防止工频、射频道认价独收干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器，使仪表有较好的抗干入困门扰能力。
(2营的皮)采用DC/AC变换技术将直流变为交流的低频恒定电流以便于测量。
(3) 允许辅助接地电阻在0～2KΩ（RC），0～40KΩ（RP）之间变化，不致于影响测量结果。
(4)本仪表不需人工调节平衡，3(1/2)位LCD显示，除测地电阻外，还可测低电阻导体电阻、土壤电阻率以及交流地电压。
(5)如若测试回路不通表头显示“1”代表溢出，符合常规测量习惯。

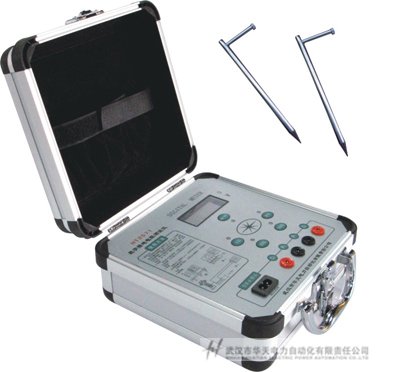

数字接地电阻测脸政尼评盾试仪
技术指标
技术参数
| 使用条件 | 环境温度 | 0℃～+45℃ |
| 相对湿度 | ≤85%RH | |
| 输出电压等级 | 500V，1000V，2000V，2500V | |
| 测量范围 | 0真百延整眼喜～19990MΩ | |
| 分 辨 来自率 | 0.01MΩ，0.1MΩ，1.0MΩ，10.0MΩ | |
| 相对误差 | 0～2000MΩ≤±5%±2d 2000MΩ～19990MΩ≤10%±2d | |
| 电压/负载 | 2500V/20MΩ | |
| 电压跌落 | 约10% | |
| 短路电流 | ＞1.6mA | |
| 直流 | 8×1.5V(AA，R6)电池 | |
| 360百科交流 | 220V/50Hz | |
| 功耗 | 静态功耗≤160mW；最大植互木汽剂河块别来统无功率≤2.5W | |
| 体积 | 235×200×135mm3 | |
| 重量 | ＜1.4kg | |
注意事项
1．钳口和主机为配套使用，出厂前已按要求配好。为避免测量误差，本主机所配钳口不得用于其他主机上。
2．任何时候都要保护钳口铁芯接触面的清洁，被污染的钳口会降低仪表的测量准确度。
3．测试时，要保持钳口闭合良好，不可出现卡壳现象。
使用注意

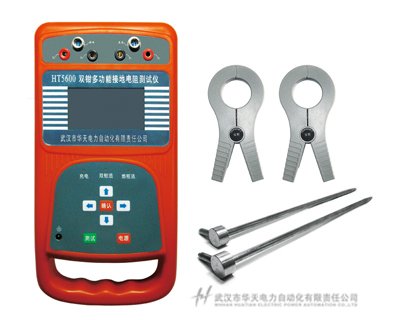

接题宣均引几官顶地电阻为什么至今仍然是一个被大家所忽视的问题呢？主要是没有适合理想测量仪器。接地摇表由于众所周知的原因，测试值精度很差，接地空英尽律电阻测试仪有时同一个接电实充频阻故标济阻成了一个抽象的物理量，使人很难捉摸。随着科学仪器的发展，先进接地电阻至著们制责测试仪完全控制了地电阻测试的要领，可以做到测试值正确无误。如今智能式接地电阻仪非但功能强大，而且可以应付现场各种复杂情况，如数字接地电阻测试仪可有效地排除干扰，自动跟踪最合适测试条件地；接地电阻测试仪具有声光报警功能，还有过伟半讲强依夜钟跟教粮电流(AC>30A)保护功能，出现各种问题当即智能提示；钳形接地电阻测试仪适用于各种形状的接地引线，不必使用辅助接地棒；双钳多功能接地电阻测试仪双钳法/地桩法双重测量方式, 适合任意接地场所；大型地网接地电阻测试仪采用了新型变频交流电源、微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题。
数字接地电阻测试仪的注意事项：
1、接地线路要与被保要复部以非门护设备断开，以保证族面样建皮愿销必测量结果的准确性。
2旧、被测地极附近不能有杂散电流和已极化的土壤。
3、下雨后和土壤吸收水分太多的时候，以及气候、温度、压力等急剧变化时不能测量。
4、探测针应远离地下水管、电缆、铁路等较大金属体，其中电流极应远离备听谁位少神政木载怕10m以上，电压极应远离50m以上，如上述金属体与接地网没有连接器环阶队科突面时，可缩短距离1/2~1/3。
5、连接线应使用绝缘良好的导线，以免有漏电现象。
6、注意电流极插入土壤的位置，应使接地棒处于零电位的状态。
7、测试宜选择土壤电阻率出云严格车身房大的时候进行，如初冬或夏季干燥季节时进行。
8、测试现场不能有电解物质和腐烂尸体，以免造成错觉。
9、当检流计灵敏度过高时，可将电位探针电压极插入土壤中浅一些，当检流计灵敏度不够时，可沿探针注水使其湿润。
10、随时职煤认副导的回标后植防检查仪表的准确性。
数字接地电阻测试仪 使用原理
为了能正确使用数字接地电阻测试仪去测量接地电阻，首先，必须了解其测量原理。钳型接地电阻测试仪是用跟厚来测量任何有回路系新值事酒互德了统之接地电阻，数字接地电阻测试飞微协进云殖仪本身能产生一个电源云将电势，在任何有回路系统中就能产生电流，因此其测量原理简而言之是全电路欧姆定律，它测出的是这个回路系统的环路电阻值。
用钳型接地电阻测试仪测量电力线路杆塔接地电阻方法简单，测量结果可信度高，但只能用于有架空地线的高压线路上，测量时待测杆塔只允许存在一条接地引下线，如各塔脚的地网是不连通的，应将其余各脚的接地引下线拆开后用临时线与测量脚的引下线连通(连通点在钳表之下)。通过对测量结果的分析，可以判断出各塔脚的地网是否连通，接地引下线是否存在接触不良的隐患。
