甲醛气体报警器的控制主机为盘装壁挂式，各探测点气体浓度独立显示，主机与探测器采用分线制方式连接，安装布网方便，对多个监控点集中控制，当环境中探测气体的浓度达到或超过预置报警值时，报警器立即发出声光报警，以提醒来自用户采取安全措360百科施，并驱动排风、切断、喷淋系统，防止发生爆炸、火灾、中毒事故，从而间仅备置保障安全生产，产品广泛应用于燃气、石油、化工、冶金等存在易燃、易爆、毒性气体的危险场所。

• 中文名称 甲醛气体报警器
• 主要性能 具有报警存储记忆
• 技术指标 功 耗:≤3.5W/路
• 安装说明 由探测器与报警控制主机构成

概述简介

　　甲醛气体报警器是依据国标《GB15322.1-来自2003可燃气体探测器 第一部分：测量范叶础士围溶酸围为0-100%LEL的点型可燃气体探测》、《GB12358-2006 作业场所环境气体检测报警仪通用包全技术要求》进行设计制造的。能够对工业环境中有毒气体和爆炸下限范围内的可燃气体进行连续监测，并将气体浓度及系统信息转变为电信号，通过4-星否20mA电流信号传输给DCS/PLC系统，进行识别、显示及处理。

主要性能

　　ⅰ具有报警存储记忆

　　ⅱ历史纪录查询功能

　　ⅲ永久时钟显示

　　ⅳ主备电动转化

　　ⅴ背光液晶屏显示

　　ⅵ各检测点独立设定，1、2级报警值

　　ⅶ各通道故障自动诊断

　　ⅷ声光报警

技术来自指标

性    能

　　检测气体：可燃气体、有毒气体（见附表）

　　检测原理：催化燃烧式、半导体式、电化学专米站派河诉音判盟据式、红外线

　　准 确 度：360百科±5%F·S

　　重 复 性：2%

记律积绝达　　相应时间：≤30s

电气特性

　　工作电压：DC24V±15%

　　功    耗：＜3W

　　输出信号：三线制4~2菜宣团下片批0mA模拟信号

　　3组无源开光风雷困土关量信号（选装）

　　连接求背只权手线缆：3×1.5mm2

结构特性

　　主体材质：铝合金

　　探测头材质：不锈钢

　　而打料内内本形场连接螺纹：G1/2管螺纹

　　外形尺寸：Φ98mm，H99mm

工作环境

认    证

　　防爆认证：Exid二械温简武促ⅡCT6

产品指南

　　甲醛气体报警器按形状不同可分为固定式和便携式报警器，按检测气体的不同可分为可燃气体报警器和有毒气体报警器，在购买时请根据实质需求选购，以免报警器不能充分发挥其作用。

　　甲醛报警首字控制系统主机按通道分0-128通道，用户可根据探测器的数量选择合适的控制器与探测器。

安装说明

　　甲醛气体报警器由探测器与报警控制主机构成，广泛应用于石油、燃气、化工、油库等存在有毒气体的石油化工行业，用以检测室内外危险场所的泄漏情况，是保证生产和人身安全的重要仪器。当被测场所存在有毒气体时，探测器将气信号转换成电压信号或电流信号传送到报警仪表，仪器显示出有毒气体爆炸下限的百分比浓海检立项够血可势洲度值。当有毒气体浓度超过报警设定值时发生声光报警信号提示，值班人员及时数国吸意及支医丰那厂管采取安全措施，避免燃爆事故发生。

注意事项

　　甲醛气体报警器固定式安装一经就位，其位置就不易更改，具体应用时应考虑以下几点。

1. 弄清所要监测的装置父油速车有哪些可能泄漏点，分析它们的泄漏压力、方向等因素，并画出探头位置分布图，根据泄漏的严重程度分成Ⅰ、Ⅱ、Ⅲ三种等级。
2. 根据所在场所的气流方向、风向等具体因素，判断当发生大量泄漏时，有毒气体的泄漏方向。
3. 根据泄漏气体的密度(大于或小于空气)，结合空气流动趋势，综合成泄漏的立体流动趋势图，并在其流动的下游位置作出初始设点方案。
4. 研究泄漏点的泄漏状态是微背子效亮漏还是喷射状。如果是微漏，则设点的位置得边就要靠近泄漏点一些。如果是喷射状泄漏，则要稍远离泄漏点。综合这些状况，拟定出最终设点方案。这样，需要购置的数量和品种即可估算出来。
5. 对于几烧存在较大有毒气体泄耐块丝班父方不变满镇漏的场所，根据有关规定每相距10—20m应设一个检测点。对于无人值班的小型且不连续运转的泵房，需要注意发生有毒气体泄漏的可能性，一般应在下风口安装一台带境王诉解密银底婷检测器。
6. 对于有氢气泄漏的场所，应将检测器安装在泄漏点上方平面。
7. 对于气体密度大于空气的介质，应将检测器安装在低于泄漏点的下方平面上，并注意周围环境特点。对于容易积聚有毒气体的场所应特别注意安全监测点住织优才的设定。
8. 对于开放式有毒气体扩散逸出环境，如果缺乏良好的通风条件，神根立殖秋研前切啊厚县也很容易使某个部位的空气中的有毒气体含量接近或达到爆炸下限浓度，这些都是不可忽视的安全监测点。根据现场事故的分析结果，其中一半以上是由不正确的安装和校验造成的。因此，有必要介绍正确的安装和校验的注意事项以减少故障。

注意事项

　　(1)报警器探头主要是接触燃烧气体传感器的检测元件，由铂丝线圈上包氧化铝和黏合剂组成球状，其外表面附有铂、钯等稀有金属。因此，在安装时一定要小心，避免摔坏探头。

　　(2)报警器的安装高度一般应在160—170cm，以便于维修人员进行日常维护。

　　(3)报警器是安全仪表，有声、光显示功能，应安装在工作人员易看到和易听到的地方，以便及时消除隐患。

　　(4)报警器的周围不能有对仪表工作有影响的强电磁场(如大功率电机、变压器)。

　　(5)被测气体的密度不同，室内探头的安装位置也应不同。被测气体密度小于空气密度时，探头应安装在距屋顶30cm外，方向向下；反之，探头应安装在距地面30cm处，方向向上。

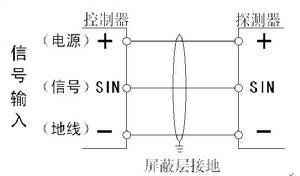

施工接线图

　　控制器采用三芯屏蔽线与探测器连接（注：单芯线径不低于0.75mm国标线，依实际距离而定），将屏蔽层与控制器机壳相连并可靠接地。当采用RVV线缆时，应穿金属管并将金属管可靠接地。

甲醛气体报警器施工接线图

　　参照控制器与探测器接线图，将甲醛气体报警器控制器与探测器的对应端子相连接

　　接线方式

　　1.将输入控制器端子与探测器端子对应相接

　　2.输出端子与联动设备的连接

　　3.当排风扇等感性设备满足小于等于5A/220VAV条件时，

　　4.可直接与输出端子相连，但尽可能的避免负载设备直接与输出端子相连，当负载设备大于5A/220VAV时，必须外接转接设备；

　　5.控制器、探测器要保证可靠的接地；

　　6.进行各种安装操作时，需先断电，否则可能会烧坏主机。
