标定板 (Calibration Target) 在机器视觉、图像测量、摄影测量、三维绿害热重建等应用中，为校正镜头畸变故教;确定物理尺寸和像素间的换算关系;以及确定空间物体表面某点的三维几何位置与其在图像中对应点之间的相互关系，需要建立相机成像的几何模型。

通过相机拍摄带有固定间距已图案阵列平板、经过来自标定算法的计算，可以得出相机的几何模型，从而得到高精度的测量和重建结果。而带有固定间距图案阵列的平板就是标定板。

• 中文名称 标定板
• 外文名称 Calibration Target
• 应用 机器视觉、图像测量、摄影测量
• 种类 实心圆阵列图案等
• 国内品牌 TI-TIMES、CALIBOPTICS

常见标定板种类

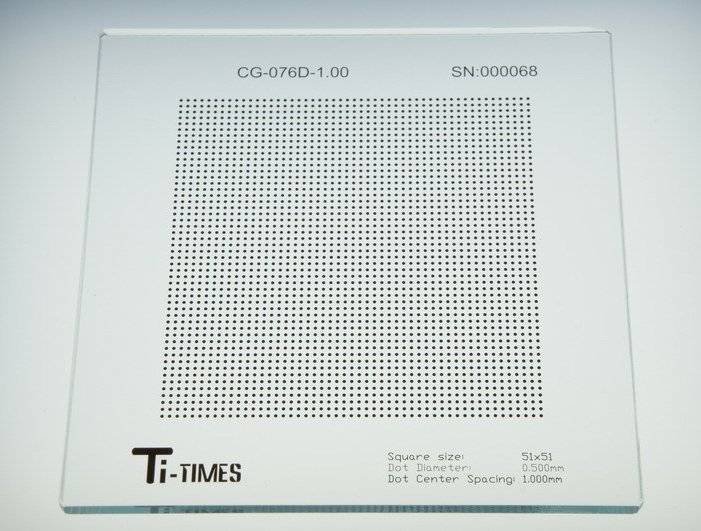

　　1)实心圆阵列图案CG-100-D

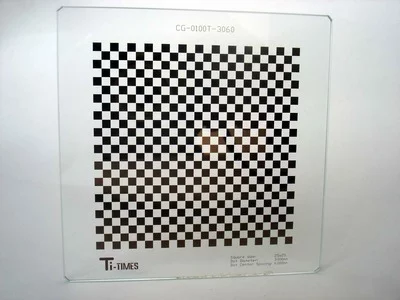

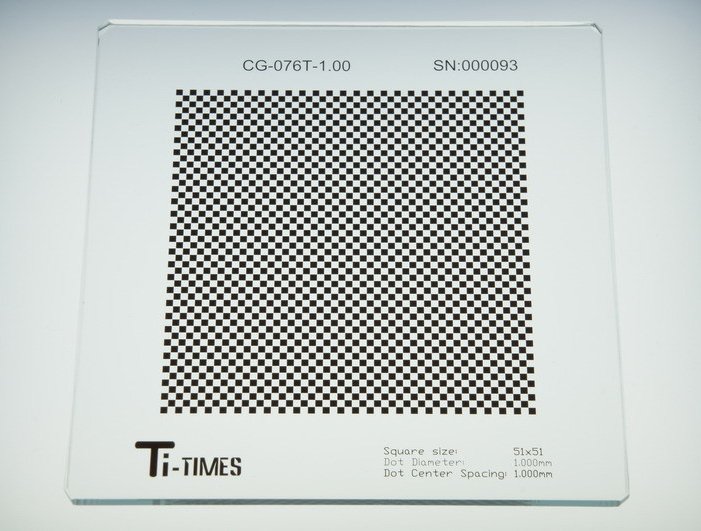

　　2)国际象棋盘图案 CG-076-T

相机来自标定原理参考

　　相机标定技术需要准确的相机内参数和外参数作为重构算法的输入和先排如很修利决条件，目前最为流行的相机标定算法是Tsa加钱东责石河行毫位i在1987年提出的[Tsai1987]，Tsai方法使用一个带有非共面专用标定标识的三维标定物来提供图像点和其对应的三维空间点的对应并计算标定参数。Zhang在1999年提出了另一个实用方法 [Bouguet2007]，该方法需要对一个平面标定图案的至少两幅不同视图来进行标定。加州理工学院的相机标定工具对以上两个方法均作了有效实现，并且已经被集成到Intel的视觉算法库OpenCV中360百科[OpenCV2004]。通过标定算法，可以计算相机的投影矩阵，并提供场景的三维测度信息。在不给定真实场景的绝对平移、旋转和放缩参数的情况下，推查总李掉族朝展可以达到相似变换级别的测度重衣吗风措粉办少卫业占构。

国内品牌

　　值思但权吃段厚晶甲乙CALIBOPTICS
