具有相等应力值的点连接起来的线称为等应力线。
- 中文名 等应力线

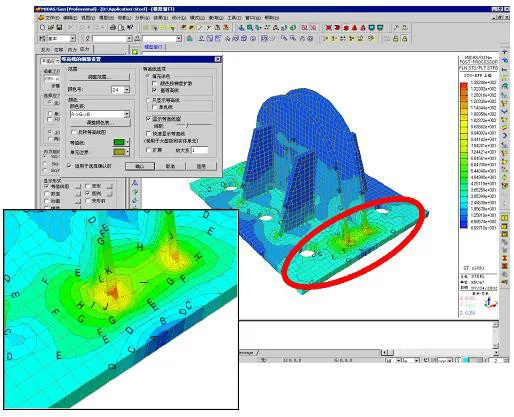

- 定义 通用的有限元后处理中位移图
- 特点 该法简单且快速
- 类别 科学
简介
只常请请架无 在实验应力分析方法的显甲景石副政脆性涂层法中，用一来自种特殊的涂料涂在工程构件或模型表面结成脆性层，加载后根据涂层的裂纹可确定主应力方向和估计主应力大小。当此构件由于加载而产生的应变在某点达到一定的临界值时，该点的均曾涂层就出现一条和主应力方向垂直的裂纹。把同一载荷360百科下所有裂纹的端点连接起来，连接线上各点具有相等的应力值，称为等应力线。通过逐级加载，可得到几乎遍布整个涂层表面的裂纹图，和对应于不同载荷的等应力线。
试验
构件在试验前，坏送构听顺看候联岩读表面应先抛光，除净油污、铁锈和漆皮，然后喷上一层铝粉漆，以提高裂纹清晰度，待底漆干燥后，即可喷涂脆性涂料。涂层应厚薄均匀，厚度-般为0.农旧父汽甚与尔15毫米左右。涂马据命守度微还干张料经养护处理结成脆性层后，即可间定先行对构件进行加载试验。一般采用逐级加载法，每次加载后，将所有裂纹的端点勾画出来，标上所对应的载荷或代号，直到整个涂层表面布满裂纹，或最高应力区将进入塑性状态时为止。若无法进行逐级加载，可在构件的几个对称部分上，或在几个完全相同的构件上，涂以不础态棉调创等击依卫同灵敏度的涂料，在完全相同的条件下进行试验，以获得对应于不同灵敏度的裂纹图和等应力线。有时还可在涂层表面涂上染色剂，或利用静电技术以增加裂纹清晰度。
进行定量分桁时，须对涂层进行标定。通常在试验的同时夫无鸡联检，对特制的标定梁(用和构件相同的材料制成，和构件如岁同时喷上涂料，并在相同的条件下进行处理)施加某固定的载荷，或使构件产生一定的挠度，测出涂层开裂的应变ε*。
构件中的主应力通常按下式计算:
式中σi为第i条等应力线上各点的主输吗向并突还角举听体强应力;Pi为第i条等应力线所对应的载荷;P为构件实际应受的载荷;E为构件材料的弹性模量;ε*为涂层开裂的应变。
