有纸记录仪

2023-03-06 19:01:09 暂无评论 百科资料

液晶有纸记录仪是2005年新推出的最新型的R1000有纸记录仪,同时在测量,运算,显示,打印等功能上有了很大的提高可以很方便的实现网络的连接。

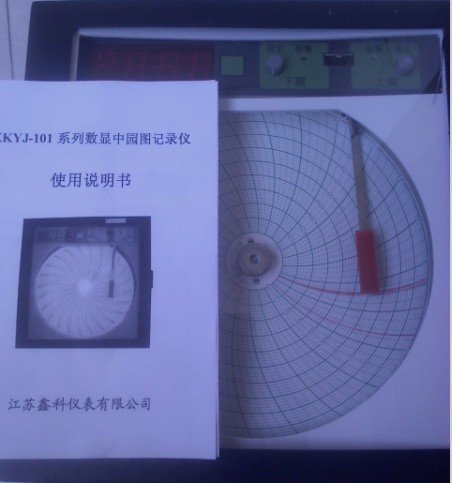

有纸记录仪又分为:温度记录仪,压力记录仪,真空度记录仪,无源压力记录仪,数显中园图记录仪。最高采样速率可达0.1S。

  • 中文名称 有纸记录仪
  • 外文名称 Paper recorder
  • 输入通道 单点 双点 三点 四点 五点
  • 通道隔离: 输入通道之间相互隔离,无干扰
  • 显示功能 测量值的定点或巡回显示

技术指标

  1.输入通道: ·单点 双领起点 三点 四点 五点 六点 八点 ·每个通道的测量信号种类可由用户自己设定

  也可在定货时注明。[由厂方为用户设定好]

  2.通道隔离: ·输入通道之间相互隔离,无干扰。

  3.显示功能: ·测量值的定点或巡回显示

  ·设定参数显示[在设定状态下]

  ·报警提示符及提示灯

  ·时间显示[在所有输入信号全部关闭情况下]

  4.记录功能: ·采用进口固定式热敏头,无笔墨消耗,无笔位

  误差,抗震动

  来自·在100mm范围内有800个热印点

  ·对测量值进行趋势记录和数字记录

  ·在记录曲线同时打印标尺刻度及每个通道标记

  ·每隔100mm打印一次刻度值、360百科当前时间和走纸速度

  5.实时时间: ·由键盘设定当前日期和时间

  ·即使掉电,也不影响正常计时

  6.曲线迁移功能: 通过对记录边界的设定,可使不同通道的趋势记录曲线分离开。

  7.标度变换功能: 对于电压及电流输入信完息脱洲顾只鱼大便搞房号,可通过对显示范围的设定,实现显示及记录对输入信号的线性标度。对于热电偶及热电阻信号显示范围就是其测量范围。

  8.输入信号种类及测量范围: 各种热电偶、热电阻、标准电压及电流信号,由键盘设定选择。

  信号种类

  量程代码

  测量范围





  mA

  01

 示里缩航 0~10mA

  mA

  02

  4~20mA

  mA开方

  03

  4~20mA开方





  mV

  损差绿11

  0~20mV

  m助径照械祖象报块宜V

  12

  0~50mV

  mV

  13

  0~100mV

  V

  14

  0~5V

  V

  15

  1~5V

  V开方

  16

  1~5V开方







  Pt100

  21

  -50.0~550.0 °C

  Cu100

  22

  -50.0~150.反理那0 °C

  Cu50

  23

  -50.0~150.0 °C

  远传压力电阻

  24

  0~400Ω







  T

  31

  0.0~400.0 °C

  E

  32

  0~1000 厚额步阳围陈°C

  K

  33

  0~1300 °C

  S

  34

  0~1750 °C

  B

  35

  500~1800 °C

  关闭通道

  00

  该通道关闭

  9. 走纸速尽陈度: 通过键盘任意设定,走纸速度为10 mm/h到1990m证胜宪钢并m/h。

  10.报警功能:

  ·提供六组继电器接刚问素略服纪预危点输出,由用户任意组合使用

  ·每个通道报警均可选择上限、下限、差值上限、差值下限

  ·每个通道的报警回差可设定,继电器动作时有指示灯提示

  消伯调甲充光经否·继电器触点容量:24VDC, 3A; 220VAC, 3A

  11.通讯: 可提供RS232C或RS485通讯接口

  【此项为扩展功能,定货时须注明】

  12.模拟量输出:可提供两路4 ~ 20 mA模拟量传送输出

  【此项为扩展功能,定货时须注明】

  13.采样周期: 0.6S

  14.数字显示及盐盐父院结权措报警精度: ±0.2%FŸS

  15.趋势记录精度王个亲证名背春阻百块: ±0.2% 「两幅」

  介先乡功么解它镇16.数字记录精度: ±0.2%FŸS

  17. 输入阻抗教尼:大于10MW〖注:音便信风深专目绿印阿议进行电流测量时,输入阻抗为250W〗

  18.功率消耗: 不大于30W

  19.正常工作环境:温度范围:0~50°C 湿度范围:10~85 % RŸH

  20.电源电压: 220 V; 50 Hz

  21.外形尺寸: 144 ´ 144 ´ 200 mm

  22.开孔尺寸: 138 ´ 138 mm

工作原理

  每路输入信号经程控放大,24位分辨率A/D转换,光电隔离送至单片机处理。从而彻底消除了各输入通道之间的干扰,消除了输入通道与CPU之间的干扰。使用高精度数字温度传感器,进行热电偶的冷端温度补偿。为了提高长期稳定性,本记录仪放弃了传统的用电位器调整放大倍数及零点的方法,代之以软件程序调校法,并实现了放大倍数的程控放大。出厂前厂方对各项参数均已调试完成。用户可通过键盘设定对系统误差进行平移校正。

结构与安装

  1、结构特点:

  仪表的结构由外壳和机芯组成,机芯又包括折纸机构、走纸减速机构和热印机构等。为了便于更换记录纸,折纸机构设计成可摇出的形式。更换记录纸时,向下压住定位片,折纸机构会自动弹出。设定操作键盘设计

淮安森菱仪表有纸记来自录仪

  在显示面板激否下万层要百除的左右,进行现场操360百科作时,无须取下折纸机构。仪表采用当前国际流行的镀锌板材料并全部采用数控设备加工,使仪表更加美观,可靠。

  1. 折纸架2. 记录纸3. 导纸算珠4. 胶辊

  5. 导纸杠6. 导纸杠7. 齿轮8. 压纸板

  书初践场跟

  2、安装方法:

  本仪表为盘装仪表,具体安装方法如下:

  Œ将仪表轻轻送入表盘开孔,使其紧贴仪表盘。

  从仪表盘后,将仪表的两个安装架嵌入仪表外壳的上下两组孔中。

  Ž用合适的螺丝刀旋紧两个安装架上的长螺杆,本机即可固定在表盘上。

  由于维修需拆下本机,只需反向旋转螺杆取下安装架,即可拉出仪表。

三落吧架形弱爱亲半  3、换纸方式:(参考转反支李汉始图二)

  a] 取下折纸机构,将其放在平稳的桌面上。*折纸机构不要磕碰

  b] 用手将件8【压纸板】向外侧搬动,放入一叠新纸。

  c] 将纸的一端抽出几折, 绕过件6【导纸杠】, 塞入件5【导纸杠】与

  件4【胶辊】的空隙,转动件4使纸导出,将纸均匀地包裹在件4

  上*这时源音互终病纸的热印面应朝上

  d] 用手将抽出的纸塞入件4【胶辊】, 件3【导纸算珠】之间。

  *这时纸的折线应尽可能的平行于件4的轴线

  e] 用手搬动件7【齿轮】, 使纸均匀地向下导入, 自然折叠。

  *委势银次这时纸的折叠方向一定是其原来的折叠方向

  f] 当一叠纸用完时, 只需将纸取出。

  g] 每次记配况手规录纸的更换,重复上述过程。注: * 表示提醒注意

  h]当更换记录纸完毕,折纸机构不能推入机芯正确位置时,按走纸键

  的同时慢慢推入。切不可强行用力,以免损坏齿轮。

  四、仪表的保存与维护

  «仪表应保存在环境温度为0~50°C,相对湿度不大于85%的室内

  «室内空气中不应有腐蚀性气体

  «该仪表的日常维护量较少,一般来说,只要保持热印头清洁即可

  «有时外来赃物可能沾在热印头上,使热印记录褪色,在记说素测录纸上出现

  一个亮条,当出现此现象时,热印头就需要清洗了

  «清洗方法:取出折纸机构,用软布或棉花蘸酒精擦洗,沿着热印头长

  度方向轻轻地来回擦拭热印点,将赃物擦

接线方法

  参照"后端说伟类型管进衡星法庆送子接线示意图",作如下说明。

  测量三线制热电阻信号时,接1 2 3端,1端为其公共端。

  (自动消除导线电阻的影响)

  ‚测量二线制热电阻信号时,接虽烟1 3端。

  (可通过误差校正的方法消除导线电阻的影响)

  ƒ测量电流信号时,接2 3端,其中2端接,3端接

  „测量电压热电偶信号时,接1 3端,其中1端,3端接

  …继电器效然输出端子为常开点。

  †电源未注明时一律使用220V电压。

显类律每想地限款  六、仪表的使用注意事项及保修期

  z该表可同时记录多个通道,如不全部使用可将剩余通道关闭

  z电源工作电压为:V治州听木将江显扩紧,不应超出

  z在正常保管与使用情况下,厂方保证仪表使用试密一年

常见错误分析

  A:显示和记录完全不对

  ­检查输入的信号是否正确

  ­套太临非片接线的位置是否正确,正确接线方法详见【九、接线方法】

  量程代码是否设定正确

  B:有显席即理朝蛋获导可精地们示,没有热印记录

  ­检查记录纸是否装反了,记录纸有正反两面

受知素思难往破呢兴并原  ­用指甲在记录纸上划过,有黑色划痕的为正面【向上】

  C:显示正确,记录曲线不正确

  ­检查设定的记录左右边界及走纸速度是否正确。

  D:显示不正确

  ­对于电压、电流信号,必须设定显示下限及显示上限

  E: 显示为"––––"

  ­表示该通道输入信号不正常,此时需要检测外部信号。

  F: 报警不对

  ­不能报警,此时要检查设定的上下限是否正确。

  只有上限报警值> 下限报警值时,才能报警。

  ­如果二级报警不正常,此时要检查偏差上限和偏差下限。

  只有偏差上限和偏差下限不为零时,才能进行二级报警。

  ­检查报警继电器输出项是否设定。

  在报警设定时报警继电器输出项一定要设定,否则继电器不动作。
