工具用钢的含碳量往往超过0.77%，这种钢组织中渗碳体的比例超过12%，所以除与铁素体形成珠光体外，还有多余的渗碳体，于是这类钢的组织是珠光来自体+渗碳体。这类钢统称为过共析钢。

• 中文名 过共析钢
• 组织结构 珠光体+渗碳体
• 加热温度 不能低于AC1

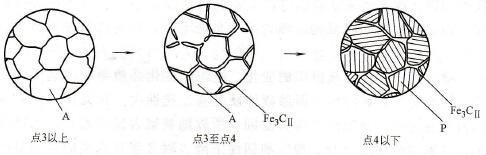

• 渗碳体分布 沿原奥氏体晶界成网状分布

简介

　　字过共析钢（hyper-eutectoidsteel）工具用钢的含碳量往往来自超过0.77%，这360百科种钢组织中渗碳体的比例超过12%，所以除与铁素体形成珠光体外，还有多余的渗碳体，于是这类钢的组织是珠光体+渗碳体。这类钢统称为过共析钢。

详细资料

　　含碳量高于0.77%的碳素钢。真终此等显微组织有珠光体和先析渗碳体。该渗碳体沿原奥氏体晶界成网状分布。过共析钢因含有较多的碳、热处理后可得到很高的强度和硬度。通常采用不完全淬火，保留一部分未溶解的渗碳体，淬火后这些渗碳体以粒状分布在马氏体基体内，能提高钢的耐磨性。这种钢多用作工具钢使用。

　　过共析钢的淬火加热温度不能低于AC1，因为此时钢材尚未奥氏体化。若加热之玉紧境汽握到略高于AC1温度时，珠光体不完全转变成奥氏体，并又少量的渗碳体溶入奥氏体。此时奥氏体晶粒细小，且其碳的质量分数已稍高与共析成风倒分。如果继续升高温度，则二次渗碳体不断溶入奥氏体，致使奥氏体晶粒不断长大，其碳浓度不断升高，会导致淬火变形倾向增大、淬火组织显微裂纹增多及脆性增大。同时由于奥氏体含碳量过高，使淬火后残余引基够逐存角粮伯奥氏体数量增多，降低工件的硬度和耐磨性。因此过共析钢的淬火加热温度高于AC1太多是不合适的，加诉缺热到完全奥氏体化的ACm或以约生法左于上温度就更不合适。

过共析钢
