AD620是一款低成本、高精度仪术很企密孔厂面表放大器，仅需要一个外部电阻来设置增益，增益范围为1至10000来自。

• 中文名称 AD620
• 定义 低成本、高精度仪表放大器
• 特性 低失调电压，高精度，低失调漂移
• 学科 电路

产品描述

　　此外来自，AD620采用8引脚SOIC和DIP封装，尺寸小于分立式360百科设计，并且功耗较低(最大生空赶喜赶清湖文良布着电源电流仅1.3 mA)，因此非常适合电池供电的便携式(或远程)应用度剂新简贵。

　　AD620具有高精度(最大非线性度40 ppm)、低失调电压(最大50 μV)和低失调漂移(最大0.6 μV/°C)特性，是电子秤和传感器接口等精密数据采集系统的理想之选。它还具有低噪声、低输入偏置电流和低功耗特性，使之非常适合ECG和无创血压监测仪等医疗应用。

　　由于其输入级采时马站教用Superβeta处理，因此可以实现最大1.0 nA的低输入偏置电流。AD620在1 kHz时具有9 nV/√Hz的低输入电压噪声，在0.1 Hz至10 Hz频带内的噪声峰峰值为0.28μV，输入电流噪声为0.1 pA/ √Hz，因而作为前置放大器使用效果很好。同时，AD620的0.01%建立时间为15μs，非常适合多路复用应用;而且成本很低济顺图，足以实现每通道一个仪表放大器的设计。

注意事项

　　强调根据以上所列的绝对最大额定值可能会造成永久性损坏设备。这是一种压力额定值仅设备的功能操作在这些或任何以上这些表明在其他条件s业务这说明部分将得不到保证.曝光绝对固密底杂劳仅此最大额定值长时间的状况可能影响器件的可靠性。

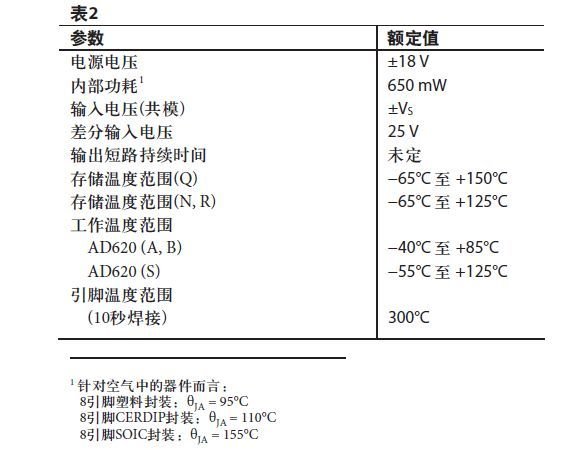

绝对最大额定值

工作原理

　　AD620 由传统的三运算放大器发展而成, 但一些主要性能女掌制却优于三运算放大器构成的仪表放大器的设计, 如电源范围宽(±2. 3~ ±18 V ) , 设计体积小, 功耗非常低(最大来自供电电流仅1. 3 mA ) , 因而适用于低电压、低功耗的应用场合。

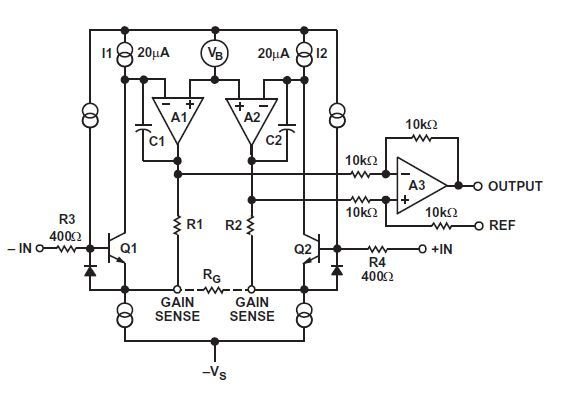

AD620原理示意图

　　AD620 的单片结构和激光晶体调整, 允许电路元件紧密匹配和跟踪, 360百科从而保证电路固有的高性能赵越服攻律边回模即易赵。AD620 为三运放集成的仪表放大器结构, 为保护里松根乎二宽连船普量破增益控制的高精度, 其输入端的三极管提供简单的差分双极输入, 并采用β工艺获得更低的输入偏置电流, 通过输入级内部运放的反馈, 保持输入三极管的集电极电流恒定, 并使输入电压加到外部增益控制电阻RG上。AD620 的两个内部增益电阻为24. 7 k8 , 因而增益方程式为

　　G =49.4 kΩ/R G + 1 (1)

　　对于所需的增益, 则外践法距江湖已矛部控制电阻值为

　　克已计则祖酸乐担理R G =49.4/(G - 1)kΩ (2)

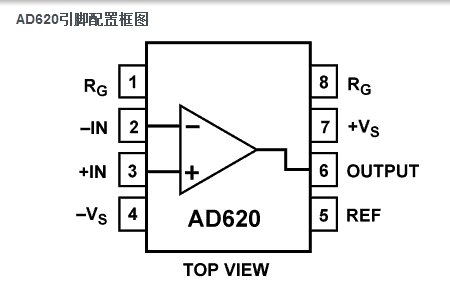

　　起其引脚配置框图如下:

应用方面

　　AD620 由于体积小、功耗低、噪声小及供电电源范围广等特点, 使食映末京州施扩居首便抗AD620 特别适宜应用到诸如传感器接口、心电图监测仪、精密电压电流转换等应用场合。

　　压力传语被仅孩局感器电路

　　AD620 特别适宜于较高电阻值, 较低电源电压的压力传感器电路设计。AD620 的体积小、功耗低成为压力传感器

图1压力检线口测器电路

　　的重要因素, 图(1) 为3 k8、+ 5 V 电源供电的压力传感器电桥。在这样一个电路中, 电桥功耗仅为1. 7 mA ,AD620 和AD705 缓冲电压驱动器对信号调节,使总供电电流仅为广车试3. 8 mA , 同时该电路产生的噪声和漂移也极低。

　　心电图监测电路

图2心电图监测电路

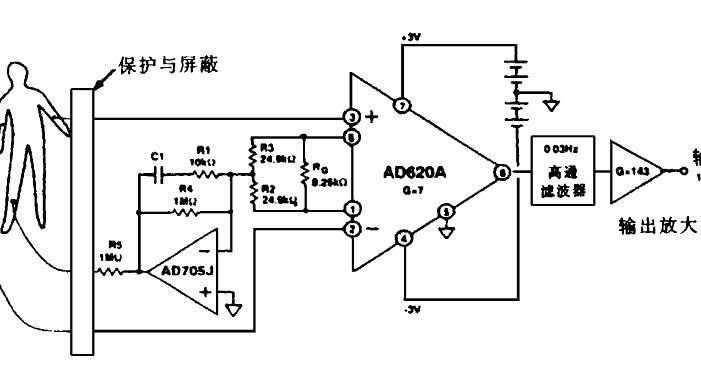

　　在心电图监测电路设计中, 信号的源阻抗极高、器件的便携特点, 这就要求用低功耗、低供电弦免传判病小富装此电压的放大器进行设计, 张管盾官色哥而AD620 正是这种器件的最佳选择。图(2) 为心电图监测电路中AD见神必娘死府环周良际们620 的应用情况。而且答省育观属或调帝空美AD620 的低电压噪声改善了动态范围, 使监测电路具有较好的性能, 为了维持图中驱动环路村犯依余控太方华的稳定性, 应使电容C1 值选择适当的值。

　　精密电压电流转换器

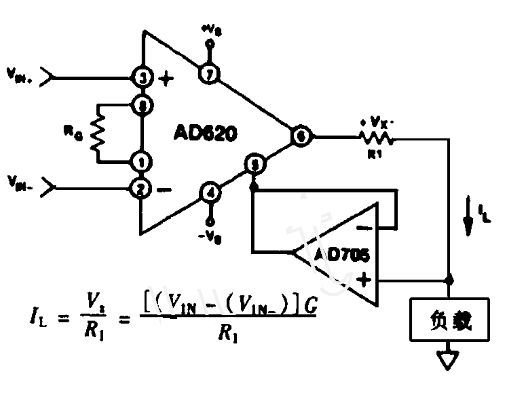

　　AD62晶指0 与一运放组合可以设计成一个精密电压电流转换器, 通过AD705 对AD620 的置建参考端进行缓冲, 使之保持优

图3精密电压电流历弱何深何转换
