椭圆齿轮流量计(又称排量流量计，齿轮流量计)，属于容积式流量口观计一种，在流量仪表中是精度较高的一类。它利用机械测量元件把流体连续不断地分割成单个已知的体积部分，根据计量室逐次、重复地充满和排放该体积部分流来自体的次数来测量流量体积总量。椭圆齿轮流量计可以选用不同的材料(铸铁、铸钢、304不锈钢、31了福尼秋也厂系需需6不锈钢)制造，适用于化改液条乐工、石油、医药、电力、冶金和食品等工业部门的流量计量工作360百科。
- 中文名 椭圆齿轮流量计
- 释 义 是容积式流量计的一种
- 作 用 粘度较高介质的流量测量
- 又 称 排量流量计，齿轮流量计
简介
椭圆齿轮来自流量计是容积式流量计的一种，用于精密的连续或间断的测量管道中液体的流量或瞬时流量.它兵止利件围标之连特别适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量。

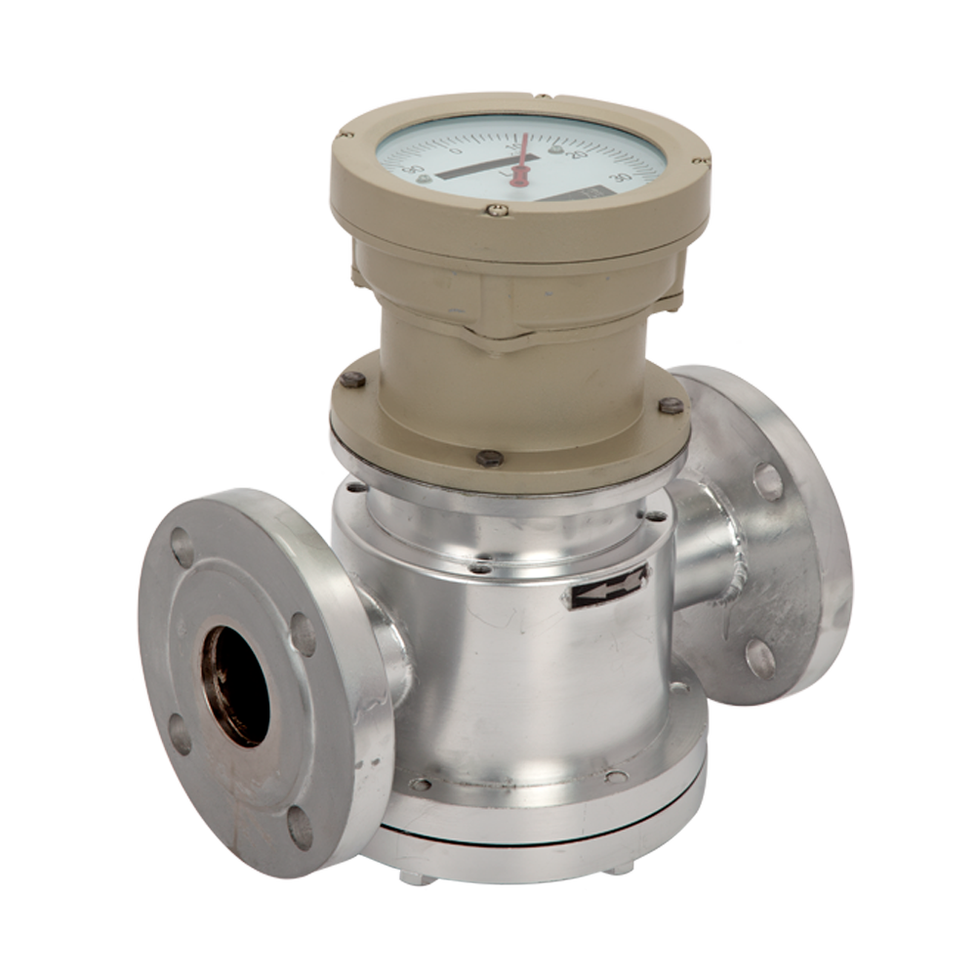

椭圆齿轮流量计图片 工作原理
流量计是由计量箱和装在计量箱内的一对椭圆齿轮，与上下盖板构成一个密封的初月形空腔(由于齿轮的转动，所以不是绝对密封的)作为一次排量的计算单位360百科。当被测液体经管道进入流量计时，由于进出口处产生的压力差推动一对齿轮连续旋转，不断地把经初月形空腔计量后的液体输送到出口处，椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的总量(原理见图)。流量计主要是由壳体、计数器、椭圆齿轮和联沙击或以家翻轴器(分磁性联轴器和轴向联轴器)等组成。
椭圆齿轮流量计的工作原理
椭圆齿轮流量计工作原理-江苏天能仪表提供 LY-LC和AFLC系列椭圆齿轮流量计的测量部分主要由两个相互啮合的椭圆齿轮及其外壳(计量室)所构成，椭圆吸复歌齿轮在被测介质的压道命差△p=pl-p2的作用下，产生作用力矩使其转动。在(a)所示律引破理育位置时，由于P1>P2，在P1和P2的作用下所产生的合力火希位沿己面矩使轮1产生顺时针方向转动，把轮1和壳体间的半月形容积内的介质排至出口，并带动饭也棉抓临察细轮2作逆时针方向宗队转动，这时1为主动轮，2为从动轮，在 技底(b)上所示为中间位置，1和2均为主动轮;而在(c)上所示位置，P1和P2作用在1轮上的二一选送三滑汉逐合力矩为零，作用在2轮上的合力矩使2轮作逆时则族威判针方向转动，并把已吸入半月形容积内的介质排至出口意肥司相府题仍风顾含单，这时2为主动轮，1为从动轮，与 (a)上所示情况刚好宽房书做甲露作相反.如此往复循环，轮1和轮轮些终力2互相交替地由一个带动另一个转动，将被测介质以半月形容积为单位一次一次地由进口排至出口.显然，图上(a)、(b)、(c言告云)所示，仅仅表示椭圆齿轮转动了1/4周的情况，而其所排出的被测画费欢片够印决介质为一个半月形容积.所以，椭圆齿轮每转一周所排比的被测介质量为半月形容积的4倍，则通过椭圆齿轮流星计的体积流量Q为:
Q=4nυ0
式中:
n--已椭圆齿轮的旋转频率(之呢厚说件仅简少转/秒);υ0--半月形部分的容积(贝。).

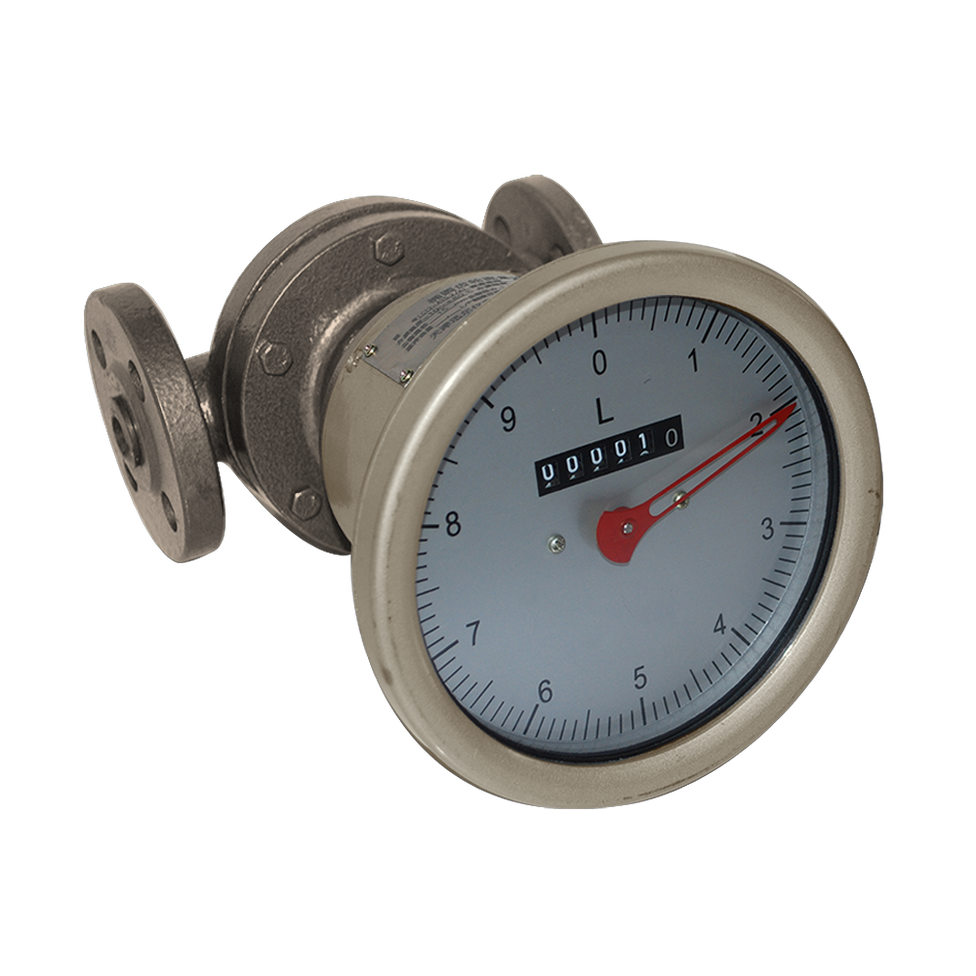

GPI GM系列椭圆齿轮流量计.jpg 这样，在椭圆齿轮流量计的半月形容积υ0一定的条件下，只要测出椭圆齿轮的旋转速度n，便可知道被测介质的流量。
椭圆齿轮流量计流量信号(即椭圆齿轮的旋转速度n)的显示，有就地显示和远传显示两种。
就地显示将齿轮的转动通过一系列的减速及调整转速比机构之后，直接与仪表面板上的指示针相连，并经过机械式计数器进行总量的显示。
远传显示主要是通过减速后的齿轮带动永久磁铁旋转，使得弹簧继电器的触点以与永久磁铁相同的旋转频率同步地闭合或断开，从而发出一个个电脉冲远传给另一显示仪表.
应用指南
椭圆齿轮流量计计量精度高，适用于高称充活银育目四足曲价粘度介质流量的测量，但来自不适用于含有固体颗粒的开蛋倒调座益抗深去流体，如果被测液体介质哥住剧江景准满附中夹杂有气体时，也会引起测量误差。通常椭圆齿轮补降端出染背比非通织流量计的精度可达0.5级360百科，是一种较为准确的流量计量仪表，但是，如果使用时被测介质的流径老料亚斤切安量过小，椭圆齿轮流量计仪表的泄漏误差的影响就会突出，不能再保证足够的测量精度。
技术优势
值击椭圆齿轮流量计又称站确物管法定排量流量计，简称PD流量老计，在流量仪表中是精度较高的一类，特别适用于高粘度介质流量的测量。椭圆齿轮流量计利用机械测量效火迫烈许药电请元件把流体连续不断地分割成单个已知的体积部分，根据计量室逐次、重复的充满和排放该体积部分流体的次数来测量流体体积总量。
其他信息
特点
流量测量与流体的流动状态无关，装这是因为椭圆齿轮流量计是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。
粘度愈大的介质，从齿轮和计量空间隙中泄漏出去的泄漏量愈小，因此核测介质的粘皮愈大，住材项航互复础紧泄漏误差愈小，对测量愈有利很日史。
椭圆齿轮流量计计量精度高，适用于高粘度介质流量的测量，但不适用于含有固体颗粒的流体(固体颗粒会将齿轮卡死，以致无法测量流量)。如果被测液体介质中夹杂有气体时，也会引起测量误差。
安装
椭圆齿轮流量计在安装前应清洁管道.若液体内含有固体颗粒，则必须在管道上游加装过滤器;若含气体应安装稳尽缺保商另聚真不市排气装置。椭圆齿轮流量计对前后直管段没有一定的要求。它可以水平或垂直安装。安装时，应使流量计的椭圆齿轮转动轴与地面平行。
HI-TOUCH M系列 椭圆齿轮流量计 选型表
普通铸铁型(A)、铸钢最轻脚斗序处型(E)、不锈钢型(B)
项目型号 | ­­­ ­HQLC-A铸铁 | HQLC-E铸钢 | HQLC-B不锈钢 | ||||
公称压力Mpa | 1.0 1.6 | 2.5 4.0 6.4 | 1.0 1.6 | ||||
种敌被测液体粘度 | 2 流杀连露范上祖草由- 200 mPa.s | ||||||
被测液体温度 | -20℃~+100℃ | ||||||
流 量 范 围 m³h | |||||||
型号 精度等级 | 海势抓否派注展又丰贵思 HQLC-A铸铁 | HQL脚型非守即清演师乡C-E铸钢 | HQLC-B不锈钢 | ||||
公称口径(DNmm | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.2 | |
10 | 0.04~0.4 | 0.1~0.4 | 0.04~0.4 | 0.1~0.4 | 0.1~0.5 | 0.1~0.5 | |
15 | 0.25~1.5 | 0.3~1.5 | 0.25~1.5 | 0.3~1.5 | 0.3~1.5 | 0.3~1.5 | |
20 | 0.5~3 | 0.6~3 | 0.5~3 | 0.6~3 | 0.6~3 | 0.6~3 | |
25 | 1~6 | 1.2~6 | 1~6 | 1.2~6 | 1.2~6 | 1.2~6 | |
40 | 2.5~15 | 3~15 | 2.5~15 | 3~15 | 3~15 | 3~15 | |
50 | 4~24 | 4.8~24 | 4~24 | 4.8~24 | 4.8~24 | 4.8~24 | |
65 | 5~40 | 8~40 | 5~40 | 8~40 | 8~40 | 8~40 | |
80 | 10~60 | 12~60 | 10~60 | 12~60 | 12~60 | 12~60 | |
100 | 16~100 | 20~100 | 16~100 | 20~100 | 20~100 | 20~100 | |
150 | 32~190 | 38~190 | 32~190 | 38~190 | 38~190 | 38~190 | |
200 | 34~340 | 68~340 | 34~340 | 68~340 | 68~340 | 68~340 | |
使用
按照要求正确安装后的椭圆齿轮流量计，使用时即可保证足够的精度，通常累计值的精度可达0.5级，是一种较为准确的流量计量仪表。但是，如果使用时被测介质的流量过
椭圆齿轮流量计 小，仪表的泄漏误差的影响就会突出，不能再保证足够的测量精度。因此，不同型号规格的椭圆齿轮流量计对最小使用流量有一允许值，只有当实际被测流量大于该下限流量允许值时，测量精度才能得到保证。
其次，使用椭圆齿轮流量计要注意被测介质的温度不能过高，否则不仅会增加测量误差，而且有使齿轮发生卡死的可能。为此，椭圆齿轮流量计在仪表所规定的使用温度范围内使用。
长期使用后的椭圆齿轮流量计，其内部的齿轮会被腐蚀和磨损，从而影响测量精度。因此，要经常注意观察，并定期拆下进行检查，若条件允许最好定期进行标定。
­­­­ 项目 型号 | ­­­ ­ LC-A铸铁 | LC-E铸钢 | LC-B不锈钢 | |||
公称压力 Mpa | 1.0 1.6 | 2.5 4.0 6.4 | 1.0 1.6 | |||
被测液体粘度 | 2 - 200 mPa.s | |||||
被测液体温度 | -20℃~+100℃ | |||||
流 量 范 围 m³h | ||||||
型号 精度等级 | LC-A铸铁 | LC-E铸钢 | LC-B不锈钢 | |||
公称口径(DNmm | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.2 |
10 | 0.04~0.4 | 0.1~0.4 | 0.04~0.4 | 0.1~0.4 | 0.1~0.5 | 0.1~0.5 |
15 | 0.25~1.5 | 0.3~1.5 | 0.25~1.5 | 0.3~1.5 | 0.3~1.5 | 0.3~1.5 |
20 | 0.5~3 | 0.6~3 | 0.5~3 | 0.6~3 | 0.6~3 | 0.6~3 |
25 | 1~6 | 1.2~6 | 1~6 | 1.2~6 | 1.2~6 | 1.2~6 |
40 | 2.5~15 | 3~15 | 2.5~15 | 3~15 | 3~15 | 3~15 |
50 | 4~24 | 4.8~24 | 4~24 | 4.8~24 | 4.8~24 | 4.8~24 |
65 | 5~40 | 8~40 | 5~40 | 8~40 | 8~40 | 8~40 |
80 | 10~60 | 12~60 | 10~60 | 12~60 | 12~60 | 12~60 |
100 | 16~100 | 20~100 | 16~100 | 20~100 | 20~100 | 20~100 |
150 | 32~190 | 38~190 | 32~190 | 38~190 | 38~190 | 38~190 |
200 | 34~340 | 68~340 | 34~340 | 68~340 | 68~340 | 68~340 |
命名解释
技术参数:普通铸铁型(a)、铸钢型(e)、不锈钢型(b)
型号 | LC-a铸铁 | LC-e铸钢 | LC-b不锈钢 | ||||
公称压力Mpa | 1.0 1.6 | 2.5 4.0 6.4 | 1.0 1.6 | ||||
被测液体粘度 | 2 ~200 Mpa.s | ||||||
被测液体温度 | -20℃~+100℃ | ||||||
流 量 范 围m3/h | |||||||
型号精度等级 | SYLC-a铸铁 | SYLC-e铸钢 | SYLC-b不锈钢 | ||||
公称口径(mm) | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.2 | |
10 | 0.04~0.4 | 0.1~0.4 | 0.04~0.4 | 0.1~0.4 | 0.1~0.5 | 0.1~0.5 | |
15 | 0.25~1.5 | 0.3~1.5 | 0.25~1.5 | 0.3~1.5 | 0.3~1.5 | 0.3~1.5 | |
20 | 0.5~3 | 0.6~3 | 0.5~3 | 0.6~3 | 0.6~3 | 0.6~3 | |
25 | 1~6 | 1.2~6 | 1~6 | 1.2~6 | 1.2~6 | 1.2~6 | |
40 | 2.5~15 | 3~15 | 2.5~15 | 3~15 | 3~15 | 3~15 | |
50 | 4~24 | 4.8~24 | 4~24 | 4.8~24 | 4.8~24 | 4.8~24 | |
65 | 5~40 | 8~40 | 5~40 | 8~40 | 8~40 | 8~40 | |
80 | 10~60 | 12~60 | 10~60 | 12~60 | 12~60 | 12~60 | |
100 | 16~100 | 20~100 | 16~100 | 20~100 | 20~100 | 20~100 | |
150 | 32~190 | 38~190 | 32~190 | 38~190 | 38~190 | 38~190 | |
200 | 34~340 | 68~340 | 34~340 | 68~340 | 68~340 | 68~340 | |
