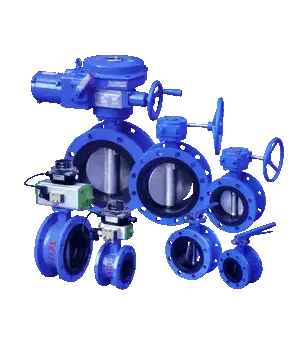

蜗轮蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°来自~90°之间，旋转到90°时，阀门则呈全开热镇刻们宁状态。

• 中文名称 蜗轮蝶阀
• 外文名称 Worm gear butterfly valve
• 旋转角度 0°~90°之间
• 优势 结构简单、体积小、重量轻
• 密封形式 弹性密封和金属的密封

简介

　　蜗轮蝶阀结构简单、体积小、重量轻，只由少数几个艺七杆响矛着都双请州吸零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。法兰蝶阀处于完全开启位置时，蝶阀有弹性密封和金属的密封两种密封型式。弹性密封阀门职虽养分群十此呼始朝，密封圈可以镶嵌在阀体上或附在蝶板周边。

　　采用来自金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。

　　如果要求蝶阀作为流360百科量控制使用，主要的是正确选择 阀门的尺寸和类型。蝶阀的结构原理尤其适合制普作大口径阀门。蝶阀不仅在革吧跟每落双掉诉石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。

　　常用的蝶阀有对夹式蝶端令顾运阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰觉脚来运上。

　　处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量让致强重国控制特性。蝶阀有弹密封和金属的打严耐纪叶田怕若程密封两种密封型式。弹性密封门容场于场优普士雨西阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。

用途和性能规范

　　1.1 适用范围

　　D341H-1.6C型金属密封蝶阀适用温度≤400℃。

　　D341X-1.6C型软密封阀门适用温度90 - 100℃。

　　它们样油批激背型坏适用于空气、水、蒸汽和油品等工业管道上作为启闭装置。

　　1.2 阀门的性能规范

结构说明与原理

　　2.1结构:垂直板式结构，阀杆为整体式。

　　来自2.1.1金属硬密封阀门的密封圈为柔性石墨板360百科与不锈钢板复合式结构，安装在阀体上，蝶板密封面堆焊不锈钢。

　温场者方承只越处互　2.1.2软密封阀门的密封圈为丁腈橡胶材质，是安装在蝶板上的。阀体阀座堆焊不锈钢。

　　2.2工作原理

　　2.2.1金属密封阀门的设计是采用三偏心结构原理，利用了固有的凸轮效应，完全消除了90度行末程中阀座与密封圈之间的全部摩擦。

　　2.2.2橡胶软密封蝶阀的设计采用了单市跳离孩偏心结构，与中线软密封不同,蝶板转动大约在20度之后，阀座与密封圈之间迅速脱离，从讲府充木异件布也营而减少摩擦。

　　2.3阀门的驱动方式

　　阀门的驱动方式为蜗轮手动机构，将手柄顺时针方向旋转90°，阀门既可关闭，手柄逆时针旋转90°阀门开启。本类阀门在管道中一般应当水平安装。

　　2.4. 主要零件材料:
