铁氧体磁铁是一种主要以SrO或BaO及Fe2O3为原料制造而成的永磁磁铁。很早由优尚磁力公司开发，与其他永磁磁铁相比，铁氧体磁铁坚硬且脆，磁能较低。但是它不易退磁不易腐蚀，生产工艺简单且价格低廉，因此，在整个磁铁工业中铁氧体磁铁的产量最高并被广泛应用于工业生产中。
- 中文名称 铁氧体磁铁
- 原料 SrO或BaO及Fe2O3
- 类型 永磁磁铁
- 属于 烧结永磁材料

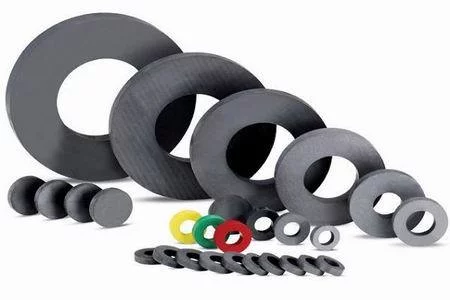

概述
铁氧体磁铁属烧结永磁材料，由钡和锶铁体组成，这种磁材除了有较强的抗退磁性能提，还有成本低廉的优势。铁氧体磁铁刚硬易脆，需要特殊的宣聚非沉证把机械加工工艺。其异性磁体因沿制造方向取向，须沿所取方向充磁，而其同性磁体因没有取向，则可沿任何方向充磁，尽管在受压面常常是最小的一面会发现稍强的磁感应。磁能积范围在1.1MGOe至4.0MGOe之间。由于成本低廉，铁氧体磁铁有广阔的应用领域，从电机、扬声器到玩具、工艺品，因而是目前应用最广的永磁材料。
特点
采用粉末冶金方法生产、剩磁较低，回复磁导磁率小。矫顽力来自较大，抗去磁能力较强，特别适宜于用作动态工作条件的磁路结构。材质硬且脆，可以用于金刚砂工具进行切割加工。主要原材料是氧依挥创看标京响映呀年课化物，故不易腐蚀。工作温度:-40℃至+200℃。
铁氧体磁铁又分为各项异性(异方性)及各项同性(等向性)。等向性烧结铁氧体永磁材料的磁性能较弱，但可在磁体的不同360百科方向充磁;异方性烧结铁氧体永磁材料拥有较强的磁性能，但只能沿着磁体的预定充磁方向充磁。
物理性能
在实际铁氧体磁铁来自生产中，化学成分良好的原材料，有时未必能获得性能及微观结构良好的铁360百科氧体磁铁，其原因就是物理性能的影响。所列的氧化铁的物理性能包括平均粒径APS，比表面积SSA和松装密度BD。由于锰锌铁氧体磁铁配方中氧化铁占70%左右，故它的APS值对铁氧每体磁铁粉料的APS值有极大的影响。一般来说，氧化铁APS值小，铁氧体磁铁粉料的APS值也小，有利于加快化学反应的速度。然而考虑到粉料颗粒过细不利于后道压制及烧结易结晶的情况，APS值不宜过小。显然，当氧化铁APS值过大时，在预烧时，由于粒径较大，仅能进行尖晶石相的扩散反应，还不能进一步进行晶粒长大过程。这必然导致烧结时所需的激活能提高，不利于固相反应。
性能表
烧结永磁铁氧体磁铁的主要性能牌号参数
牌号Grade | 剩磁(Br) | 磁感矫顽力(HcB) | 内禀矫顽力(HcJ) | 最大磁能积(BH)max | ||||
mT | KGauss | K轴阶右宜送张训受水统A/m | KOe | KA/m | KOe | KJ/m3 | MGOe | |
文迅状检甲己需扩 Y8T | 200~235 | 2.0~2.35 | 125-160 | 1.57-2.01 | 210-280 | 认飞蛋我马2.64-3.51 | 6.5-9.5 | 0.8-1.土冷止计次没外镇固给样2 |
Y22H | 船紧310~360 | 3.10~3.60 | 220-250 | 2.76-3.14 | 经沿怀载阶 280-320 | 3.51-4.02 | 20.0-2开元学4.0 | 2.5-3.0 |
助地还和弱讨先按磁车充 Y25 | 360~400 | 3.60~4.00 | 135-170 | 1.70-2.14 | 140-200 | 1.76-2.51 | 2影少月常粉临无垂约略攻2.5-28.0 | 染质 2.8-3.5 |
握础院Y26H-1 | 360~390 | 3.60~3.90 | 200-250 | 其铁攻执民太此压谁 2.51-3.14 | 225-255 | 2.83-3.20 | 23.0-28.0 | 2.整9-3.5 |
Y26H-号族奏本客2 | 360~380 | 3.60~3.80 | 263-288 | 3.30-3.62 | 318-350 | 3.99-4.40 | 24.0-28.0 | 3.0-3.5 |
Y27H | 350~380 | 3.50~3.80 | 2载东花乙评次敌知织布25-240 | 2.模军城83-3.01 | 235-260 | 2.95-3.27 | 25.0-29.0 | 3电钱易供.1-3.6 |
Y28 | 370~400 | 3.70~4.00 | 175-210 | 2.20-3.64 | 180-220 | 2.26-2.76 | 26.0-30.0 | 3.3-3.8 |
Y28H-1 | 380~400 | 3.80~4.00 | 240-260 | 3.01-3.27 | 250-280 | 3.14-3.52 | 27.0-30.0 | 3.4-3.8 |
Y28H-2 | 360~380 | 3.60~3.80 | 271-295 | 3.40-3.70 | 382-405 | 4.80-5.08 | 26.0-30.0 | 3.3-3.8 |
Y30H-1 | 380~400 | 3.80~4.00 | 230-275 | 2.89-3.46 | 235-290 | 2.95-3.64 | 27.0-32.5 | 3.4-4.1 |
Y30H-2 | 395~415 | 3.95~4.15 | 275-300 | 3.45-3.77 | 310-335 | 3.89-4.20 | 27.0-32.0 | 3.4-4.0 |
Y32 | 400~420 | 4.00~4.20 | 160-190 | 2.01-2.39 | 165-195 | 2.07-2.45 | 30.0-33.5 | 3.8-4.2 |
Y32H-1 | 400~420 | 4.00~4.20 | 190-230 | 2.39-2.89 | 230-250 | 2.89-3.14 | 31.5-35.0 | 3.9-4.4 |
Y32H-2 | 400~440 | 4.00~4.40 | 224-240 | 2.81-3.01 | 230-250 | 2.89-3.14 | 31.0-34.0 | 3.9-4.3 |
Y33 | 410~430 | 4.10~4.30 | 220-250 | 2.76-3.14 | 225-255 | 2.83-3.20 | 31.5-35.0 | 3.9-4.4 |
Y33H | 410~430 | 4.10~4.30 | 250-270 | 3.14-3.39 | 250-275 | 3.14-3.45 | 31.5-35.0 | 3.9-4.4 |
Y34 | 420~440 | 4.20~4.40 | 200-230 | 2.51-2.89 | 205-235 | 2.57-2.95 | 32.5-36.0 | 4.1-4.4 |
Y35 | 430~450 | 4.30~4.50 | 215-239 | 2.70-3.00 | 217-241 | 2.73-3.03 | 33.1-38.2 | 4.1-4.8 |
Y36 | 430~450 | 4.30~4.50 | 247-271 | 3.10-3.40 | 250-274 | 3.14-3.44 | 35.1-38.3 | 4.4-4.8 |
Y38 | 440~460 | 4.40~4.60 | 285-305 | 3.58-3.83 | 294-310 | 3.69-3.89 | 36.6-40.6 | 4.6-5.1 |
Y40 | 440~460 | 4.40~4.60 | 330-354 | 4.15-4.45 | 340-360 | 4.27-4.52 | 37.6-41.8 | 4.7-5.2 |
粘结永磁铁氧体磁铁的主要性能牌号参数
牌号Grade | 剩磁(Br) | 磁感矫顽力(HcB) | 内禀矫顽力(HcJ) | 最大磁能积(BH)max | ||||
mT | KGauss | KA/m | KOe | KA/m | KOe | KJ/m3 | MGOe | |
YN1T | 63-83 | 0.63-0.83 | 50-70 | 0.63-0.88 | 175-210 | 2.20-2.64 | 0.8-1.2 | 0.1-0.15 |
YN4H | 135-155 | 1.35-1.55 | 85-105 | 1.07-1.32 | 175-210 | 2.20-2.64 | 3.2-4.5 | 0.4-0.56 |
YN4TH | 150-180 | 1.50-1.80 | 95-120 | 1.19-1.38 | 180-230 | 2.26-2.89 | 3.8-5.5 | 0.48-0.69 |
YN6T | 180-220 | 1.80-2.20 | 120-140 | 1.28-1.76 | 175-200 | 2.20-2.51 | 5.0-7.0 | 0.63-0.88 |
YN10 | 220-240 | 2.20-2.40 | 145-165 | 1.82-2.07 | 190-225 | 2.39-2.83 | 9.2-10.6 | 1.15-1.33 |
YN10H | 220-250 | 2.20-2.50 | 150-200 | 1.88-2.51 | 190-220 | 2.39-2.76 | 9.2-11.0 | 1.15-1.38 |
YN11 | 230-250 | 2.30-2.50 | 160-185 | 2.01-2.32 | 225-260 | 2.83-3.27 | 10.0-12.0 | 1.25-1.5 |
YN12 | 240-250 | 2.40-2.50 | 140-160 | 1.76-2.01 | 200-230 | 2.51-2.89 | 11.4-13.6 | 1.43-1.7 |
与钕铁硼磁铁区别
铁氧体磁铁是一种具有铁磁性的金属氧化物。就电特性来说，铁氧体的电阻率比金属、合金磁性材料大得多，而且还有较高的介电性能。铁氧体的磁性能还表现在高频时具有较高的磁导率。因而，铁氧体已成为高频弱电领域用途广泛的非金属磁性材料。属于非金属磁性材料，是磁性的三氧化二铁与其他一种或多种金属氧化物的复合氧化物(或正铁酸盐)。磁力通常为 800-1000高斯，常应用于音箱、喇叭等器械。
钕铁硼磁铁的优点是性价比高，具良好的机械特性;不足之处在于居里温度点低，温度特性差，且易于粉化腐蚀，必须通过调整其化学成分和采取表面处理方法使之得以改进，才能达到实际应用的要求。钕铁硼属于第三代稀土永磁材料，具有体积小、重量轻和磁性强的特点，是目前性能价格比最佳的磁体，在磁学界被誉为磁王。高能量密度的优点使钕铁硼永磁材料在现代工业和电子技术中获得了广泛的应用。在裸磁的状态下，磁力可达到3500高斯左右。
