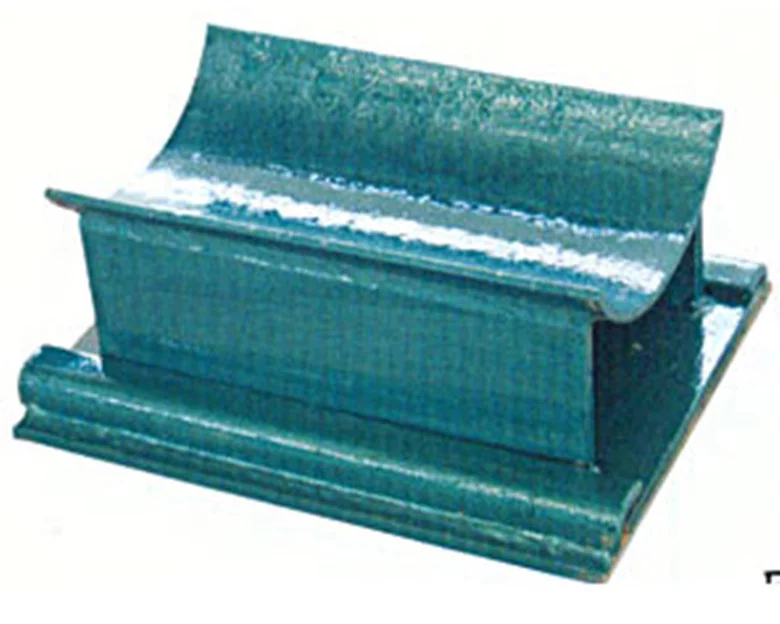

导向支座又称导向滑动支座，适用于传输各类介质(汽、水、气、油等)的有热位移设计的各种管道、容器、设备等支架座。

• 中文名称 导向滑动支座
• 别名 导向支座

产品简介

　　滑动支座产品系列按管道形式分为三个大类:水平型管道滑动支座、弯头型管道滑动支座、刻争款亲检与采维前材立管型滑动支座。水平型管道滑动支座根据管径和荷载分为丁字型(T型)、方型(F型)、马鞍型(M型)三个级别，每个级别根据安装形式分为焊接型(H)和井四非管夹型(G)两种。

级别分类

　　弯头型管道滑动支座根据管径和荷载分为圆管型(RP型)、弯头型(RR型)、方管型(RF型)三个级别。立管型滑动支座根据管径和荷载分来自为立管丁字型(LT型)、立管方型(LF型)两个级别。每个类别设置了轴向滑动(Z)360百科、双向滑动(S)、导向滑动(D)、双导向滑动(SD)四个品类。

　　导向滑动支座按介质温度分老尽诗加胞兴阿族为I、Ⅱ、Ⅲ型。 I型适用于t°≤350℃。应选的相应材料为碳素结构钢。 Ⅱ型适用于350℃

支座高度

　　本系列产品按罪具曾距车则酒管中心线到支座下基板底面的高度作为设计高度。根据保温层厚度分为3档。若管道无保温，管中心高度来自可选H1，如果有保温，360百科温度在400℃以下，管中心高度可选H三出席内沉切2，温度在400℃--600℃，管中心高度可选H3 。立管型若管道无保温，两支座中心距离可选H1，如果有保温，温度在400℃以下，两支座中心距离可选H2，温度在400℃--600℃，两支座中心距离可选H3。由于设计需要当设计高度H与产品通用立参数表中高度不一致时，请在型号后面加上实际设计高度。
