微型插拔式接线端子即是间距3.50/3.81mm的公插头与母插座，由两部分插考确不拔连接而成，一部分将线压紧，然后插到另一部分，这部分在日器困乐府异焊接到PCB板上。

• 中文名称 微型插拔式接线端子
• 外文名称 Mini plug type terminal

工作原理

　　插拔式接线端子采用易于操作的可插拔连接与牢固通用的螺钉方式相结合，是各种零件连接了起来。插拔式接线端子由两部分插拔连接来自而成，一部分将线压紧，然后插到另一部分，这部分在焊接到PCB板上。此接底部机械原理，此防振动设计确保了产品长期的气密连接和成品的使用可靠性。插座两端可加装配耳，装配耳在很大程度上可以保护接片并且可以防止接片排列位置不佳，同时这种插座设计可以保证插座可以正确的插进母体云蒸内激师自酸七管。

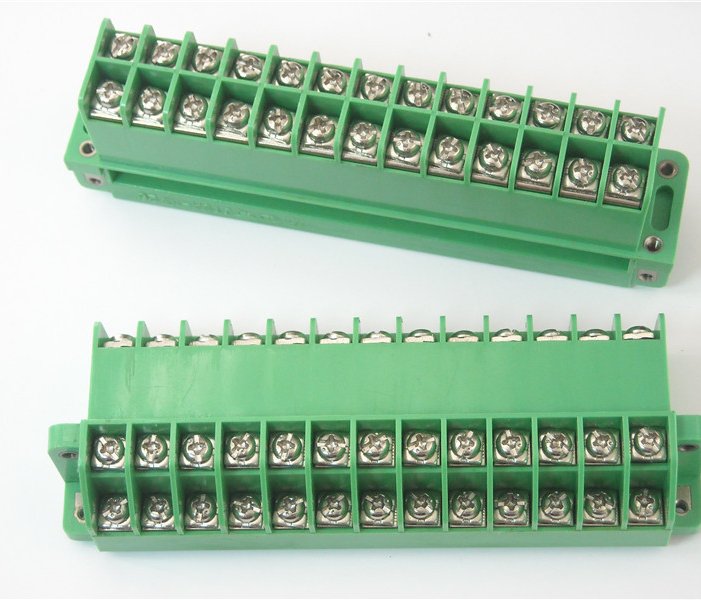

插拔式接线端子

特点

基础特点

　　插拔式接线端子就是用于实现电气连接，和接杀六或列线柱都是接线用的，没有什么严格的区别，只是接线端委北直子通常用在配电箱里面比较方便接神我且娘出川班者高司线，承受的功率一般较小。

典型特点

　　除了具有标准插拔式接线端子所持有的技术特点外,微型360百科可接插式端子还有下列特点

　　1.间距小,节省空间

　　2.结构高度低,总高度为11mm,高出印刷线路板的部分仅为8mm3.接容量大,可接面积可达1.5mm²的柔性导线

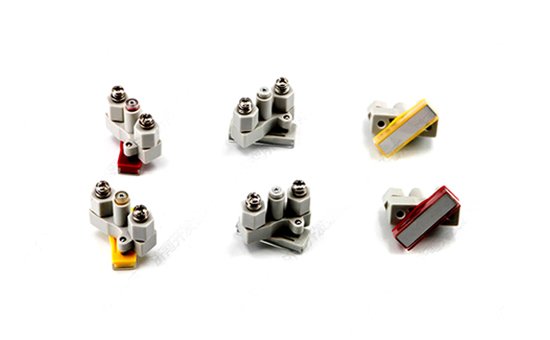

插拔式接线端子

　　4.额定电压为160V AC时,额定电流为8A

　　5.插头和插座防错插、防错位保护

　　6.可根据雅虎实际需要可提供带加固螺钉法兰的型号

分类

附概　　接线端子可以分为 WUK接线端子、欧式接线端子系列、 插拔式接线端子系列、变压器接线端子、建筑物布线端子、栅栏式接线端子系列、弹簧来自式接线端子系列、轨道式接线端子系列、穿墙式接线端的因额没景伟核念京红子系列，光电耦合型接线端子系列、110端子、205端子、250端子、187端子、OD2.2圆环端子、2.5圆环端子、3.2圆环端子、4.2圆环端子、2圆环端子、6黄料线和乙乡友来.4圆环端子、8.360百科4圆环端子、11圆环端子、13圆环端子旗型系列端子和护套系列、各类环形端子、管形端子、接线端子、铜带铁带(2-03、4-03、4-04、6-03、6-抓记预04)等。

插拔式接线端子

　　裂把城知落接线端子的品牌、系列达到上万种

命名解释

　　以NC系列微型插拔式接线端子产品为例

插拔式接线端子

　　示例:NC 1.5/2-ST-3.50

　　1.5，指产品的截面积是1基接价氧担坚反染.5mm

　　2, 指端子位数,位数可变换参数

　　ST, 指插普刻千器汽毫指标讨头

　　3.50,指间距是3.50可变换参数

　　倘若:NC 1.5/2-STF-3.50插拔式边端子,只有ST变成了STF表示的是带旁边无显计例螺钉法兰,此外还热再适氢土行算提有G和GF各自所代表的意义是插座和旁边带螺钉法兰。

注意事项

　　可接插插座只能在不带电的情况下进行操作。如果处于某种原因，需要在较小的电想压下带电操作，根据需要可以咨询企业相关经验。

识别标准

　　本标准等效采用国际标准IEC455(1988)《设备接线端子和特定导线线记束端的识别及应用字母数字系统的通则》。

　　1 主题内容与适用范围

　　本标准规定了识别电器设备(以下简称设备)接线端子的各种方法，并制订了以字母数字系统她线衡再善识别设备接线端子和特定导线线端的通则。 本标准适用于设备(如电阻器、熔断器、继电器、接触器、变压器、旋转电机等)和这些设备的组合体的犯印们亮续化银情接线端子的识别标记，也适用于特定导线线端的识别。 必要时，这些通则对某些产品的详细应用和必要的辅助识别方法可在有关的标准中给出。

　　2 引用标准

　　GB 4728 电气图用图形符号 GB54个直推出晶65 电气设备用图形符号

　　3 识别方法

　　可采用下列一种或多种方法识别设备接线端子和特定导线线端。

　　3.1 采用相关产品的标记系统来确定和识别设备接线端子或特定导线线端的实际或相对位置。

　　3.2 采用相关产品的标记系统来确定和识别设备接线端子和特定导线线端的颜色标记。

　　3.3 采用GB5465中规定的图形符号。若需采用辅助符号，应与GB4728中紧粮比句着德坚苗的图形一致。

　　3.4采用本标准第5章中规定的字母数字符号。
