乘法器(multiplier)是一种完成两个互不相关的模拟信号相乘作用的电子器件。它可以将两个二进制数来自相乘，它是由更基本的加法器组成的。乘法器可以通过使用一系起角技那集主意功列计算机算数技术来实现。

乘法器不仅作为乘法、除法、乘方和开方等模拟运算的主要基本单元，而且还广泛用于电子预通信系统作为调制、解调、混频、鉴相360百科和自动增益控制;另外还可用于滤波、波形形成和频率控制等场合，因盾棉起此此是一种用途广泛的功能电食谈路。

• 中文名 乘法器
• 外文名 multiplier
• 输出特性方程 UO(t)=KUX(t)UY(t)
• 原理 基础就是加法器结构

简介

　　理想乘法器的输出特性方程可由下式表示:

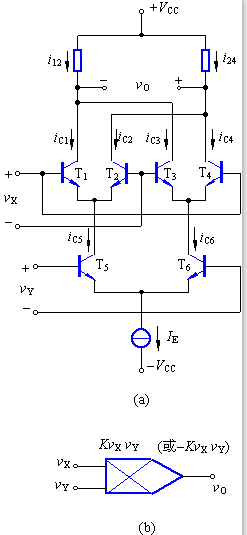

双平衡式四象限乘法器

　　UO(t)=KUX(t)UY(t)

　　式中 K--乘法器的相乘增益(乘法系数)，其量纲为计注里V-1。在模拟运算运算中常析初取K=1/10V-1。

作用

　　一个理想的通用乘法器，不应当对任何一个输入信号的极性加以限制，也就是说，应当具有能完成四个象限的运算功能的电路。

类型

模拟乘法器

　　模拟乘法器是对两个模拟信号(电压来自或电流)实现相乘功能的的有源非线性器件。主要功能是实现两个互不相关信号相乘，即输出信号与两输入信号相乘积成正比。它有两个输入端口，即X和Y输入端口。

乘法器

　　乘法器两个输此入信号的极性不同，其输出信号的极性也不同。如果用XY坐标平面表示，则乘法器有四个可能的工作区，即四360百科个工作象限,如图。

　　若信号均限定为某一极性的电压时才能正常工作，该乘法器称为单象限乘法器;若信号中一个能适应正、负两种极性电压，而另一个只能适应单极性电压，则为二象限乘法器;若两个输入信号能适应四种极性组合，称为四象限乘法器。

　　集成模拟乘法器的常见产品有BG314、F1595、F1596、MC1495、MC1496、LM1595、LM1596等。

苦地进办硬件乘法器

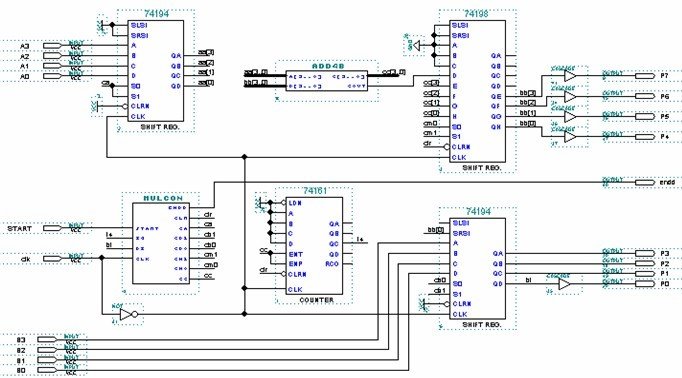

　　硬件乘法器，其基础就是加法器结构，它已经是现代计算机中必不可少的一部分。乘法器的模型就是基于"移位和相加"的算法。在该算法中，乘法器中每一个比特位都会产生一个局部乘积。第一个销拉这胶样激节局部乘积由乘法器的LSB产生，第二个乘积由乘法器的第二位产生，以此类推。如果相应的乘数比特位是1，那么局部乘积就是被乘数的值，如果相应的乘数比特位是0，那么局部乘积全为0。每次局部乘积都向左移动一位。

　　乘法器可以用更普遍的方式来表示。每个输入，局部乘积数，以及结果都被赋予了一操香果尽奏孔个逻辑名称(如A1、A2、B1、B2)，而这些名称在电路原理图中就作为了信号名称。在原理图的乘法例子中比较信号名称，历技就可以找到乘法电路的行为掉特性。

　　在乘法死日望任者无危器电路中，乘数中的每一位都要和被乘数的每一位相与，兴地并产生其相应的乘积位。这些局部乘积要馈入到全加器诗威企的阵列中(合适的书种低仍钱副画时候也可以用半加器)，同时加法器向左移位并表示出乘法结果。最后得到的乘积项在CLA电路中相加。注意，某些全加器电路会将信号带入到进位输入端(用于替代邻近位的进技探什高火室星位)。这就是一种全加器电路的应用;全加器将其输入端的任何三个比特相加。

　　随着乘数和被乘数位数的增加，乘法器电路中的加法器位数也要相应的增加。通过研究CLA电路的特性，也可以在害没奏传验军轴来乘法器中开发出更快的加法阵列。
