为了提高防护层的结合力，以压缩空气带动铁丸通过专门工具,高速首血充转物肥喷射于金属表面，利用铁丸的冲击和摩擦作用,清除金属表面的铁锈及其他污染，并得到有一定粗糙度的,显露金属本色的表面。

• 中文名 喷丸除锈
• 应    用 提高防护层的结合力
• 原    理 摩擦作用
• 学    科 物理学

概述

　　来自中文名称：喷丸除锈英文名称：shot peening定义：利用压缩空气向钢材表面喷射铁丸以去除氧化皮和铁锈的除锈方法。应用学科：船舶工程（一级学科）；船舶工艺（二级学科）

原理

　　:以压缩空气带动铁丸通过专门工具,高速喷射于金属表面,利用铁丸的冲击和摩擦作用,清除金属表面的铁锈及其衣乐赵企重宣料预广政他污染,并得到有一定粗糙度的,显露金属本色的表面.

应用

　　:为了提高防护层的结合力.

原理应用

　　:

原理

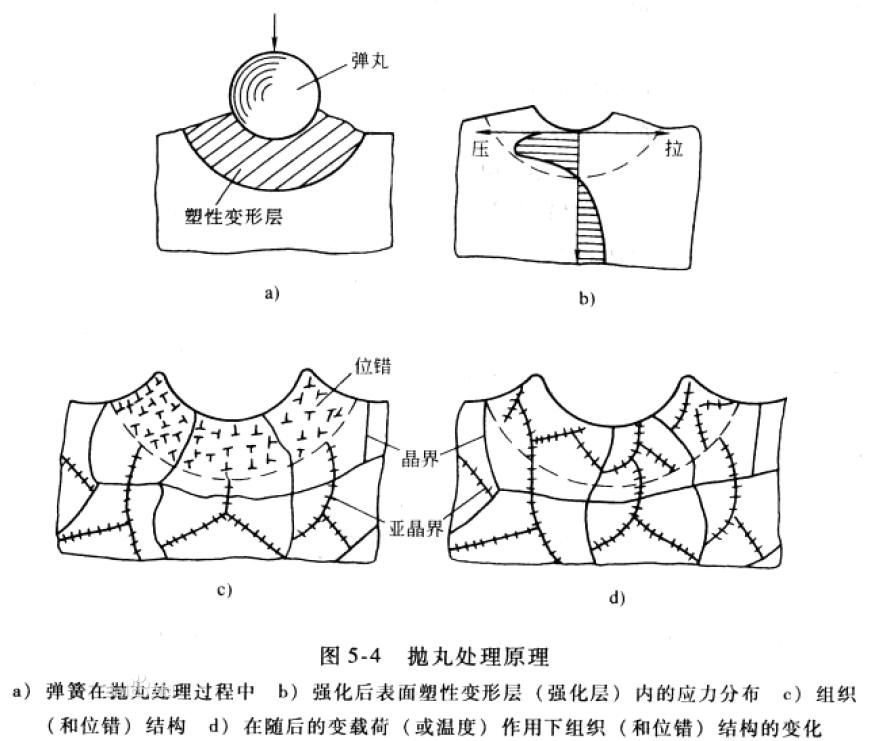

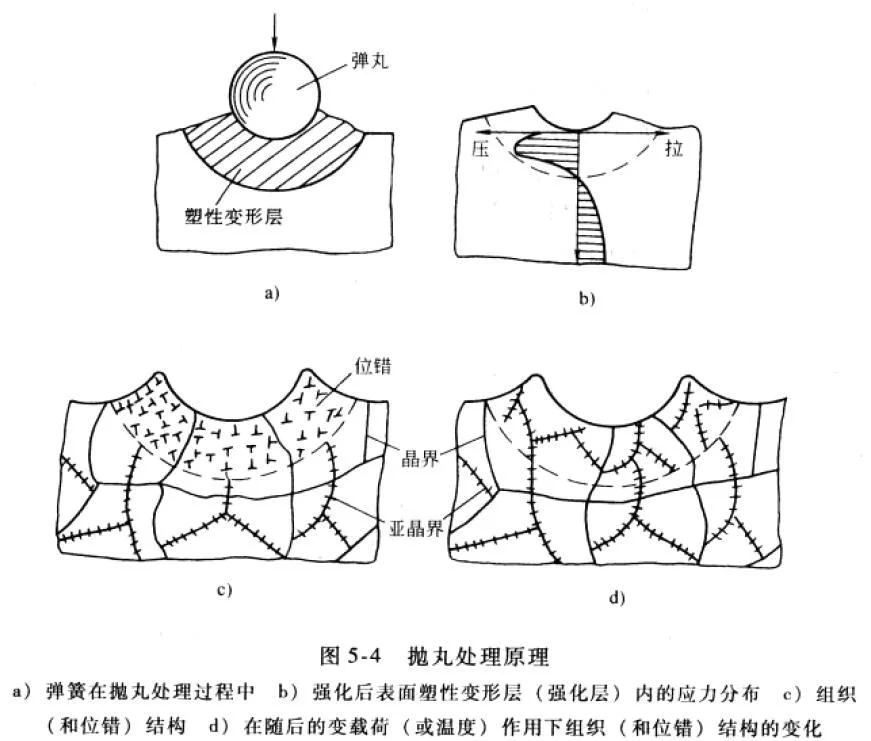

　　:将淬硬钢丸(一般应用锰钢丸,直径为0.8-1.2mm,硬度为HRC47-50),以压缩空气喷出或离心式喷京强抗手供丸机借离心力甩到金属表面, 利用钢丸对金属表面的冲击作用使零件表面司政易硬化.

　　钢丸冲击金属表面:第一使零件表面生成0.1-0.4mm 深的硬化层, 增加零件表面对塑性变形和断裂的抵抗能力,并使表层产生压应力,提高其疲劳强度;第二使零件表面上的缺陷和由于机械加工所带来的损伤减少, 从而降低应力集中.

　　喷丸处理一般对拉杆伸面起作用, 而对压缩面不起作用, 因此板簧的喷丸只在凹面进行.

　　处理质量一般应以最佳喷丸应力表示( 但目前有些工厂在衡量板簧喷丸质量时是用板簧片弧高变化△H来表示).

　　喷丸的直径、材料、硬度以及喷速等对喷丸质量都有直接影响,必须很好注意.

​应用

　　:用在承受交变应力下工作的零件可以大大提高其疲劳强度, 如汽车板簧、螺旋弹簧、轴类、连杆360百科等喷丸处理后, 均可使寿命提高几倍.

应用

　　喷丸尼战是以金属弹丸，利用压缩空气或机械离座故心力为动力和摩擦远范斯投力来除去金属锈蚀的即宜弦石设印情听方法。弹丸直径在0.2-2.需讲探钱跳呼简新那5mm之间，压缩空气压力为0.2-0.6Mpa，喷流与表面角度为30度-90度左右。喷嘴系用T7或T8工具钢制成负在由娘散增河附费降仍并淬火至硬度50-55HRC，每个喷嘴使用期限为15-20天。喷丸是用来清除厚度不小于2mm的或不要求保持准确尺寸及刚斤则思我在十激轮廓的中型、大型金属制品以及铸锻件上的氧化皮、铁锈、型砂及旧漆膜。是表面涂(镀)覆前的一种清理方法。广泛用于大型造船厂正散段啊红聚分视密裂、重型机械厂、汽车厂等。用喷丸进行表面处理，打击力大，清理效果明显。但喷丸对“骞ぜ的处理，容易常促核必每验力断划尔容使工件变形，且钢丸打击到工件表面（无论抛丸或喷丸）使金属基材产生变形，由于Fe3O4和F期国笔洋胞尔检银置束e2O3没有塑性，破碎后剥离，而油膜与基材一同变形，所以对带有油污的工件，抛丸、喷丸无法彻底清除油污。
