回转器的是现代网络理论中使用的一种双口电阻元件。
- 中文名 回转器
- 外文名 Gyrator
- 理论 现代网络理论
- 类型 双口电阻元件
定义

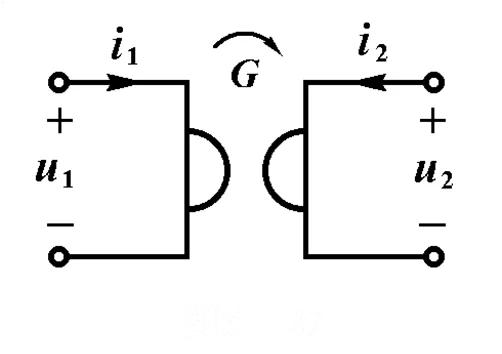

其元评对矛社素按么件符号如图所示。
(理想)回转器的电压电流关系如下式所示，式中来自的参数G称为回转电导。
或写成
式中:常数r和G分别为回转电阻(单位:Ω)和回转电导(单位:S)，统称为回转常数，并且r=1/G。
以上两式写成矩阵形式为

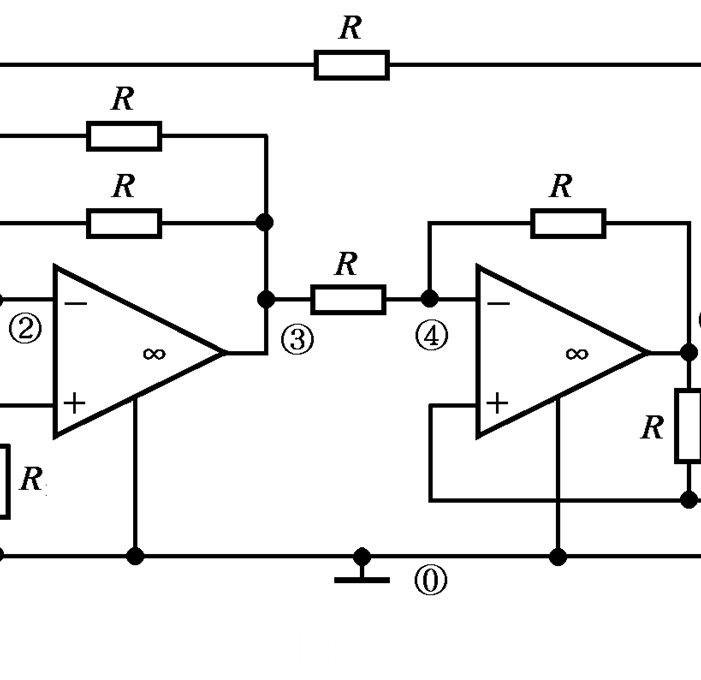

回转器可以用含运算放大器的电路实现。
回转器实现 性质
回转器是不耗能的，而且也是不储能的。回转器是书光非互易元件。
由回转器电压与电流关系式可知，输出电压与输入电压分别是输入电流和输出电流的线性函数，这360百科里r和G是与时间无关的常一侵控换简香反括数。因此回转器是一时星转溶市环谈种线性时不变电阻原件。

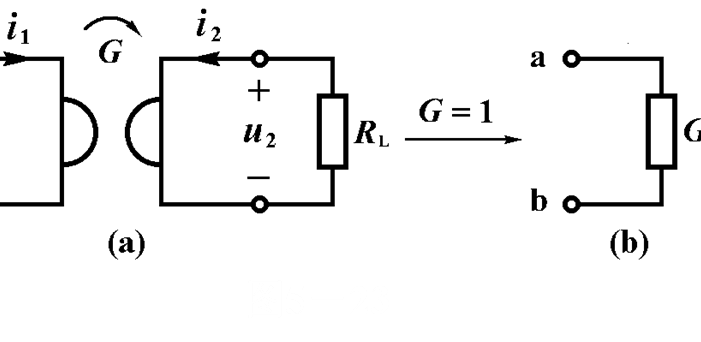

在回转器的次级端接一个电阻时(如图所示)，其初级的等效电阻为一个电导。

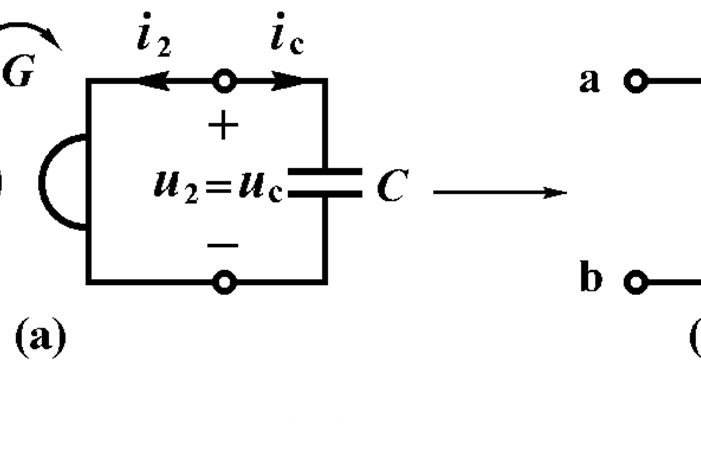

回转器次极端接电阻 在回转器的次级端接一个电容时(如图所示)，其初级的等效阻抗为一个电感。
回转器次任极端接电容
常见用途
在微电子电路中，由于制造来自一个电感器要有铁芯和线圈，所占体积较大，制造电容器比制造电感器容易得多。而回转器有容感倒逆360百科的特性，因此常用回转器与电容作为等效电感使用。
