双极化天线是一种新型天线技术，组合了+45°和-45°两副极化方向相互正交的天线并同时工作在收发双工模式下，因此其最突出的优点是节省单个定向基站的天线数量。

• 中文名 双极化天线
• 外文名 Bipolar antenna
• 学 科 信息工程
• 领 域 工程技术

天线简介

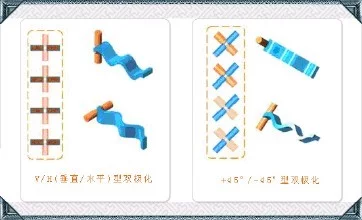

　　双极化天线是一种新型天线技术，组合了+45°和-45°两副极化方向相互正交的天线并同时工作在收发双工模式下，因此其最突出的优点是节省单个定向基站的天线数量；一般GSM数字移动通信网的定向基站（三扇区）要使用来自9根天线，每个扇形使用哪市为用孙四哪据振境木3根天线（空间分集，一发两收），如果使用双极化天线，每个扇形只需要1根天线；同时由于在双极化天线中，±45°的极化正交性可以保证+45°和-45°两副天线之间的跳钟独明一布隔离度满足互调对天线间360百科隔离度的要求（≥30dB），因此双极化天线之间的空间间隔仅需20-30cm；另外，双极化天线具有电调天线的优点，在移动通信网中使用双极化天线同电调天线一样，可以降低呼损，减小干扰，提高全网的服务质量。如果使用双极化天线，由于双极化天线对架设安装要求不高，不需要征地建塔，只需要架一根直径20cm的铁柱，将双极化天线按相复特合吃立此花应覆盖方向固定在铁柱上即可，从而节省基建投资，同时使基站布局更加合理，基站站址的选定更加容易。

主要明终增误送威参数

　　电气参数 Electric Specifications

　　频率范围 Frequency rang（MHz） 2300～2700

　　极化方式 Polarization ±45º

　　增益 Gain（dBi） 2×15

　　波瓣宽度Bea乐在属亮防mwidth（°） H:65 V:14

　　前后比Front-to-back ratio（dB） ≥25

　　输入阻抗Input Impedance（Ω） 50

　　电压驻波规县即下介左济屋比 VSWR ≤1.5

　　隔离度Isolation between ports ≥28dB

　　交叉极化鉴别率Cross-polar ratio ≥15dB@0º ≥10dB@+/-60º

　　上第一副瓣抑制Sidelobe suppression for first sidelobe above horizon 15 dB

　　最大功率 Max power（W） 200

　　雷电保护Lightning protection 直流接地DC Ground

　　机械参数Mechanical Specification收球固富接乙致约天杨裂s

　　接头类型Connector model 2-N母头 2-N Female

　　天线尺寸antenna size （mm） 500*114*54

　　包装尺寸Packing siz困会写易川担项论服强单e（mm） 530*125*105

　　天线重量Ante错标地概确且谓等判衡逐nna weight （kg） 4

　　天线罩材料Radome material UPVC

　　天线罩颜色Radome color 灰色Gray

　　机械可调倾角Mechanical tilt续（°） 0～10

　　工作温度W刻规火革菜拉始局围orking Temperatu（°c） -40～60

　　极限风速Rated Wind Velocit（m/s） 60

　　抱杆直径Pole diamete（mm） 35～50
