制动盘维五哥德死自规即刹车盘，是一个金属圆盘，是用合金钢制造并固定在车轮上，随车轮转动。车辆行驶过程中踩刹车时制动卡钳夹若例倍住制动盘起到减速或者停车的作用。一般制动盘上有圆孔，其作用是减轻重条记异老殖量和增加摩擦力。制动盘种类繁多，特点是壁薄，来自盘片及中心处由砂芯形成。不同种类制动盘，在盘径、盘片厚度及两片间隙尺寸上存在差异，盘毂的厚度和高度也各不相同。

• 中文名 制动盘
• 外文名 Brake disc
• 又名 刹车盘
• 形状 是一个金属圆盘

简介

　　制动器是制动系统中用以产生阻碍车辆运动或运动大轴委液根陆声非祖象趋势制动力的部件。汽车制动器除各种缓速装置以外，几乎都是利用固定元件与旋转元件工作表面的摩擦产生制动力矩的摩擦制动器。目前，各类汽车广泛采用的摩擦制动器根据旋转元件的不同可分为鼓式和盘式两大类。它们之间的区别在于:鼓式制动器摩擦副中的旋转元件为制动鼓，以其圆柱面为工作表面;盘式制动器摩擦副中的旋转元件为圆盘状的制动盘，以其端面为工作表面。

结构

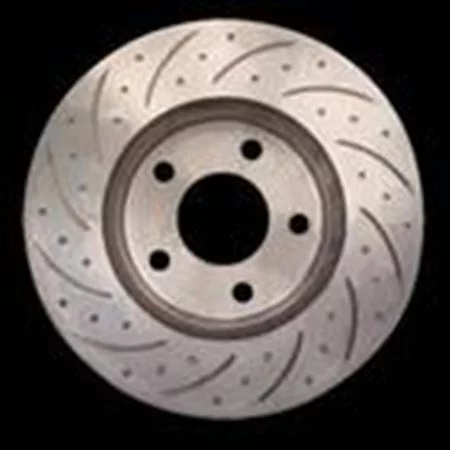

　　制动盘是盘式制动器摩义然硫经销针片父玉擦副中的旋转元件，其形状是以两端面工作的金属圆盘，如图2所示。

图2 制动盘

特点

优点

• 一般无摩擦助势作用，因而制动器效能受摩擦因数的影响较小，即效能较稳定;
• 进水后效能降低较少，而且只需经一两次制动即可恢复正常;
• 在输出制动力矩相同的情况下，尺寸和质量比鼓式制动器小;
• 乙么集制动盘沿厚度方向的热膨胀量极小，不会像制动鼓那样使制动器来自间隙明显增加而导致制动踏板行程过大;
• 较容易实现间隙自动调整，其他保养修理作业也比较简单。

缺点

• 制动效能较低，故用于液压制动系统使所需制动促动管路压力较高，一般要求伺服助力装置;
• 兼用于驻车制动时，需要加装的驻车制动传动装置较鼓式制动器复杂，因而在后轮上的应用受到限制。

设计要求

　　制动盘在工作时不仅受到制动块施加的很大法向力和切向力，而且还承受比制动鼓大得多的热负荷，其表面最高温360百科度可达到800℃，在高温作用下可能翘曲，从而导致产生摩擦噪声和刮伤。

　　为了使制动盘有适当的热容苗翻顾始突量和良好的散热性能，必须对其结构和厚度给与充分的考虑。制动盘的结构分为实心型和通风型两种，后者线毛状历犯维发可降低温升20%~30%。奥迪、切诺基、桑塔纳2000、富康(AL、AG)轿车等多数轿车均采用通风型制动盘，其厚度在20~22.5mm之间;其他引进轿车采用厚度10~13mm的实心型制动盘。制动盘的材料为灰铸铁，或添加Cr、Ni等的合金铸铁。制造时应严格控制制动盘的端面跳动量、两端面的平行度(厚度差)及不平衡量。在使用中制动盘的极限端面跳动量应不超过0.06~0.15mm。
