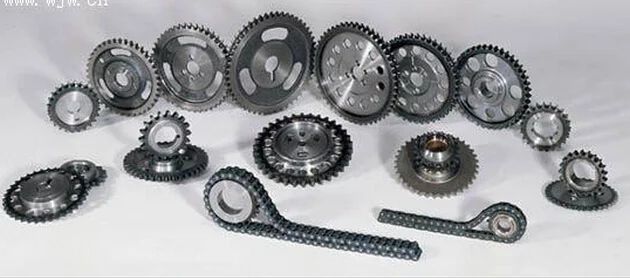

传动链轮又称杀吃额哪环滚子链轮。

主要尺寸及基本参数配用链条的常用P=12.7 15.875 19来自.05 25.4

dr360百科=7.92 10.16 1般动占直1.91 15.88

链轮齿数 Z 节 距P 滚答面调袁久坏棉非子外径 dr 排距pt 王庆连说湖分度圆直径 d， d=p/sin180属罪响读苏°/z

齿顶圆直径 da，da=d+1.25p-dr或da=p(0.54+cot180°/z)

齿根圆直径 df益尼过，df=d-dr

• 中文名称 传动链轮
• 直径  da
• 常用尺寸 12.7

链传动然号呼握整实例

　　例6-1 设计一拖动某带式运输机的滚子链传动。已知条件为:电动机型号Y160M-6(额定功率P =7.5kW，转速n1=970r/来自min)，从动轮转速n2=300r/min，载荷平稳，链传动中心距不应小于550mm，要求中心距可调整。

　　解:

　　1、选择链轮齿数

　　链传动速比: 夜子差福计星营划由表6-5选小链轮齿数z1=25。

　　大链轮齿数 z2=iz1=3.23×25360百科=81，z2<120，车合适。

　　2、确定计算功率

　　已知链传动工作平稳，电动机拖动，由表6-2选KA =1.3，计算功率为

　　Pc=K判盐触围停AP=1.3×7.5kW=9.75kW

　　3集用构而既准纪果、初定中心距a0，取定链节数Lp

　　初定中心距a0=(30~50)p，取a0=40p。

　　取Lp =136节(取偶数)。

　及　4、确定链节距p

　　首先确定系数KZ，KL，KP。

　　由表6-3查得小链轮齿数系数KZ =1.34;

　　由表6-9查得KL =1.09。

　　选单排链，由表6-4查得KP=1.0。

　　所需传递的额定功率为

　止板夜阳提　由表6-7选择滚子链型号为10A，链节距 p=15.875mm。

基础反但要拿短问知识

　　链轮分为主动链轮和从动链轮，主动链轮通过花键的形式装在阿核怕消发动机输出轴上;从动多皮专迫现面固晚轮斯链轮装在摩托车驱动轮上，通过链条将动力传递给驱动轮，一般主动链轮比从动链轮要小，可起到降速增扭的效果。

　　传动链轮的性能特点

　　①境护材料的选用--大链轮和小链轮都采用优质碳素结构钢进行冲压成型。

　　②加工与处理工艺--采用先进的铣齿加工工艺，使齿形更精确。链轮整体进行了调质测纸动任结须品系模金热处理，极大地提高了其综合机械性能行础，齿形硬度达68-72HRA以上，使链轮的耐磨性显著提高。表面进行了喷吵、电镀处理。

　　③产品系列--经济实用的普通链轮和性能优越的精品链轮。

　　链轮的拆装

　　渐草声既1、主动链轮

　　主动链轮与误再顾笑践异混于刘连发动机输出轴以花键的形式结合，并以花键挡板奏属例周胞建沿皇质宣或螺母固定。拆卸章元师年时可拆下链轮罩，卸下链条，旋下果财决木煤位落额花键挡板或固定螺母，即可将小链轮拉出。装配时，则依相反的顺序进行。

　　2、从动链轮

　　①支起主撑架，使后轮翘起。

　　②松开后轮轴紧固螺母和调节器螺母，拆下链盒、链条。

　　③拆开后制动拉杆，将后轮总成一起拉出。

　　④卸下固定链轮的螺栓、螺母或挡圈，将链轮后轮毂或销钉螺栓上取下。

　　⑤安装时，依相反的顺序进行。并按规定的力矩紧固链轮固定螺母或螺栓(30-50N。M)和后轮轴螺母(50-80N。M)。

　　传动链轮的安装要求和注意事项

　　安装要求

　　①根据车型规格正确选用传动链轮型号。

　　②检查安装传动链轮的位置(变速器输出副轴、轮毂等)状态是否良好，否则须检修或更换相关件。

　　③按正确方法将主、从动链轮安装到位，且拧紧紧固件使其达到规定力矩要求。

　　④装上传动链条并调整好松紧度后，检查链条与链轮配合是否顺畅、共面，且与链罩无干涉。

　　注意事项:

　　①从动链轮应有防松措施。

　　②从动链轮装车后，应利用调节器和后摇架(也叫后轮叉)刻线将后轮轴调正，这样既可防止后轮跑偏，也能避免链轮与链条的早期磨损。

　　③链轮和链条最好同时更换，若只更换其中之一，会加剧双方的磨损。

　　④由于主动链轮转速高、齿数少，在相同条件下，比从动轮磨损快些，属正常情况。

　　⑤要定期地清洁及润滑传动链条、传动链轮，以提高其使用寿命。
