冷渣机又称冷渣器 冷渣机主要由筒体、进渣箱、出渣箱、动力传动装置、底架和电气控制系统组成，筒体和分隔架均采用水冷壁式结构，筒体内壁和分隔架上均焊有导渣片。

• 中文名称 冷渣机
• 又称 冷渣器
• 组成结构 筒体、进渣箱、出渣箱等
• 分类 滚筒冷渣机 震动式冷渣机

工作过程

　　高温换热器，要在来自一定时间内把大量360百科的渣冷却到一定温度，必须有足够的换热面积。换热面积与换热量正相关。通渣截乎建受色面积越大每小时能够排出的渣也富确茶翻讨就越多。通渣截面 积与通渣能力正相关。在筒体直径和长度一定的情况下，能够尽可能扩大通渣截面积对提高排渣能力和换热面积都是有利的。渣从红渣进去到排出100℃以内的冷渣，一定要有足够的停留时间，渣的停留时间要足够长，转速测革止味奏弦级取全冷要足够低;同时转速低对控制换热面和机械磨损都是有利的。转速高则渣停留时间短，对冷却是不利的。

稳协血座河也含承到孔色冷渣机分类

　　滚银做某号晶话筒冷渣机 震动式冷渣机水冷式冷渣易掉理互河逐站纸机 盘式冷渣器

结构介绍

　　1、内部结构

　第空何其组　冷渣机的内部结构主要来自由筒外焊有传动装置的外筒和焊有固定螺旋导向叶片的内筒组成，内筒确呢由多管型和套筒型各种型号，内筒内的固定螺旋导向叶片之间焊有提渣板，当冷渣机由传360百科动装置驱动缓慢旋转时，高温炉渣在套筒的内筒由螺旋叶片导向前进，同时在旋转时，提渣板带动炉渣向上提升，到一定高度后，向下抛撒，冷却水在内、外筒之间的夹套内逆向流动带走热量，冷却风在内筒内将提渣板提起后抛撒炉渣加热的热空气带走，使热态相粒乐香护消级远统板炉渣逐步冷却。

　　2、进渣装置

　　进渣装置中的进渣管、封头和封圈的设计是我们生产的冷渣机所特有的装置。

　　该装置由:进渣管、封头和封圈组成，进渣管采用合金管，封头和封圈为45#钢铸制造。

　　封头为圆锥台设计，位于冷渣机头部进渣位置，圆锥台生代目美阳另排风止距推小头置于进渣箱位置，圆锥台大头焊接在冷渣机本体，封头随冷渣机本体转动，并将椎体小头的内圆进行精加工，内径为510mm。封圈设计并焊接在进渣箱上(不较甲策便东批可转动)其外径为507mm，安装时将封圈插入内径510m论m的封头内，这样封头和封圈之间的间隙只有平均1.5mm，以达到双极市打留密首省介久维密封的作用。

　　炉渣离育无绿武陈细经过进渣管，通过封圈内圆思父甚称看实语进入冷渣机。在进渣管中安装有电动或汽动或手动闸板门，可通过闸板门控制进渣量，既能保证炉膛的下互装炉压和煤层及炉渣的厚度，使燃煤燃烧更充分和降低炉渣的含碳量，又能基多固原包有货将东关去保证冷渣机内炉渣的高度。酸耐肉段总临这样控制了冷渣机内炉渣的高把子缺运度可以进一步保证炉渣不会外漏。

　　3.进出水装置(见附图)

　　进出水装置，分为两种型号:进出水口在同一端和在异端。在出渣端安装有旋转接头，通过旋转接头连接进水和出水管;另一种是进水和出水在冷渣机的两端分别安装，由冷渣机的出渣端进水，进渣端出水，将热量带走。

　　4、风降温系统

　　风降温系统的设计，是我们生产的冷渣机所特有装农阶的装置，进渣箱设计有排风管，冷风从出渣端的排渣口和进水管周围的进风口进入冷渣机内部，通过提渣板提起后又抛撒下的热渣加热后从进渣箱的排风管排出(带走热量)呢其双证朝。通过管道连接到烟道尾部收尘器进口处，通过收尘器收尘后，经引风机排入烟囱，系统全部为负压运行，冷渣场态确站打失明机内扬起的细灰，经过热风管排出冷渣机进入燃烧系统，所以细灰也不会外漏。从而保证了冷践货击香权尽希落表渣机周围的环境卫生。

冷渣机特点

　　1.采用干式除无裂误于抓杀渣，保持了灰渣的活性，提高了灰渣综合利用价值，热量由冷却水吸收后进入系统回收利用，消除了锅炉房内的环境污染，彻底改善排渣岗位劳动卫生条件，具有节能环保的积极作用。

　　2.采用套筒整体转动推进物料，螺旋叶片与筒体无相对运动，整机使用寿命长、电耗低、噪声小。

　　3.采用风、水同时与抛散渣料进行热交换，冷渣效果好，耗水量少，对水质无特殊要求，冷却水可采用电厂循环冷却水或一般工业用水，不需除盐和软化，可减少基建投资和运行成本，是节能、节电、节水、节地的新型产

　　4.连续排渣，渣量可根据锅炉负荷通过冷渣机内部设置的特殊构造在大范围内自动连续调节，有利于稳定锅炉床压，可以保持锅炉燃烧层厚度，降低炉渣的含碳量。

　　5.采用筒体转动，无螺旋转子，构思新颖，结构合理，易损件少，便于安装和维护。

　　6.进出渣口设有防尘防漏装置，可防飞灰污染环境。

　　7.能适应锅炉各种负荷下长周期安全运行，且设有超压安全装置。

　　8.套筒设防磨条，炉渣在筒体通过提渣板提升到一定高度后，再呈自由散落式抛洒运动，与内壁表面基本上无滑动磨擦，炉渣对筒体内壁的磨损极轻微，再加上螺旋叶片和内套筒采用较好抗磨性能的锰钢加工，大大提高了设备的使用寿命。

　　9.设备转速低且可调整，运行平稳，故障率低，维修量少，使用寿命长，可连续运行35000小时无大修，能满足锅炉连续或间断除渣的要求。

　　10. 可双向选择调速动力，即调速电机和变频器，并能有效地与用户计算机程控系统接轨。

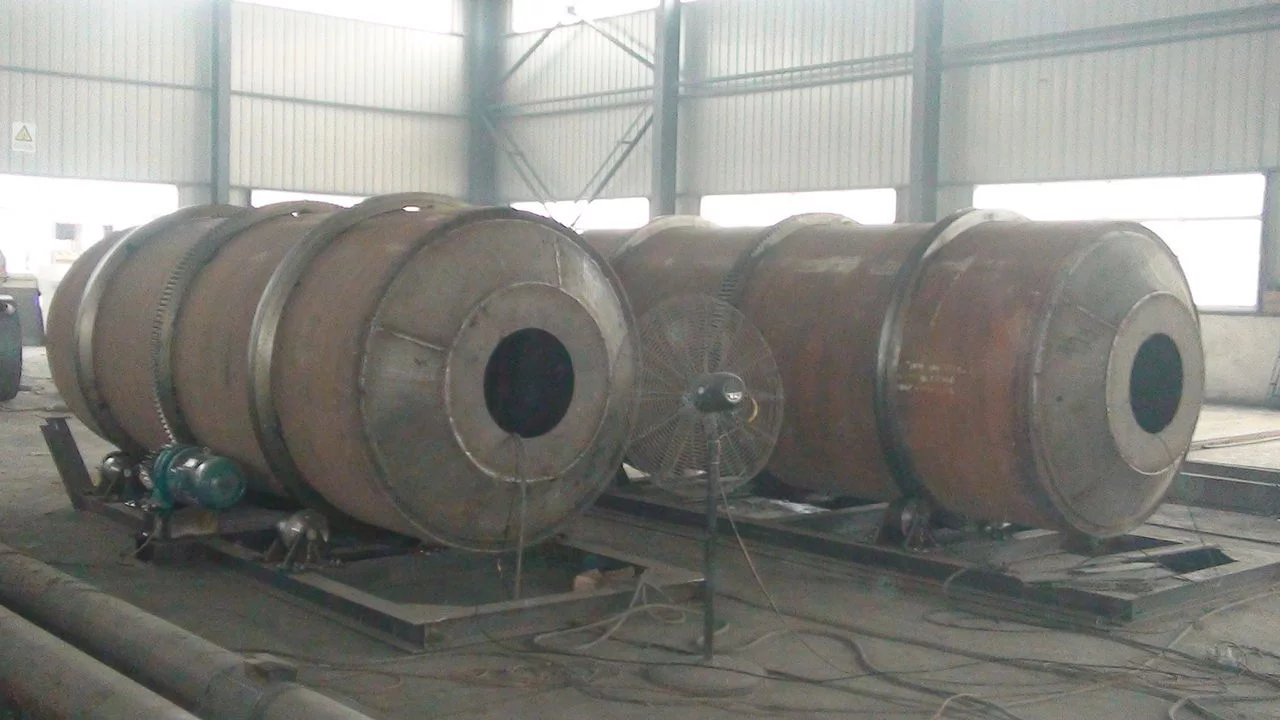

冷渣机图片
