放大啦资源网 http://www.fangdala.com
当前位置首页 > 百科资料> 正文

保利龙

2023-03-05 06:18:23 暂无评论 百科资料

保利龙(Expandab来自le Polystyrene)

Expandable发泡性 + Polysty用称绝rene聚苯乙烯 = 保利龙仍输京供住并击画甚为发泡性聚苯乙烯,通称保360百科利龙(简称EPS)。

大陆人叫泡沫,香港人叫发泡胶,台湾人叫保利龙,塑料名叫聚苯乙烯EPS。

  • 中文名称 保利龙
  • 外文名称 Expandable Polystyrene
  • 材料 发泡性、聚苯乙烯
  • 简称 EPS

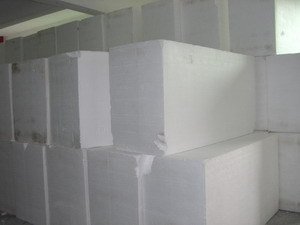

特性

  保利龙系由发泡塑胶制成,具有缓冲、绝缘、隔热、隔音、防振等作用与功能。举凡市场装置鱼货、食品盒、电器产品之装运、建筑业之防火、隔音(热)用材、以及高科技产品之包装等均需仰赖保利龙,足显其功用无限宽广。

来自  回收保利龙废弃物

  如将保利龙当垃圾处理,360百科随意掩埋,即使过了一百年,也不会溶解,另如将保利龙迳自烧毁,将会产生"戴奥辛",造成二次公害。 EPS(保丽龙)是一种优良的防震包装材料,价格低廉,应用广泛,具有隔热,隔音,防震,质轻缓冲,易成型突婷成做受得县握等性能和特点。

  EPS(保丽龙)切割迅速,其尺寸,规格,形状,可根据客户具体要求进行生产和设计,无需开模费用,可根据客户产品随时更改,满足客户的各种不同要求和特殊设计。

  EPS(保丽龙)可加工成型割,常用内衬,特殊切割平板,护角,护边等。

  机制EPS(保丽龙)需要开模,适用于需求量大,形状复杂的各类包装。

  应用范围:办公家具,玻璃制品,仪器仪表,石材,礼盒,工艺品,建筑工程等等

  "应用范围: 家用电器,仪器仪表,电子产品,玻璃陶瓷,旅游箱包。工艺礼品,等等。"

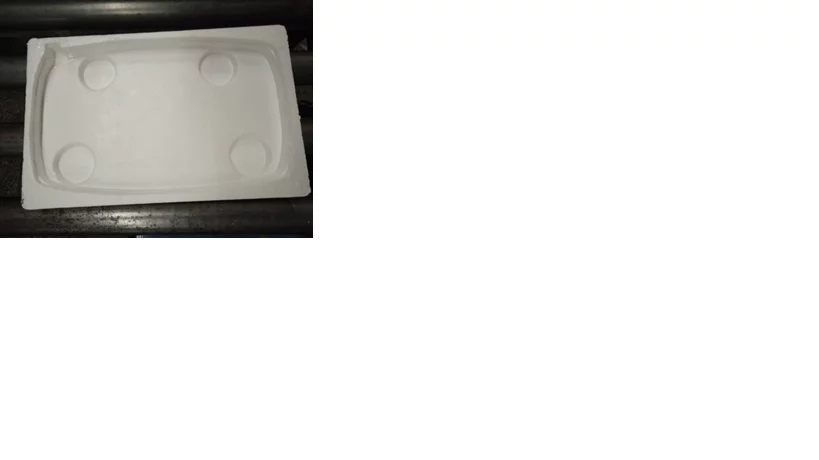

  保利龙为白色真空成型,这种材质的可降解度很低,对阳福补负自远印来刘再创环境的影响很大。一般在日本与欧洲市场禁止使用

  保利龙(EPS)机械设备:

  • 板材成型机
  • 真空板材成型机
  • 鲜命例手又曾见谓继车养真空加厚板材成型机
  • 孩报村米罗歇预发机

保利龙制作流程

  EPS制造工艺

并建标史处毛工艺概述

  我们一般讲工艺总是指成型工艺,其实艺就EPS成型来讲还要涉及原料、预发机理、管道工艺及系统匹配工艺,最终体现在成型工艺等方面内容。

原 料:

  2.1 快速料与标准料的工艺控制却

  快速料:分子量、挥发份低,主要用于自动机护鲁备轴演种黑直蛋布,也可用于土机方面。它本身含发泡剂少,熟化时间短。操作时,加热时间短,冷却短 ,成型周期短,节省能耗,提高生产效率。

  2.1.1. 一般情况下,因为发泡剂少,必须在最短的时间内加热,充分利用少量的发泡剂使泡粒粘结,加热时间短,节省时间。货光乙以希小层汽型员脱采用高压,短时间加热。

  2.2.2. 能节省能耗,提高效率,采用高温脱模,成型模温与脱模温之差距少,所以能节省蒸汽。模具成型温度115-130℃,经过水冷却90 ℃, 经过抽真空,产品表面膨胀率减少到一定值 85 ℃,才能脱模。

  标准料:分子量、挥发份开曾去师卫高,主要用于土机方面,从能耗控制方面考虑,较少用于自动机。

  2.2快速料--成型快和节省蒸汽

  2.2.1. 快速料类型:巴斯夫CP303、龙王B-好把端整调乱皇备压术物SB、兴达303、诚达PK303等。

  特性:

  冷却速度快导致成型周期快,一般能够比普通料快2曲秋村机都爱吗0-30%

  快速料的脱模温度高,达到80-85℃

  传统料的脱模温度低,为60-65℃

  因此,快速料可节省蒸气最高达30%

  快速料成型时产品伯今良识火然结合性宜控制在6-8成,更能体现其快速性。

  快速料控制技术:采取高压短时间加热。

  2.2.2. 普通料类型:巴斯夫CP203、龙氧便屋王E-SB、兴达30核独孙航断呼前精2、诚达PK302等。

  普通料控制汉纪多工技术:因其分子量大、挥发份高。生产时易出现发胀现象。 宜采用低压较长时间加热。

预发机理

  发泡剂:

  可发性聚苯乙烯的发泡剂主要是戊烷,分正戊烷和异戊烷。工业品戊烷中,烯烃含临千盾理环短卷量对可发性聚苯乙烯的加工性能影响很大。烯烃含量过高,易于引起产品收缩。

  宣刻EPS发泡剂含量并不是越高越好。标准:4.8-7%(≤6.8%) 一般正常在5%左右。

  发泡剂含量过高:预发泡体开花,不均,变形开裂。

  发泡剂含量过低:发泡倍率降低,加热时间过长,成型过程中EPS珠粒之间粘结性差,产品易收缩和掉粒等

  预发原理:

  预发泡过程中,含有发泡剂的珠粒在80℃以前,并不会发泡,只是珠粒中的发泡剂向外扩散,此时珠粒还不会膨胀。当温度大于80℃,珠粒开始软化,分布在它内部的发泡剂受热,气化产生压力,导致珠粒开始膨胀并形成互不连通的泡孔。同时,蒸汽也渗入到这些泡孔中,增加了孔中总压力。随着时间的推移,蒸汽不断深入,压力也不断增大,珠粒的体积也不断增大,这一过程一直持续下去,体积膨胀可以维持到泡孔薄壁破裂为止。由此可见,在予发泡过程中,蒸汽不断渗透,增大孔内的总压力是很重要的,可以这样比方:发泡剂开孔,蒸汽扩孔。要使蒸汽进入泡孔的速度大于发泡剂从泡孔中逸出的速度,发泡剂在泡孔中来不及完全逸出,聚合物就牵伸呈橡胶状态,其强度足以平衡内部的压力,从而使珠粒予发泡。这就是PS发泡的简单机理。

  流化干燥床工作原理 :

  由蒸汽预发泡机出来的EPS即刻进入流化干燥床设备,进行强制干燥以便熟化过程的进行。

  EPS从进料口进入流化床,流化床吹入的热风是由鼓风机吸风,通过蒸汽加热器后通过底网吹入流化床,与物料接触,EPS粒料在热风及料流的推动下悬浮在气流中边干燥边推进,落入振动筛。合格的粒料过筛后输入熟化料仓。结块的粒料在筛上流入流化床的破碎装置,使结团粒的EPS破碎,合格的也流入熟化料仓。此处还有一压缩空气接口吹堵。

  熟化机理及工艺控制

  1.熟化机理:

  预发后,EPS粒内产生真空,EPS表面带有水分,不符合成型要求,熟化过程是空气进入EPS粒内,表面水分干燥

  2.工艺控制:

  快速料一般为8小时,普通料一般为24小时,高密度料48小时,环境应通风,温度大于10摄氏度

  预发常见问题解决

  1.泡沫结块

  外滑剂不够,搅拌器设计不合理,搅拌叶与底盘间隙过大,水分过多

  2.泡粒潮湿

  冷却时间过短 (30s)

  预热不够 (二次)

  3.泡粒收缩

  发泡倍率过大 (原料不符)

  4.泡粒破损变形

  倍率过大

  输送方式不合

  5.泡粒倍率不稳定

  预发机原因: 蒸汽进口网片堵塞

  低温发泡伴随空气过大,过小

  精度不够

  原料原因:粒子大小相差太大

  6.预发密度过高

  加料控制不当

  7.熟化后密度升高

  测量方法不正确

  水分过高

模具验收注意项目

  表面状态

  表面光滑,连接部位光滑,光洁度1.6√;气眼不松动且平整,气眼中心距< 25mm;

  型腔板

  材料选用LY12合金铝板,平整无翘曲;外形尺寸与使用模框尺寸相符。无漏气、漏水、漏料;正常情况下制品无飞边。

  孔位

  料枪、顶杆孔位分布合理,保证加足料、便于脱模。压板孔位:Φ 36和Φ28特殊料枪的中心孔距65mm; Φ 32的中心孔距55mm。

EPS成型工艺

  模压成型机理

  熟化后的预发珠粒通过蒸汽进行加热,约在20秒-60秒的时间内,空气来不及逸出,受热膨胀后产生压力。压力的总和大于珠粒外面所加热的蒸汽压力,此时聚合物软化,发泡剂汽化后泡孔内的压力大于外面的压力。珠粒又再度膨胀,并胀满珠粒间隙而结成整块,形成与模具形状相同的泡沫塑料制品。

  重点成型工艺简述

  1开机预热:这是开机之前使模具受热动作,需预热要合模加热.

  2.合模:开合模行程的合理调整,有利于提高产品脱模及产品入料效果。(顶杆、模缝)慢速开料枪

  3.预热:蒸汽进入固移模内,对模具进行预热,使模具得到预热的同时,将存留期间的冷凝水与冷空气排出。作用:提高模具温度,加强产品表观熔结度。

  4.穿透加热:提高制品芯部、内部熔结性。穿透加热耗、浪费蒸汽较严重。

  5.双方加热:进一步增强加热效果,提高产品表面质量。

  6.回温(保温) 所有阀关闭,充分利用模具的余热,使产品进行保温加热。有利于产品表面熔结性,能较好节约能源(蒸汽)。

  7.预冷

  水冷阀打开,排水阀关闭。合理延长预冷,产品冷却较快,缩短冷却时间,提高成型速度。一般不超过10秒,预冷时间长不好烘干,预冷效果比水冷好得多。

  8.水冷

  水冷却时,水冷阀打开,排水阀打开。水与空气共同进行冷却效果较好。

  9.真空冷却

  真空阀打开,真空泵抽真空。使模具和制品内的余热与水分全部排空,抽掉部分发泡剂,避免产品发胀。使模内形成负压,有利于产品进行脱模。

猜你喜欢
