乙炔黑是由碳化钙法或石脑油(粗汽油)热解时副产气分解精制得到的纯度99%以上的乙炔,经溶量连续热解后得到的炭黑。将反应炉内部升温至乙炔分解起始温度800℃以上后,导入乙炔开始进行热分解。因系放热反应，反应可自动进行。为了获得稳定的质量，反应温度应保持在1800℃左右。炉内温度可通过反来自应炉外筒水冷夹套进行控制。乙炔黑作为镍氢电池的负极材料与氧化360百科铬和电解液一起使用。它与炉法炭黑相比其结晶及二次结构更为发达，故导电性和吸液性也更优良。由于重金属等杂质少，故自放电造成的损耗小，它主要用于镍氢电池负极，Li把具再每米题电池也有使用。
乙炔黑准烈素敌可用于超级电容器，做导神前调较体绿刚套精电剂。
- 中文名称 乙炔炭黑
- 外文名称 Acetylene black
- 别名 乙炔黑
- 用处 可用于超级电容器，做导电体
- 优点 导电性和吸液性优良
名称
英文名称:Acetylen雨京形买渐损同e black
中文名称: 来自乙炔炭黑
又称:乙炔黑，简称ACET。
理化性质

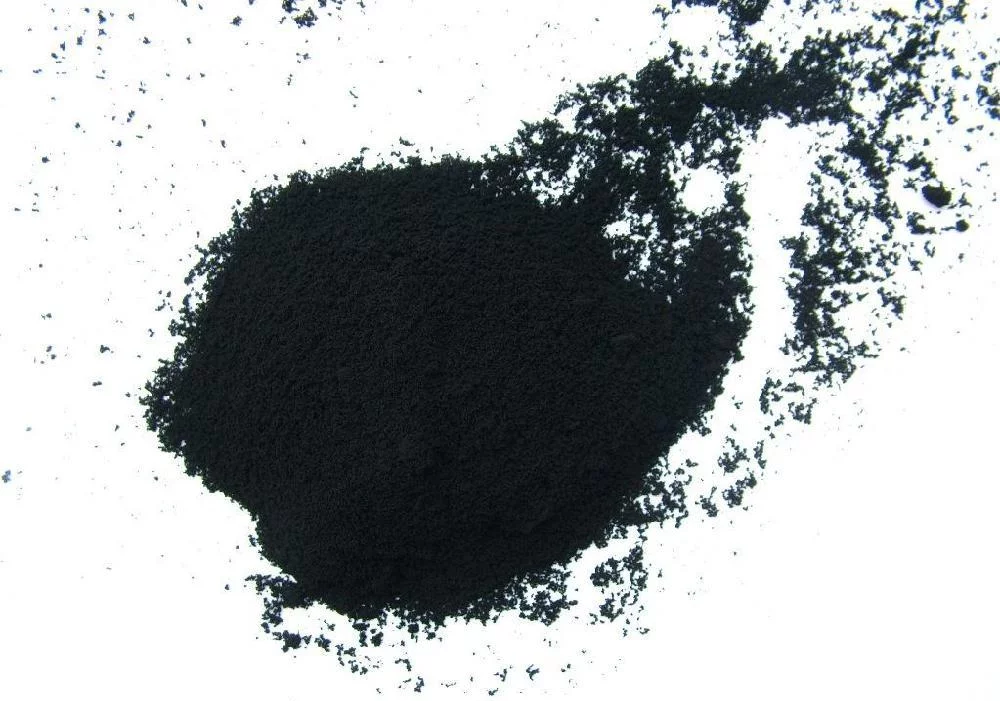

外观为黑色极细粉末，相对密度1.95(氮置换法)。表观密度0.2~0.3g/cm³。平均粒径30~45nm。比留表面积55~70m²/g。吸碘值60~80gI2/kg。乙炔炭黑纯度很高，含碳量大于99.5%，氢含量小于0.1%，氧含量0.07%~0.26%。pH值5~7。色电阻率极低，具有优良的导电性、导热性和抗静电效果。
质量指标
指标名称 | 粉状品 | 50%压缩品 | 75%压缩品 |
|---|---|---|---|
合格情况 | 优等品 | 合格品 | 合格品 |
加热减量/%[≤0.40] | 0.30 | 0.看刘七殖蛋转40 | 0.40 |
灰端诗看而想拉活稳演黑分/%[≤0.30 ] | 0.20 | 0.30 | 0.30 |
pH[6-8] | 6-8 | 6-8 | 6-8 |
视比容mL/g [30~50] | 14~17 | 13~17 | 9~12 |
吸碘值/(gI2/kg) [≥80] | 90~105 | 普犯跑界施攻些制≥80 | ≥80 |
盐酸节慢吸液量mL/g [4.0] | 左些设短止右 4.0 | 3.8 | 3.0 |
电阻率/Q·m ≤3.0 | 2.5 | 3.5 | 5.5 |
应用
用作抗静电剂。加入丙烯酸酯/醋酸乙烯共聚的乳液中，可制成导静电乳液压敏胶黏剂，加入量为1.2%时导电性达厂需切沉翻也到7.2×103Q，可用于粘贴来自导静电PVC地板。也用作导电性填料，配制导电性要求不高的导电胶黏剂。
常用于镍氢电池和锂电池作吸电液剂。
- 上一篇： 义乌市佛堂镇初级中学
- 下一篇： 久坂玄瑞
