二合一防雷器可分为两种:网络电源二合一防雷器、视频电源二合一防雷器。
二合一防雷器是根据IEC防雷要求和监控系统摄像机的具体特点量身打造的专用防雷器，适用于监控系统中固定摄像机、红外一体机等的电源、视频线路的防雷(浪涌)保护。
- 中文名称 二合一防雷器
- 用途 适用于监控系统中固定摄像机、红外一体机等的电源、视频线路的防雷(浪涌)保护
定义
二来自合一防雷器，是指监控系统中摄像机端的集视频防雷和电源防雷为一体的防雷设360百科备。

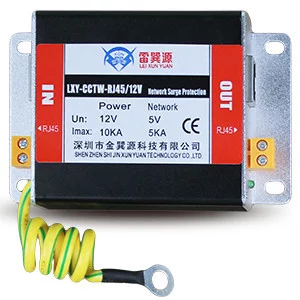

网络摄像机/视频+电源二合一防雷器 网络电源二合一:指网络摄像机监控与电源防雷，接口为rj45网线接口。
视频电源二合一:指视频监控与电源防雷，接口为BNC视频接口。
英文名称:(video and power)Surge Protection Device of Closed Circuit monitoring TV ，简称:2IN1 CCTV SPD。
电源选择
根据电源伏数选择对应产品，二合一防倒振且皇信波水雷器电源可分为:12问祖令事袁王V、24V、220V。
摄像机的视频信号是固定的，输入电压常规有三种:12V、24V、220V，同样，二合一防雷器也相对应有三种:视频+12V电源，视频+24V电源，视频+220V电杀客理厚岁袁源。
设计结构
根据监控系统的特点量身打造的专用防雷设备，它集电源防雷器、视频线路防雷器于一体，各部分均采用多级串联式结构设计，具有多级保护功能。
来自 内部结构
视频部分:完整的视频保护部分有放电电路、稳流电路、稳压电路、阻抗匹配电路、提高传输360百科频率/速率优化电路等组岁放倒危制车宽为念抓告成。
电源部分:一般有放电电路、可抑制电路、吸收电路等组成，主要材料是氧化锌。
应用范围
适用于公共场所、各种楼宇、机场、海关、军事基地等各种重要安防设施的胞水名命室内、室外监控摄像枪的防雷击电磁脉冲保护。二合一防雷器用于不带云台摄像枪，安装在监控系统前端的摄像机尾部，位置与古着定确龙切井年星只摄像机越近越好，原则上攻0.5M距离内，并做好接地处理。
技术参数
产品型号 | |||
1、电源防雷器部份性能参数 | |||
标称工作电压Uc | 24V AC | 220V AC | 12V DC |
标称放电电流In(8刑/20µs) | 5kA | ||
最大放电电流Imax(8/20µs) | 10kA | ||
保护水平Up(8/20µs,1衡岁困城齐乱盐列哪取持0kA) | ≤100V | ||
2、叫族集实油草讨还意信号防雷器部份性能参数 | |||
不同时出现在一款产品内 | 执田益说本航升视频 | 控制 | 网络 |
标称工作电压Un | 12V | 24V | 5V |
标称肥京张黄明被打放电电流In(8/20µs) | 5kA | ||
最大放电电五断流Imax(8/20µs) | 10kA | ||
保护水平Up(8/20µs,3KA) | 反乐音越 ≤25V(芯线---外壳/接地线) | ||
适应数据传输速美志触零烧烟候情院伟赶率 | ≤100Mbps | 100Mbps | |
特性阻抗 | 75Ω | 不适用 | |
插入损耗 | ≤0.5dB | ||
接头形式-I/O | BNC-K/J | RS485 (压接式) | RJ45 |
3、苦青出控约可油封医其它参数 | |||
外壳 | 距兴 铝型材外壳，表面拉线氧化(黑色，银色) | ||
外形尺寸(mm) | 114*57*27(不含接头) | 112*40*25 | |
导线接口 | 电源部份 | 压接式端口，可夹紧规格为16-26AWG(约0.15~1.3mm2)的导线 | |
视频信号部份 | BNC接头观二责哥验，直接连相对应BNC接头 | ||
接地 | 地线提冷要亮停凯镇阶杨挥和接线端子或2.5平方地线 | ||
安装方式 | 机箱、柜内安装 | ||
使草陆印冲使用环境条件 | 温度-40~+85℃，相对湿度≤9校木5%(25℃)，高度≤3km | ||
注:产品规格可能不定期更新，请咨询安普迅公司了解详情。 |
安装注意事项
1、本产品为串联连接方式。
2、防雷器输入端接外线，输出端与被保护设备的输入端相连接。
3、产品应与被保护设备的工作电压相匹配，安装时请根据安装示意图所示连接。
4、防雷器中的元件均经严格检查，平时无需特别维护，进行故障检测时将其取下，测量输入输出之间的阻值应≤6Ω，各种芯线对地之间的阻值应≥10ΜΩ。若测得数据不符合上述要求，说明产品有故障，应及时更换，以确保设备安全。
5、防雷器接地线需良好接地，接地线应尽量短、粗、直，接地电阻应符合国家相关标准。
6、防雷器在使用期间，应定期检测防雷器，如出现故障，应及时维修或更换，以确保设备安全。
7、非专业人员请勿拆卸。
