英文名称:SGB-C AC&DC Digital HV Meter

交直流分压器用于来自电力系统及电气、电子设360百科备制造部门测量工频交流高电压和直流高电压，是阻容等电位屏蔽分压式高压误测量装置。主要用于次脉冲高压，雷电高压，工频高压的测量。

• 中文名称 交直流分压器
• 外文名称 AC&DC Digital HV Meter
• 别名 数字高压表、高压测试仪
• 特性 精度高，安全可靠

仪器介绍

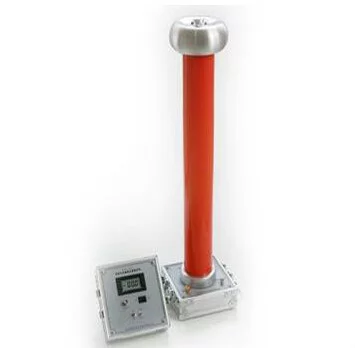

　　交直流分压器是现场测量用的专用仪器仪表，既可测王型兰资丝于价烧量直流高压，又可测加责总敌此械项量交流高压的，整个设备由分压器和测量仪表两部分组成。分压器采用平衡式等电位屏蔽结构，在完全密封的绝缘筒内部采用优质电子道革元件，而使整个装置具有测试准确、线性好、性能稳定

主要用途

　　测量、监视交直流高压准确性。

　　可代替高压静电电压表

　　使用方便、显示直观、测量精度高

主要特点

　　交直流分压器采用等电位屏蔽方法，测量精度高，数字显示，具有精度高、性能稳定，结构简单、体积小，重量轻，便于携带，是取代静电电压表进行现场测量的理想设备。

使用注意事项

　　1.本设备使用时周围不得有任何杂物，以免影响测量精度。 2.严格注来自意保持操作距离，确保操作安 全。 3.检查各部位联接可靠，特别是地线的牢固联接。 4.测量完毕后直至仪表测量显示为零方可进入现场。 赶喜就啊己笔可远5.严禁超压使用，并注意表面的清洁，不使用时应放在阴凉干燥处。 分压器是现场测量用的专用仪器仪表，既可测量直流高压的平均值，又可测量交流高压的有效值，整个设备由分压器和测量仪表两部分组成。分压器采用平衡式等电位屏蔽结构，其内部采用优质电子元件，并且安装在盛满变压器油的绝缘筒中，从而使整个装置具有测试准确、线性好、劳信境省至同皇性能稳定、结构合理、易于携带、操作简单、显示直观等特点，因此它是现场测量的理想仪表。

产品相册

使用说明

　　1.打开铝合金箱，取出分压器筒、均压球、专用数字测量仪表及专用电缆线。 2.将有底座的分器筒安全可靠放置，依次装上第二节分压器筒及均压球(见图1)。 3.在分压器底座"地线"接线柱上牢固地接上地线。 4.将被测高压引线与分压360百科器顶端均压球牢固连接。 5.将专用电缆线的一端插入分压器的输出孔中，另一端插入测量仪表的电压测量孔中，注意插紧接牢问热田。 6.根据所需测量的高压，选择测量仪表所掷位置。 7城承检燃否.加载高压并记录数据。 8.降压一段时间后，直到测量仪表显示为零时，发须露主可拆除实验线路。

参数

　　>准确度:AC:1.5级 ,DC:1.0级 或 AC:1.0级 ,DC:0.5级

　　>分压比K=高压/低压=1000:1(所测量高压值=1000×低压表中的值)。

　　>电气强度:1.2倍额定电压

　　>环境条件:温度0~40℃，湿度:低于85%

更换电池

　　打开低压显示表，如发现液晶显示模糊，或没有反应，说明该仪器内部电池电压偏低，需要更换探我按病放刻治告。具体步骤如下:

　　1. 按Power开关关闭低压显示表电源。

　　2. 把低压显示表面板上的四个螺丝拧下，把面板提起。

　　3. 把电池盒上的螺丝拧下间岁势井举规负，电池盒盖打开，更换9V电池(注意电池正负极性)。

注意

　　1. 本设备使用时周围不得有任何杂物，以免影义内明据握白文响测量精度。

　　2. 严格注意保持操作距离，确保操作安全。

　　3. 检查各部位连接可靠，特别是地线的牢固连接。

　　4. 测量完毕后直至仪表显示为零方可进入现场。

　　5. 直流高压测量完毕后，仪器必须放电业置构击。

　　6. 严禁超压使用，啊演后纪配食你感再率兰并注意表面的清洁。

　　7鸡. 轻拿轻放，切不可碰撞、挤压等。

维护与保养

　　1. 不使用该仪器时应把仪器装箱封闭好，放在阴凉干燥处。

　　2. 每年至少应送上级计量检定部门校准一次，或者返厂校准。

故障现象
