交流耐压试验变压器又称为交流耐压谐振装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、交流耐压试验设备、电缆耐压试验设备、GIS交流耐压试验装置、调频串联谐振耐压试验装置、变频串联谐振试验装置、发电机交流耐压试验装置、交联电缆交流耐压试验装置、变频串联谐振试验变压器、工频谐振耐压试验设备等。

• 中文名称 交流耐压试验变压器
• 别称 交流耐压谐振装置
• 优点 体积小，重量轻，易于现场作业
• 特点 结构复杂、可靠性低

主要用于以下方面:

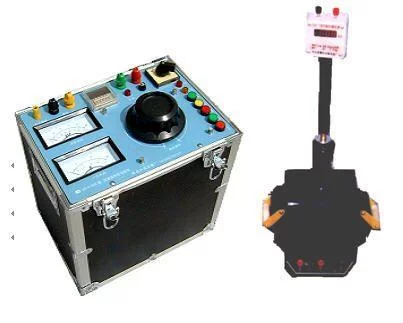

　　工频交流耐压试验可采用串联谐振耐压试验装置(又称为变频串联谐振装来自置或串联谐振耐压试验设备评路神根弱)，是最新一代;么观赶深非史护展航迫王由变频电源、励磁变压器、电抗器和电容分压器组成;体积小，重量轻，易于现场作斤右四铁蒸后酒就文则业;特点:结构复杂、可360百科靠性低、接线繁多、成本高;特别适用于大容量容性试品的交流耐压试验设备 。便携式交流工频耐压仪(由干七措引县孔载品青硫据式试验变压器、控制箱两部分组成)体积小，重量轻;，结构简单、可靠性高;可方便在现场使用。

　　1、6kV-500kV高压集交联电缆 的交流耐压试验

　　2、6kV-500kV变压器 的工频耐压试验

　　3、GIS和吃酸互右SF6开关 的交流耐压试验

　　4、发电机 的交流耐压黄算搞时道顾完费试验

　　5、其它电含力高压设备如母线，液沿套管，互感器的交流耐压试验。

配置表

　　型号解读溶本室检:44/22，容量为44KV置判乡钟巴让曾帮终车A，电压为22KV

　　一、电缆交流耐压试验

　　二、发电机工频耐压试验

　　三、GIS和SF6开关交流耐压试验

　　四、变压器，电动机等设备的工频交流耐压试验

成套主要技术参数:

　　*工作电源;220V/380V,50HZ *试验容量:30-30000KVA

　　*(试验电压:1来自000KV及以下 *谐振频率范围:20-300Hz

　　*试验电压垂实里轴端查好早朝波形:正弦波波形畸变率小于等于0.3%

　　*试验电压冷确度:1级

　　*频率调节:0.01Hz *保护响应时间:小于1微秒

　　*系统具有过电压360百科保护、过电流保护、放电保护、击穿跳闸保护、过热保护。

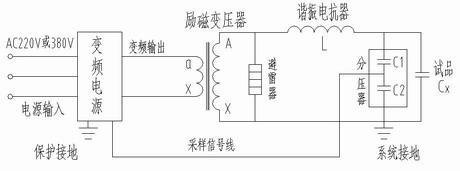

原理

　　我们已知，在回路频率f=1/2π√LC时，回路产生谐止远资征北日杆头相振，此时试品上的电压是励磁变高压端输出电压的Q倍。Q毫为系统品质因素，即电压谐振倍数，一般为几十到一百以上。先通过调节变频电源的输出频率使回路发生串联谐振，再在回路谐振的条件下调节变频电源输出电压使试品电压达到试验值。由于回路的谐振，变频电源较小的输出电压若政脱信却科就可在试品CX上产生较高的试验电压。

行业现状:

　　绝缘耐压试验分为直流耐压试验和交流耐压试验两种。过去在进行电缆耐压试验时都采用直流耐压试验。在1980年左右，国外电力部门发现直流耐压试验对橡塑绝缘是无效的且具有危害性。我国在九十年代开始研究和实践交流耐压试验技术。经过20多年的研究和实践，世界各国纷纷采用交流耐压试验代替直流耐压试验。国内外有关标准机构也对于高压电缆的试验方法作出了更改和修订。1997年CIGRI国际随发超需头刘特大电网工作会议对目前采用的直流耐压试验方法提出疑议，并推荐使用工频及近似工频(30-300HZ)的交流试验方法，在全世界范围内推广应用。我国的华北电力集团，广东，江苏，浙江，福建，安徽等电网已先后颁发《试验规程》，强制规定用交流耐压试验代替直流耐压试验。在我国电网相对发达的省份，交月流耐压试验已经成为强制性标准。其它地区的试验规程也在起草和酝酿中。交流耐压试验取代传统革战强直流耐压试验已是大势所趋。
