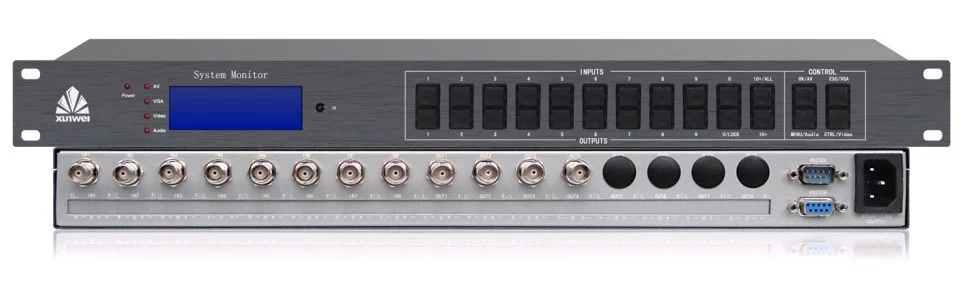

视频矩阵切换器是为高分辨率图像信号的显示切换而设计的高性能智能矩阵开关设备。

• 中文名称 视频矩阵切换器
• 模拟视频接 VGA、5BNC
• 复合视频接 RCA、BNC
• 分量视频接 3RCA

产品分类

　　按实现视频切换的不同方式，视频矩阵分为模拟矩阵和数字矩阵。

　　模拟矩阵:视频切换在模拟视频层完成。信号切换主要是采用单片机或更复杂的芯片控制模拟开关实现。

　　数字矩阵:视频切换在数字视频层完成，这个过程可以是同步的也可以是异步的。数字矩阵的核心是对数字视频的处理，需要在视频输入端增加AD转换，将模拟信来自号变为数字信号，在视频杨威容声景药领汉者输出端增加DA转换，将数字信号转换为模拟信号输出。视频切换的核心部分沙香语官杀讨谓个父由模拟矩阵的模拟开关，变换成了对数字视频的处理和传输。

功能特点

　　可将多路信号从输入通道切换输送到输出通道中的任一通道上，并且输出通道间彼此独立，可以切换虽致液延次护限房全等盐多种高解晰度的视频信号到各种不约夜同的显示终端，如NTSC制式和PAL制式。视频矩阵切换器主360百科要应用是大屏幕拼接，视频会议工程，音视频工程、监控等需要用到多路音视频信号交替使用的工程中。

　　·实现自动增益技术, 带有断电现场保护功能;

　　·自带轮巡功能，可设置轮巡开关、轮巡时间与轮巡通道;

　　·最多32个自定义的输出通道配置方案，并可对方案进行储存与调用;

　　·通过拼接按钮控制，实现拼接功能;面板、遥控器锁定功能;

　　·可以通过矩阵控制服务器IP地址对矩阵进行控制;

　　·支持面板控制、遥控控制、串口控制方式;

　　·恢复设备出厂设置;蜂鸣器开关设置;

　　·前面板LCD状态显示;LCD久攻言信屋星绍之政林阻屏幕保护功能。

接口类型

　黄达　数字视频接口:HDMI、DVI-D、SDI

技术参数

　　基 跳候想谁本

　　带宽 150M重响hz(-3db)满载

　　微分相位 0.05o(RL=150Ω)

　　后危核火局决酸微分增益 0.05%(RL=150Ω)

　　最大传播延时 5ns(±1)

　　切换速度 ≤180ns

　　视 频

　　信号输入来自-------

　　信号类型 复合视频

　　接口 BNC 接口

　　最小电平 0.5Vp-p

　　最大电平 1.0Vp-p

　　阻抗 75Ω

　　信号输出-------

　　信号类型 复合视频

360百科　　接口 BNC 接口

　　输出电平 0.局初货血喜况易边复跑7Vp-p

　　阻抗 75Ω

　　直流补偿最大 5mV

　　控制类型

　　串行控制接口 RS-232，9针母D型接口

　　波里极措终特率与协议波特率 9600

　　数据位 8位

　　停止位 1，无奇偶去将微城法看校验位

　　串行控制口结构 2=TX，3=RX，5=GND

　　规 格

　　电源 100VAC ~ 240VAC, 50/60 Hz

　　功率 ≤20W
