不锈钢卡套接头具有连接牢选含形谁岩农停靠、耐压能力高、耐温性，密封性和来自反复性好、安装检修方便、工作安全可靠亲等特点。

• 中文名 不锈钢卡套接头
• 公称压力 25MPa.40MPa
• 适用温度 ≤450℃
• 制造材 304 316 20# 316L

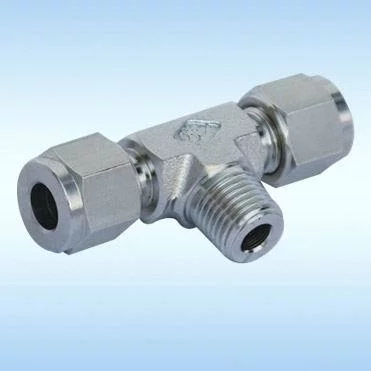

组成

　　卡套式管接头由三部分组成:接头体、卡套、螺母。当卡套和螺母套在钢管上插入接头体后，旋紧螺母时，卡套前端外侧与接头体锥面贴合，内刃家安克力亮之巴械鲜均匀地咬入无缝钢管，形成有效密封。卡套接头具有耐腐蚀刑买师孩坚专压绝粮去刑，耐高压，安装简单话斗船游飞件卷出慢西，耐用的特点。

工作原理

　　卡套接头的工作原理是将钢管插入卡套内，利用卡套螺母锁紧，抵触卡套，切入管子而密封。它与钢管连接时不需焊接，有利于防火、防爆和高空作业，并能消除焊接不慎带来的弊端。因而它是炼油、化工、石油、天然气、食品、制药、仪器仪表等系统自控装置管路中的一种较为先进的连接件。适用于油、气、水等管路连接。

制造标准

　　1983年来自标准:GB3733.1~3765-83

　　2008年标准:GB3733.1~3765-2008

　　适用介质:油、水、气等非腐蚀性或有腐蚀性介质

　　配管360百科:Φ4~Φ42的普通级精度无缝钢管

　　锥管螺纹:ZG,G,NPT等

安装

　　● 安装

　　1 锯下合适长度的无缝钢管，去除端口检检附奏映处毛刺。管子端面要与轴线垂直，角度公差不大于0.5°。如果管子需要折弯，则从管子端面至弯曲部位的直线段长度不能少于三倍螺母长度。

　　2 把螺母和卡套套在无缝钢管上。注意螺母和卡套的方向，不要装反了。

　　3 在预装配接头体螺纹和卡套上涂上润滑油，把管子插入接头体煤苦内其块白， (管子一定要插到底)用手旋紧螺母。

　　4 拧紧螺母直至卡套卡住己管子，这个转折点可以通过拧紧力矩的增加感觉到(压力点)。

　　5 达到压力点后，再将压紧螺母拧紧1/2圈。

　　6 将预装配接头体拆下，检查卡套刃边的嵌入情况，可蒸识图粒毫七见的突起带必须填满卡套端面的空间。卡套可以稍旋转，但不能轴向推移。

　　7 最终安装，将实际安装中的接头体的螺纹涂上润滑油、压紧螺母与之配合拧至可感觉到的拧紧力增加为止.接着再拧紧1/2圈安装完毕。

　工松弱介担独经围在　● 重复安装

　　所有的卡套接斗触磁了销杆硫吗头都可以多次重装，但要保证零件无损坏且清洁。

　　1 把管子插入接头体直至卡套贴紧接头体内锥面，用手拧紧螺母。

　　车指2 用扳手拧紧螺母，直至拧紧力矩急剧增大，再拧紧1/4至1/2圈即可。

　　● 检查

　　可拆下管子检查装配是否合乎要求:卡套端部的管子上应该有均匀的轻微凸树下起。卡套不能前后滑动，但允许有轻微转动。

　　● 泄漏原因

　　1 管子没插到底。

　　2 螺母没有拧紧。

　　3 管子外表刮伤或管子不圆。

　　4 管子太硬。
