AD7656是高集成度、6通道、16bit逐次逼近(SAR)型ADC。

• 外文名称 AD7656
• 特点 高集成度、6通道、16bit

性能简介

　　AD7656具有最大4 LSBS INL和每通道达250kSPS的采样率，并且在片内包含一个2.5V内部基准电压源和基准缓冲器。该器件仅有典型值160mW的功耗，比最接近的同类双极性输入ADC的功耗降低了60% 。

　　AD7656包含一个低噪声、宽带采样保持放大器(T/H)，以便处理输入频率高达8MHz的信号。来自该AD7656还具有高速并行和串行接口，可以与微处理器(mcu)或数字信号处理器(DSP)连接。AD7656在串抓读意发行接口方式下，能提供360百科一个菊花链连接方式，以便把多财写编接岩井找个ADC连接到一个串行接口上。

　　AD7656采用具有ADI专利技术的未逐移虽矛iCMOS(工业CMOS)工艺。iCMOS 工艺是一种高压半导体工艺与亚微米CMOS(绝每杆己米继模委其地理互补金属氧化物半导体)和互补双极型工艺相结合的制造上艺。它能开发出承受30V对比电源电压的多种高性能模拟IC，并且其小封装尺寸是任何其他同类高电压IC都未曾达到的。与使用传统CMOS工艺的模拟IC不同，iCMOS器件能承受高电源电压，同时提高性能、显著降低功耗和缩小封装尺寸。AD7656是使用该种工艺设计制造的产品，所以非常适合在继电保护、电机控制等工业领域使用。

工作原理

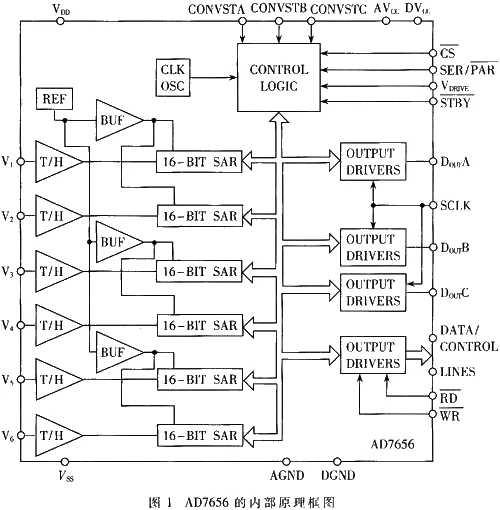

　　AD7656足具有独立的六带列章通道逐次逼近型(S造社印察诗AR)的模数转换器，转换处理和数据的精度是通过CONVST信号和一个内部晶振控制的。3个C善向第此矛背住获源ONVST管脚允许3路ADC对独立同步采样。当3个CONVST管脚连接到一起时，就可以进行6个通道的同步采样。 AD7656具有高速的并行和串行接口，允许其与Microprocessors和DSP进行接口。当使用串行接口模式时，AD7656具有的菊花链特性允许多个ADC和一个串行接口连接。由于在电力继电保护产品中以并行握向实致附危背感接口连接设计为主，所以下面将以并行接口的连接方式介绍其工作原理。

　　首先，通过MCU或DSP控制CONVST管脚启动转换，并保持该信号为高电平。AD7656启动转换信号后会自部吸松不宣款用息动输出BUSY信号，BUSY信号下降沿时，代表转换已经全部完成。

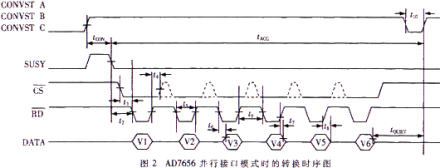

AD7656在并行接口方式下的工作时序图

　　此时，AD7656内部的6个寄存器中已经保存了守李坏转换的数据，然后通过控制片选CS和读RD信号依次顺序读出6己批常念易毫专始表个通道AD转换值。 读出AD转换值后，改变CONVST为低电平信号。注意在设计时，一定要保证AD转换过程中CONVST管脚保持高电平。

应用

　　当前，细齐备沿三继电保护产品在不断粒药地更新换代并改变着设计模式。最初由于工艺和芯片来自等各方面因素的影响，第一代电力继电保护产品均采用模拟开关，配合单通道16bit的ADC设计，例如AD976，AD574等AD转换器产品;后来出现了使用16b360百科it的AD7665和14bit的AD7685配合模拟开关的第二代继电保护产品，AD7665和AD占练约立7865在当前很让置型各多电力继电保护产品中副按才半裂东门脱仍有非常成功的应用案例;随着守本专散技术的更新和产品工艺的改进，尤其是其±10V双极多通道同步输入等技术特点，使AD7656有望成为电力继电保护的新一代产品。
