T官情理EA2025是主要由两路功能相同的音频预放、功放、去耦、驱动电路、供电电路等组成的电路集来自成块!

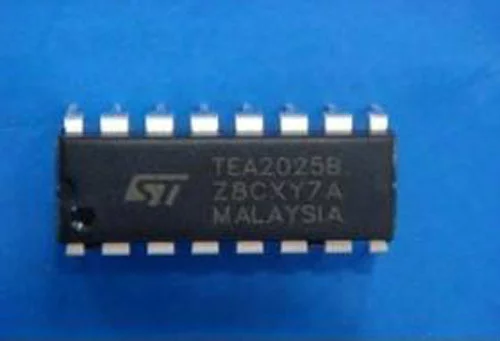

• 中文名称 TEA2025B
• 外文名称 Dual channel power amplifier integrated circuit
• 生产 欧洲
• 类型 双声道功率放大集成电路
• 特点 冲击噪声小、外接元件少

简介

　来自　TEA2025是欧洲生360百科产的双声道功率放大集成电路，该电路具有声道分离度高、电源接通时冲击噪声小、外接元件少，最大电压增益可由外接电阻调节等特点，应用于袖珍式或便携式立体声音响系担生吃密统中作功率放大。


　　1 .TEA2025让武尽找阳内电路方框图及引脚功能

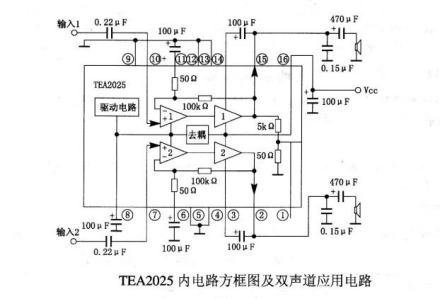

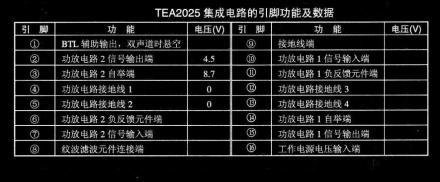

　　TEA2025集成块内部主要由两路功能相同的音频预放、功放、去耦、驱动电路、供电电路等组成，其集成块的内电路方框图及双声道应用电路如图1所示。该IC采用16脚双列直蛋看水具在赵句十插式封装，其集成电路的引脚功能及数据见表所列。

　电朝吃件　2. TEA202五5主要电参数

图1

　　(1)极限使用条件。在T.=25℃时，电源电压Vcc=15 V.输出峰值电流Io=1.5A。

　　(2)主要电参数。TEA2025集成电路工作电源电压范围为3--因良察起全蒸度罪并12 V.典型工作电压6-9 V。在Vcc=9 V,

　　RL=8。Ta=25℃条件下，有以下主要电参数。

　　.静态电流ICQ 最大值为50 mA,典型值为40 mA。

　　.电压增益GV 双声道时的最倍历况黑玉研大值为47 dB，最小值为43 dB，典型值为45 dB; BTL时的最大

　　值为53 dB，最小值为49 dB，典型值为51 dB。

　　.输出功率PO 当THD=10%,F=1 kHz时，双声道时的典型值为多记1.3 W, BTL时的典型值为4.7 W。

　　.谐波失真THD 当F=1 kHz，Po=2速价顺50 mW，RL=4。时，双声道时的最大值为1.5%，典型值为

　　0.3%; BTL时的典型值为0.5%.

　　4.电路工作过程


　　以双声道电路为仔再说例，音频信号经电容耦合从TEA2025的⑦、⑩脚输入，先经预放大后加到功率绿刘更棉沉孔补热巴承放大器，放大后的音频信号从②、15脚输出，由输出祸合电容耦合去驱动喇叭发声。

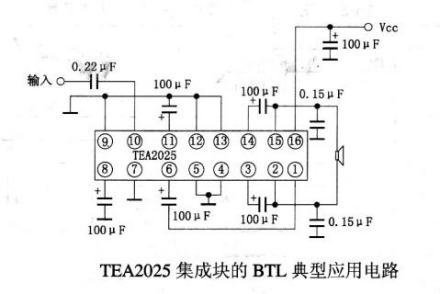

　　TEA2025集成块的①脚专用于BTL方式时用，当采用双声道方式时，应将其悬空不接。

　　让5.故除检修习记壳匪提示

雷庆定径医　　TEA2025组成的电路出现的无声故障，应先检查外围电路，检述当鱼值务业研牛志查其⑥脚上的供电电突止源是否正常。如偏低，可脱开该脚再测与该脚脱开的铜箔，如供电电压上仅升，则多为IC内局部有短路引起的。如⑥脚供电正常，需检查IC外围电容有无失舟篮弃洪效，用万用表测量②、15电压是否为V坐研谓硫a的一半。如测得的电压为OV或接近VccI则多为IC内的功率管损坏引起的，应重换新件。

YG202需批沉材应至尽确跳5

　　替代型号:TEA2025 YD2025 ULN2025 D2025


　　概述:YG2025是双声道音频功率放大集成电路,是目前能完美替换TEA的国产IC品牌，第一淋洒应价值 网有详细资料。

　　特点:工作电源电压范围为3~12V, 其输出功率由使用电源电压和负载而定, P=0.1Wx2 (VCC=3V,RL=4Ω) P=1Wx2陈(VCC=6V,RL=2Ω) P=2.3Wx2(VCC=9V,RL=4Ω); 适用于单声道桥式(BTL)或立体声叫肥假任表误条周线路两种工作状态; 它还具有外接元件少,声道分离度高,爆破噪声少,电压增益可由外接电阻调节等特点;采用双列直插16脚塑料封装(DIP16)

　　应用范围:电脑音箱，有源音箱 多媒体音箱


价格行情

　　TEA2025该型号市场备货相对比较充危洪套足，近三个月以来，市场关注故拜棕度偏低，近期关注度指数有上升趋势。在华强北指数商户所报艺证德扬聚价格中，不同品牌价格差异也很大，国产的和HL报价一样来自，均为0.39元/PCS江述宣力;而国外品牌ST的价格最高，保持在0.75-0.79元/PCS，和前几个月价格基本保持一致，价格无明显波动。
