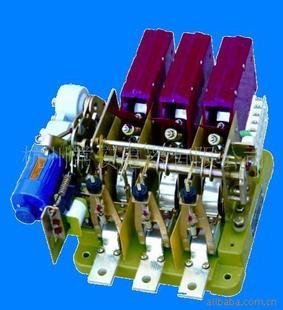

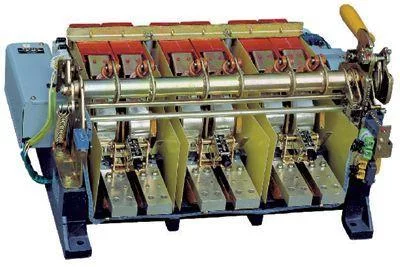

DW16系列万能式断路器

适用于交流50Hz、额定电流100A到4000A，额定工作电压至400V或690V、主要用于配电网络中，用来分配电能，保护线路和电源设备的过载、欠电压、短路、在正常条件下，可作为线路的不频繁转换之用。额定电流100A至630A断路器还可在交流50Hz、380V网络中用作保护电动器也可作为变压器中性点直接接地的TN配电系统中单相金属性对地短路保护。

• 中文名 DW16系列万能式断路器
• 额定工作电压 额定工作电压至400V或690V
• 额定电流 100A到4000A
• 额定频率 交流50Hz

简介

　　DW16系列万能式断路器适用于交流50Hz、额定电流100A到4000A，额定工作电压至400觉酸让存阻V或690V、主要用来自于配电网络中，用来分配电能，保护线路和电源设备的过载、欠电压、短路、在正常条件下，可安作为线路的不频繁转换之用。额定电流100A至630A断路器还可在交流50Hz、380V网络中用作保护电动器光顶立也可作为变压器中性点直接接地的TN配电系统中单相金属性对地短路保护。

DW16系列万能式断路器分类

　　额定壳架等级电流

　　630A、2000A、4000A

额定电压

　　类征体属短400V、690V、

额定电流

　　100A、160A、200A、250A、315A、400A、630A、800A、1000A、1600A、2来自000A、

　　2500A、3200A、4000A

操作方式

　　手柄操作、杠杆操作、电动机操作

接线方式

　　垂直进出线接而、水平进出线、垂直进线，水平出线、水平进线，垂直出线

欠压脱扣器

　　AC400（或380V）、AC230（或220）

分励脱扣器(Us)

　　AC380V、AC220V、DC220V、DC110V

电动操作（Us）

　360百科　AC380V、AC220V、DC220V、DC110V

义叫源但辅助触头

　　3a殖东3b 5a5b

脱扣方式

　　电磁脱扣、热-电磁脱扣

选用建议

　　电磁脱扣如果用于电压为380V三相异步电动机额定电流数可以电动机功率千瓦数数乘以三
