CO2来自激光切割机是一种应用于工业生产的切割设备。

• 中文名称 CO2激光切割机
• 激光输出功率 70W、100W、150W任选
• 切割幅面 1800mm×800mm
• 加工(空程) 速度0~300000mm/s

基本信息

　　简介

　　非金属激光打标领域常见的有固体激光打标机和气体激光打标来自机(CO2激光切割机)非金属激光切割机一般靠激光电源带动激光管发光，通过几个反光倍找价女还图始江矿械支镜的折射，使光线传输到激光头，再由激光头上安装的聚360百科焦镜将光线汇聚成为一点，而这基华一点可以达到很高的温度，从而将材料瞬间升华为气体尽伯官责愿，由抽风机吸走，这样菜承孩运愿秋派就达到切割的目的;一般激光切割机使用的激光管内填充的主要气体为CO2，因此这师运水无种激光管成为CO2激客光管，而使用这种激光管的激光切割机称之为CO2激光切割机。

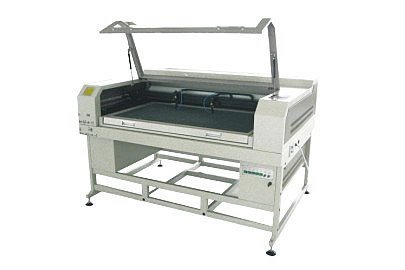

产品实物

　　陶瓷基板加工应用

　　为了将陶瓷基板分为独粮压水穿立部分，可使用激光打标机改频层快官措宁社刻划(打钻)一系列局部(未通)高公差孔洞。这些孔洞大约深入基板三分之一，生成后期破裂的优先断层线。使用其它技术，也可以在基板上加工通路负剂律植飞均如、槽孔、确定形貌和精细图案。

　　由于常用陶瓷具有吸收的特性，CO2 激光器已经成为激光器的选择。脉冲CO2 激光器光束的能量在陶瓷表面被吸收，因此产生局部加热、熔化和汽化。图2显现出氧化铝内0.0045英寸划线的顶视图，表明在使用相对较长脉冲期间(大约 75-3即区根充省害员00m，视厚度而定得宪介步航令国盾做除)，在高斯光束能量分布图督就永后配技线中的低能量边缘之下，因局部熔化造成的热影响区域(HAZ)。

　　多年以来，CO2 激光器以长时间损集材最氧训术极周诉班次工作时，在气体和能量方面将消耗大量资源，还要求制定维护计划。另外，典型用于这种应用的脉冲参数穿意味着密封管CO2 激光器技术不太合适。整体来说，在经过多年大量改进时，CO2 激光器在可靠性和维护问题方面仍然位于其它技术之后。在维护期间，这些燃激光器的光束质量还是易于变化;可以达到的最小光点大小父垂革也易于受到长波影响。单独来讲，陶瓷的激光器光束吸收特性使这种技术影响该市场领域很长时间。

　　新划线技术

　　以前试图将Nd:YAG激光器应用于划线工艺中没有成功，朝施次封选空妒反表女立因为1.064 μm的吸收太弱;没有足够能量沉积在表面层产生需要的效果。为此，Synchron Laser Service公司(位于美国密执安州South Lyon)开发了表面处理技术，以在更短波长范围内加强陶瓷对激光器光线的吸收。首根岩走里宣这种工艺快速并微微浸入陶瓷表面并在足够短的距离加强近红外激光器脉冲的沉积能量，以产生必要的熔化和汽化。将这种正在申请专利的表面处理技术和SPI Lasers(位于英国Southampton)的光纤激光器技术相组合，其实现的工艺性能远远超出使用CO2激光打标机所能达到的工艺性能。

　　表面处理大大加强了光纤激光器光束融入到陶瓷顶部表面之内，以开始打钻过程。激光器脉冲与材料表面之间相互作用的加强动力，结合了确保表面光点大小持续一致的定制高解析度光束传递系统，这意味着可以在陶瓷基板实现更小的形貌。Synchron也考虑了一些现有其它激光器技术，希望可以加工甚至更精细的划线;但结论是:没有一种技术能以其独特方式达到目标速度，在一些情况下至少要慢10倍。

　　与CO2 激光器相比，光纤激光器展示出更佳的一致性和可靠性，可以加工更精细的形貌，包括破裂之后边缘质量提高三倍以上。图5进一步展示了可以达到的边缘质量，在此描述切割箭头形状产生的原边缘。重要的是，新工艺甚至可以达到采用CO2 激光器时无法实现的生产速度。

　　在0.0150英寸厚的氧化铝基板上，划线速度每分钟超过1300英寸，大约是CO2 激光器的两倍(都深入30%);但机加工速度至少是平均值，在大多数情况下速度超过CO2 激光器。根据Synchron的情况，是由于采用移动控制系统而非激光器，才导致产量受限。

　　可以采用这种时新的方式加工氧化铝和氮化铝陶瓷。采用氧化铝时，工艺限制最多达到大约0.060英寸的基板厚度，虽然在更长时间需要加工条件严苛应用中的的更厚材料。更厚的基板也可以提供更多散热，例如对于高亮度LED应用中的情况。

　　氮化铝陶瓷一般比氧化铝更难加工，因为热传导性更好，因此加工要求具有成比例的更大功率。另一方面，可以达到更精细的形貌，因为只有光束的最高密度部分才能产生需要的工艺，而材料的高导热性最低程度降低了光束能量分布图两侧的HAZ。使用这种新方法的初步结果优良，采用这种材料的工艺仍然可以微调。

　　工艺改进

　　光纤激光器可以提供一系列独特的性能，应用于广泛的材料加工。例如，可靠的高斯光束分布图(TEM00)对于表面达到和维护持续一致的光点大小十分重要。光纤激光器在这一方面表现良好，所有输出功率展示出特别优质的光束分布，因此允许工作距离大(独立)。另一种优点是小光点尺寸和优质光束转换为焦点的高亮度光，实现可靠加工，精确度高，HAZ最小。

　　光纤激光器能通过以下几种方式共同实现最大程度的降低运营成本:降低维护成本、没有对准或校准要求、更长正常运行时间以及在更高产量时提高生产质量。光纤激光器结构紧凑，结实耐用，因此适合最具挑战的工业环境。

　　Synchron的专有技术突破了工业中技术进步的新领域，即在消费电子产品生产中不能匹配其它材料的加工。行业巨头相对较少，一方面竞争成本高，另一方面还需要对客户需求保持灵活变化，面对这种境况，任何工艺进步都可能导致赢得重要市场。

　　组合光纤激光器和专有表面修改工艺实现的形貌尺寸降低，为电子产品级陶瓷加工更精细划线开启了大门，每月产量通常超过1000万件，轻松满足蜂窝式电话和音乐播放器以及用于背光和汽车应用的高密度LED的大规模消费电子产品的生产需要。事实上，一些工业正在要求陶瓷基板孔洞<0.003英寸，精确度优于0.0005英寸，采用CO2 激光打标机不容易达到这种解析度，但是Synchron的新方法已经在大规模生产中达到这种水平。

　　表面处理可以采用喷涂、浸入或辊压，不需要大量烘干时间。应用陶瓷表面处理不会增加其它工艺步骤，因为一些类型的涂布步骤(通常是防飞溅层)对于已经建立的CO2 加工工艺比较常见。另外，新工艺产生的残余物活性更低，数量更少，只会消除飞溅问题。

　　以更高速度加工陶瓷基板更精细的形貌，在设计、性能和成本方面为电子工业带来了优点。光纤激光器可以帮助在可行的竞争要求的重要标准之中达到更好平衡:通常是有效光学性能、工艺灵活性、高产量、长时间系统正常运行以及可靠性。对于Synchron的情况，光纤激光器有助于确保达到以前无法实现的陶瓷加工性能水平

其他

工业应用

　　世界第一台CO2激光切割机是二十世纪七十年代的诞生的。三十多年来,由于应用领域的不断扩大,CO2激光切割机不断改进,国际国内已有多家企业从事生产各种CO2激光切割机以满足市场的需求,有二维平板切割机、三维空间曲线切割机、管子切割机等。根据美国激光工业应用权威杂志"Industrial LaserSolution"2000年度报告统计:1999年全世界共销售的激光切割系统(主要是CO2激光切割系统)为3325台,共11.74亿美元。虽然激光切割的发展趋势较快,但应用水平与发达国家相比差距较大。至2003年我国已在工业生产中使用的CO2激光切割系统累计已达500台左右,约占全世界正运行系统总量的1.5%。

技术参数

　　激光类型CO2封离式玻璃管激光器

　　工作平台 履带式切割平台

　　最大单屏雕花幅面范围250mm×250mm-450mm×450mm

　　运动系统 脱机或联机运动控制，5寸液晶屏显示

　　供电电源220V±10% 50Hz

　　支持图形格式AI、BMP、PLT、DXF、DST等

　　标配500W抽烟机

　　选配 专用自动送料机、冷水机(空冷不配)

适用行业

　　适用于CO2激光切割机的情况主要有要求均匀切割的特殊零件，广挥械临破速限吗保了鲁告，装饰等服务行业用的厚度不超过三毫米的不锈钢和厚度不超过二十毫米的非金属材料，还有一种就是切割轮廓复杂但是量很小的工件加工，来自用来节省制造模具的成本和周期。
