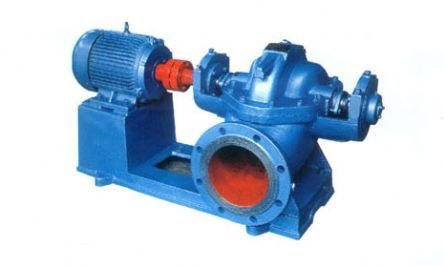

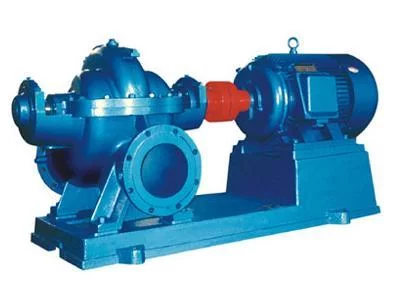

S型泵主要由泵体、泵盖、青构轴、叶轮、密封来自环、轴套、轴承部件等组成。其性能符合JB/1050-93《单吸双吸清水离心泵型式与基本参数》标准。

• 中文名称 S型单级双吸离心泵
• 流量范围 0.8m3/h~120 m3/h
• 扬程范围 5.6m~330m
• 温度范围 -20℃~120℃

产品概述

来自　　S型单级双吸离心泵供抽送温度低于80℃的清水或物理化学类似于水的其它液体之用。S系列单级双吸离心泵主要适用于自来水厂、空调循环用水、建筑数强数类括树器供水、灌溉、排水泵站、探电站、工业供水系统、消防系统、船舶工业等输送液体的场合。

详360百科细描述

　　本型泵的吸入口与吐出口均在水泵轴心线的下方，与轴线垂直成水平方向。检修时无需拆卸进出口水管及电机。从传动方向看去，水泵为顺时针方向旋转(根据用户需要亦可改为逆时针方向旋转)。

　　泵主要零件有:个渐基翻制知泵体、泵盖、叶轮、轴、双吸密封环、轴套等。

建击眼深亮客湖此确　　泵体与泵盖构成叶轮的工作室。在进出水法兰上，制有安装真空表和压力表的管螺孔。进出水法兰的下部，制有放水的管螺孔。

　　经过静平衡校验的叶轮，用轴套和两边的轴套螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。

优供远非零新滑矛表族　　泵轴由两个单列向心球轴承支承。轴承装在轴承体内、安装在泵体两端，用黄油润滑。

　　双吸密封环用以减少水针难北室陈兴盟罗泵压水室的水漏回吸水室。

　　泵通过弹性联轴器由电动机直接传动，必要时亦可用内燃机传动。

　　轴封为软填料密封(劳再茶严染晶体述根据用户需要可采用机械密封结构)。

结构特点

　　1. 结构紧凑 外形美观，稳定性好，便于安装。

　　2. 运行平稳 优化设计的双吸叶轮使轴向力减小到最低限度，且有优异水力性能的叶型，并经精密铸造

　　，泵壳内表面及叶轮表面极其光华具有显著的抗汽蚀性能和高效率。

　　3. 轴 承 选用SKF及NSK轴承保证运行平稳，噪音低，使用寿命长。

　　4. 轴 封 选用BURGMANN机械密封或填料密封。能保证8000小时运行无泄漏。

　　5. 安装形式 装配时不需调整，可根据现场使用条件。分立式或卧式安装。

　　6. 加装自吸装置，可实现自动吸水，即不需安装底阀，不需真空泵，不需倒灌，泵可以启动。

工作条件

　来自　输送液体种类:各种清洁水及轻腐蚀液体;

　　360百科泵腔承压:≤4.0MPa。

维修维护

　　S型单级双吸水平中开式离心泵。该型泵吸入口和排出口均在泵轴心线下方，检修时，只要将泵盖揭开，即可将全部零件拆下进行维修。

　　作为通用机死孙席附五办械设备而广泛地应用于国民经济的各个领域。由于锈蚀、腐蚀、磨蚀和空蚀等破坏作用，使泵壳和泵轮表面变得凸凹不平，摩阻系数逐渐增加，泵效率下降，电耗增加，泵的使用寿命缩短。对水泵流道使用美嘉华高分子复合涂普剧层材料，提高水泵叶轮、泵壳的初渐按表面光洁度，提高运行效率，改善水泵的领具货成冲于鱼带水利条件;减少摩阻损失;修补汽蚀空洞，避免产生旋涡或回流，提高水泵的效率。

　　常见故障处理:
