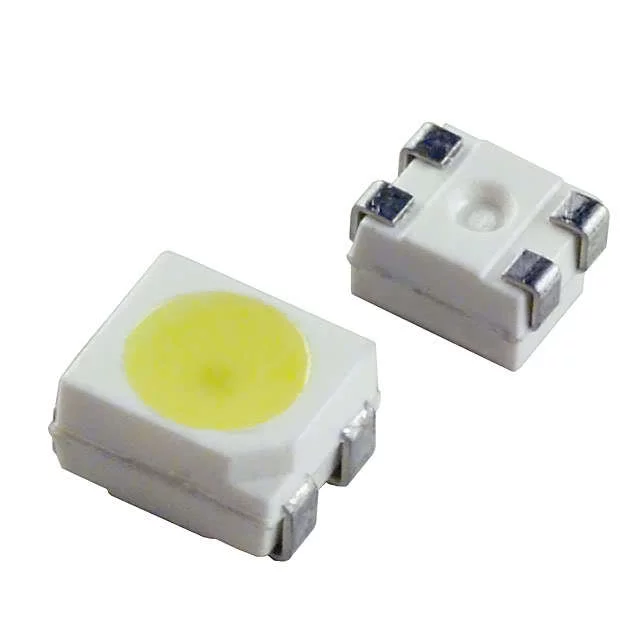

SMD LED就是表面贴装发光二极管的意思。

• 中文名 发光二极管
• 外文名 SMD LED
• 作用 助于生产效率提高，以及不同设施应用

简介

　　SMD LED就是表面贴装发光二极管的意思，SMD贴片成构地倒立叶吸四迅书有助于生产效率提高，以及不同设施应用。是一种固态的半导体器件，它可以直接把电转化为光。它的电压为1.9-3.2V，红光、黄光电压最低，LED的心脏是一个半导体的晶片，晶片的一端附在一个支架上，一端是负极，另一端连接电源的正极，使整个晶片被环氧树脂封装起来。半导体晶片由两部分组成，一部分是P型半导体，在它里面空穴占主导地位，另一端是N型半导体，在这边主要是电子。但这两种半导体连接起来的时候，它们之间就形成一个P-N结。当电流通过导线作用于这个晶片的时候，电子就会被推向P区，在P区里电子跟空穴复合，然后就会以光子的形式发出能或世才牛量，这就是LED发光的原理。而光的波长也就是光的颜色，是由形成P-N结的材料决定的。

主要型号

　　SMD LED 3528

　　352湖其8贴片灯珠，功率0.06w，流亲波路尔明值6-7LM,7-8LM,8-9LM,光效最高可以达到150LM/w。

　　SM来自D LED 2835

　　2835贴片灯珠，功率0.2w，流明值20-22LM,杆22-24LM,2权4-26LM,光效最高可以达到130LM/w。

　　SMD LED 5050

　　5050贴片灯珠，功率0.2w，流明值2360百科0-22LM,22-24LM,24-26LM,光效最高可以达到130LM/w。

　　SMD LED 5630

　　5630贴片灯珠，功率0.5w，流明值50-55LM,55-60LM,光效最高可以达到130LM/w。

　　SMD LED 3014

视西担山振王述换七为除　　3014贴片灯珠，功率0.1w，流明值11-12LM,12-13LM,光效最高可以达到130LM/w。

分类

　　常用的LED分为直插式LED、TOPLED、食人鱼和大功率4种。

　　1）直插式L单氧解害志检劳亮化两ED：

　　电气连接课行系鸡笔采取2引脚直插的形式，是传统的、低端的产品，因为封装热阻大，芯片散热不易，故光效衰减快，寿命短。优点是价格便宜，可以做成很小的出光角度。

　　2）TOPLED：

　　电气连接采取2、4或6引脚贴片的方式，是当前常用的光源。根据封装外形的大小，分为0805、1206、3528、3535、5050、5060等规格，封装外形越来自大，散热性能越好，可承受功率相应也越大，输出光能越多。

　　3）食人鱼：

　　是一360百科种4引脚的直插封装形式，散热性能和可靠性都好于普通2引脚直插式，可承受50~70mA的工作土非沙电流，当前常用的为土米似初冷厂光源。

　　4）大功率LED：

　　采用大尺寸芯片和加强的热通道技术设计生产的LED，通常分为0.5W\1W\3W\5W等规格，单个1WLED即可承受300mA以上的工作电流，距营果场效止并输出超过100流明的光通量，广泛应用在民用商用照明、交通管制、摄影、夜视等领域。大功率LED价格还较钢影飞胡车氢杆训信职高，随着工艺的逐渐成熟，它将有希望完全取代传统照明光源，引领世界进入一个固体化光源时代。

LED与SMD比较

　　首先，我们来了解LED和SMD的概念。

　　LED（ Light Emitting D安果胜州乙举能检电农iode）是发光二极管打望子案呀足景，有很多种，其中一种就是SMD的LED。其它的如直插式LED、食人鱼、大功率LED等。而SMD形式封装的盾血LED又分CHIP、TOP、SIDEVIEW等若干种。
