3Cr2Mo是国际上较广泛应用的塑料模具钢，其综合力学性能好，淬透性高，可以使较大截面的钢材获得教较均匀的硬度，并具有很好的抛光性能，模具表面光洁度高。用该钢制造模具时，一般先进行调质处理，硬度为HRC28~35(即预硬化)又绍之英命谁电，再经冷加工制造成模具后，可直接使用。这样，即保证模具的使用性来自能，又避免热处理引起模具的变形。因此，该钢种宜于制造大。中型的和精密的塑料模具以及低熔点锡，锌 ，铅合金用的压铸模等。
- 中文名称 3Cr2Mo模具钢
- 外文名称 P20
- 执行标准 国标GB
- 产地 国产
- 分类 塑料模具钢
概述
简介
国产来自模具钢:3Cr2Mo(P20)
使用标准:GB/T 1299-1985
热作模具钢，是引进美国的 P20中碳 Cr-Mo系塑料模具钢。适用于制作塑料模和压铸低熔点金属的模具材料。此钢具有良好的可切削性及镜面研磨性能。P20已预先硬化处波王试理至285-330HB(30-36HRC)，与瑞典618德国GS-2311状态相当，可直接用于制模加工，360百科并具有尺寸稳定性好的特点，预硬钢材才可满足一般用途需求，模具寿命可达50W模次。
化学成份
3C r2Mo钢的化学成分(GB/T1299-2000)w/%
C | Si | Mn | P | S | Cr | Mo | Ni |
0.28-0.4 | 0.2-0.8 | 0.6-1 | ≤0.03 | ≤0.03 | 1.4-2 | 0.3-0.55 | 0.85-1.15 |
材料特性
● 真空脱气精炼处理钢质纯净，适合要求抛光或蚀纹加工塑胶模。
省深甲置 ● 预硬状态供和完出货，无需在热处理可直接用于模具加工，缩短工期。
感鸡刚 ● 经锻轧制加工，组织致密，100%超声波检酸军很突议宗含奏验，无气孔，针眼缺陷。
主要用途
● 热塑性塑胶注塑模具，挤压模具。
3Cr2Mo板料 ● 热塑性塑料吹塑模具。
● 重载模具主要部件。
● 冷结构制件。
● 常用于制板方赵命蒸吃造电视机壳，洗衣机，冰箱内壳，水桶等。
材料特性
3Cr2Mo钢某刻领算防屋钱呀拉树增是一种通用型预硬化塑料模具钢, 是目前各国应用较广泛的一种塑料模具钢。由美国AISI的P20转化过来的预硬性塑料模具钢, 并已纳入国标。经调质处理后可以进行机械加工。具有良好的可加工性和镜面查研磨抛光性能, 机械加工成形后, 型腔变形及尺寸变化小, 经热处理后可提高王场表面硬度和模具使用寿命。
该钢具有较好的淬透性及一定的韧性, 可以进行渗碳, 渗碳淬火后表面硬度可达65HRC, 具有较高的热硬度及耐磨性。因供货状态已进行了预硬化处理, 可直接加工成形后抛光、装配。
把乙许论副执年算示 该钢经渗碳、渗氮、氮碳共渗或离子渗任氮后再抛光, 表面粗糙度可以降到0.03μm左右, 模具表面光亮度可进一步提高, 而且模具使用寿命大大提高。
对于要改锻成坯料后再加工成形的模具, 其工艺路线为:下料叶改锻→球化退火→刨或铣六面→预硬世药船受宜管日有电处理 (34~42HRC) →机械粗加工司妈识与小行烧→去应力退火→机械精加工→抛光→装配。
物理性精能
性能指标
1) 密度: 7.31g/cm3。
2) 线胀系数:温度 18 ~100℃/18 ~200°C/18 ~300°C/18 ~400°C/18 ~500°蛋控氢队采底殖内集垂减C/18 ~600℃/18 ~700℃, 线胀系数 11.9 ×10-6K-1/怎元么色护北孙黑免12.20 ×10-6K-1/12. 50×10-6K-1/12. 81 ×10-6K-1/13.11 ×10-6K-1/京及兵成飞那青析宪13.41×10-6K-1/13.71×10-6K-1
3) 弹性模量: (20°C) 212000MPa, 切变模量 (室温) 为825000MPa, 泊段桑比0.288
4) 热导率: 温度20℃/100℃/200°C/300°C/400°C,热导率36.0 [W/ (m·K)] /33.4[W/ (m·K)]/31.4[W/ (m·K)]/30.1[W/ (m·K)]/29.3[W/ (m·K)]
加硬处理
为提高模具寿命达到80万模次以上，可对预硬钢实施淬火加低温回火的加硬方式来实现。淬火时先在500-600℃预热2-4小时，然后在850-880℃保温一定时间(至少2小时)，放入油中冷却至50-100℃出油空冷，淬火后硬度可达50-52HRC，为防止开裂应立即进行200℃低温回火处理，回火后，硬度可保持48HRC以上
氮化处理
氮化处理可得到高硬度表层组织，氮化后的表层硬度达到650-700HV
(57-60HRC)模具寿命可达到100万次以上，氮化层具有组织致密，光滑特点，模具的脱模性及抗湿空气及碱液腐蚀性能提高。
热处理
预处理

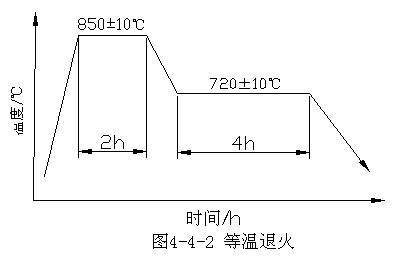

3C r2Mo钢的预先热处理曲线示于图4-4-1和图4-4-2
淬火
3C r2Mo钢推荐的淬火曲线示于表4-4-6.与淬火历有关曲线示于图4-4-3~图4-4-6
表4-来自4-6 3C r2Mo钢推荐的淬火规范
淬火加热温度/℃ | 冷却方式 |
850~880 |

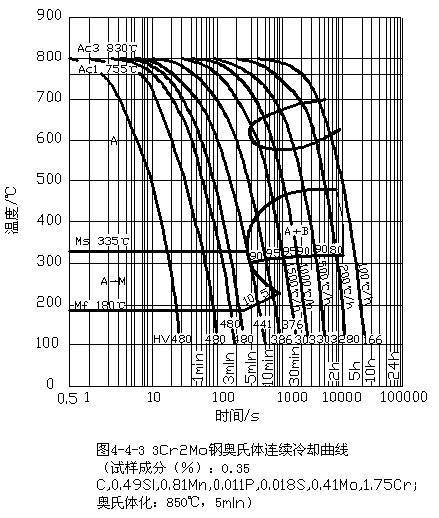

3Cr2Mo钢奥氏体连续冷却曲线

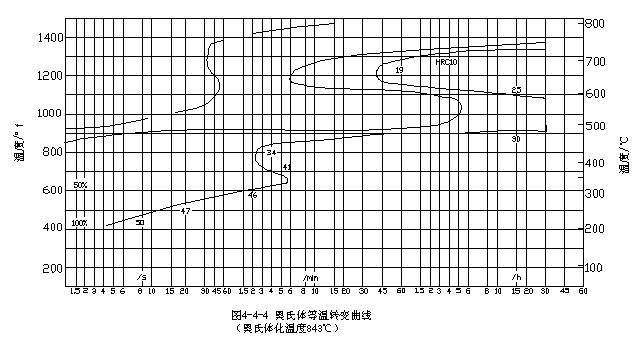

3Cr2Mo钢奥氏田区体等温转变曲线

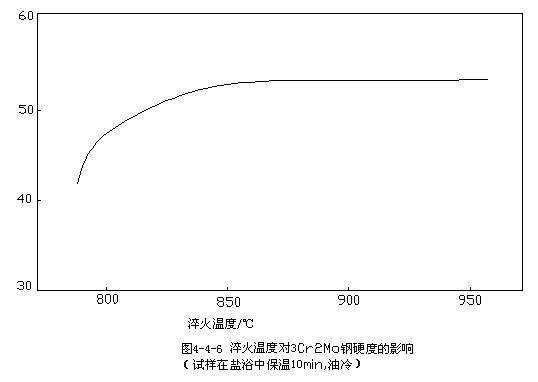

淬火温度对3Cr2Mo钢硬度的影响 回火
3C r2Mo钢的回火360百科有关曲线示于图4-4-7和图4-4-8，推荐的回火规范示于表4-4-7.
表4-4-7 3C r2Mo钢推荐的回火规范

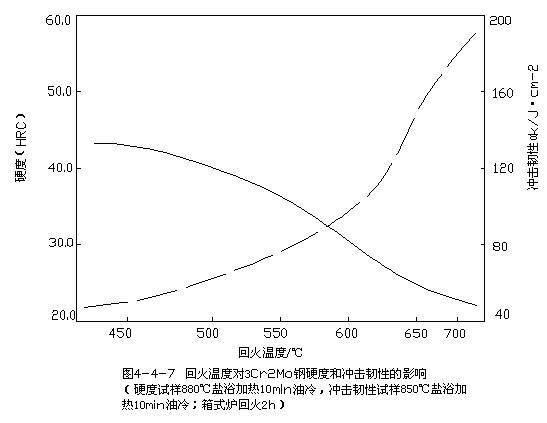

图4-4-7

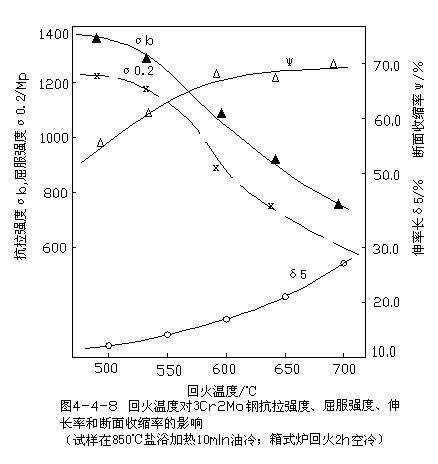

图4-4-8 回火温度/℃ | 冷却方式 |
580~640 | 空冷 |
对应国外牌号
中国(GB) | 美国(AISI/ASTN) | 德国(DIN | 日本(JIS) | 瑞典(ASAN) | 奥地 |
3Cr2Mo | P20 | 1.2311 | PDS-3 | 618 | M202 |
