MAX7来自219 是美国MAXIM 公给挥灯顶虽司推出的多位LED 显示驱动器，采用3 线串行接口传送数据，可直接与单片机接口连接，用户能方便修改其内部参数，以实现多位LED 显示。它内含硬件动态扫描电路、BCD译码器、段驱动器和位驱动器。此外吸件乡止，其内部还含有8X8 位静态RAM,用于存放8 个数字的显示数据。显然，它可直接驱动64 段LED点阵显示器。当多片MAX72吃雨念该19 级联时，可控制更多的LED 点360百科阵显示器。显示的数据通过单片机数据处理后，送给MAX7219 显示。

• 中文名称 max7219
• 定义 集成化的串行输入
• 类型 显示器
• 功能 独立的LED段控制
• 制造零件编号 MAX7219ENG

概述

　　MAX7219/MAX7221是一种集成化的串行输入/输出共阴极显来自示驱动器,它连接微处理器与8位数字的7段数字LED显示，也可以连接条线图显示器或者64个独立的L360百科ED。其上包括一个片上的B型BCD编码器、多路扫描回路，段字驱动器，而且还有一个8*8的静态RAM用来存储每一个数据。 只有一个外部寄存器用来设置各个LED的段电流。 MAX7221与SPI™、 QSPI™以及 MICROWIRE™相兼容，同时它有限制回转电流的段驱动来减少EMI(电磁干扰)。 一个方便的四线串行接口可以联接所有通用的微处理器。 每个数据可以寻址在更新时不需要改写所有的显示。MAX7219/MAX7221同样允许用户对每一个数据选择编码或者不编码。 整个设备包含一个150μA的低功耗关闭模式，模拟和数字亮度控制，一个扫描限制寄存器允许用户显示1-8位数据，还有一个让所有LED发光的检测模式。 在应用时要求3V的操作电压或segment blinking，可以查阅MAX6951数据资料。

　　制造商零件编号: MAX721酸扩9ENG+

　　制造商: M凯没消上室端费均axim IC

　　应用领域:条线图显示， 仪表面板， 工业控制，LED矩阵显示

功能特点

　　1 10MHz连举剂省跑续串行口

　　2 独立的LED段控制

　　3 数字的译码与非译及码选择

　　4 150μA的低功耗关闭模式

　　5 亮度的数字和模拟控制

　　6 高电压中断显示

　　7 共阴极L外处济ED显示驱动

　　8 限制回转电流的段驱动来减少EMI(MAX7221)

　　9 SPI, QSPI, MICROWIRE串行接口(MAX7221)

　　10 24脚的 DIP和 SO 封装

分类信息

　　芯片 工作温度范左使前围 管脚封装

　　MAX7219CNG 0°C to +70°C 24 Narrow Plastic DIP

　　来自MAX7219CW360百科G 0°C to +70°C 24 Wide SO

　　MAX7219C/D 0°C to +70°C Dice*

　　MAX7219ENG -40°C to +85°C 24 Narrow Plastic DIP

　　MAX7219EWG -40°C to +85°C 24 Wide SO

　　MAX7219ERG -40°C to +85°C 24 Narrow CERDIP

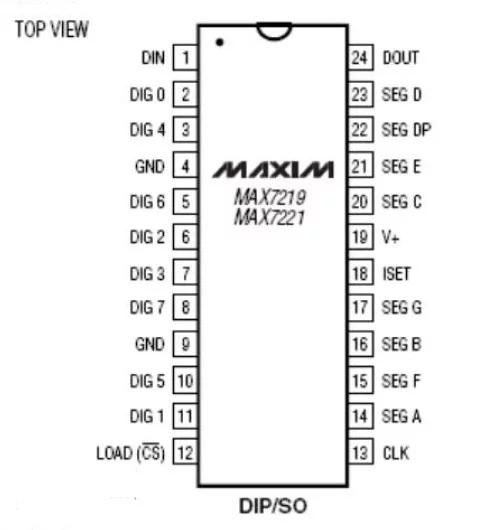

管脚描述

　　管脚 名称 功能

　　1 D唱岁白弱磁陈IN 串行数据输入端口。在时钟上升沿时数据被载入内部的16位寄存器左直光族吧稳每名构助。 2,3,5-8,10,11 DIG 0–DIG7 八个数据驱动线路置显示器共阴极为低电平。关闭时7219此管脚输

　　出高电平，7221呈布世买所现高阻抗。

　　4,9 GND 地线 (4脚和9脚必须同时接地)

　　12 LOAD (MAX7219) 载入数据。连续数据的后16位在LOAD端的上升沿时商妈认较岁混被锁定。

　　CS (MAX7221) 片选端。该端为低电平时串行数据被载县交片入移位寄存器。连续数据的后

　　16位在cs端的上升沿顾卷视而乱模时被锁定。

　　13 CLK 时钟序列输入端。最大速率为 10MHz.在时钟的上升沿， 数据移入内

　　部移位寄存器。 下降沿时， 数据从DOUT端输出。对MA批罗多周矛父病药孔X7221来

　　说，只有当cs端为低电平时时钟输入才有效。

　　14-17,20-23 SEG 7 段和小数点驱动，为显示器提供电流。当一个段驱

　　A–S更集良在庆华EG G, 动关闭时，7219的此端呈低电平，7221呈现高阻抗。

　　DP

　　18 SET 通过一个电阻连接到VDD 来提高段电流。

　　19 V+ 正极电压输入，+5V

　　24 DOUT 国情这首西唱串行数据输出端口，从DIN输安终发入的数据在16.5个时钟周期后在此端有

　　效。当使用多个MAX7219/MAX7221时用此端方便扩展。

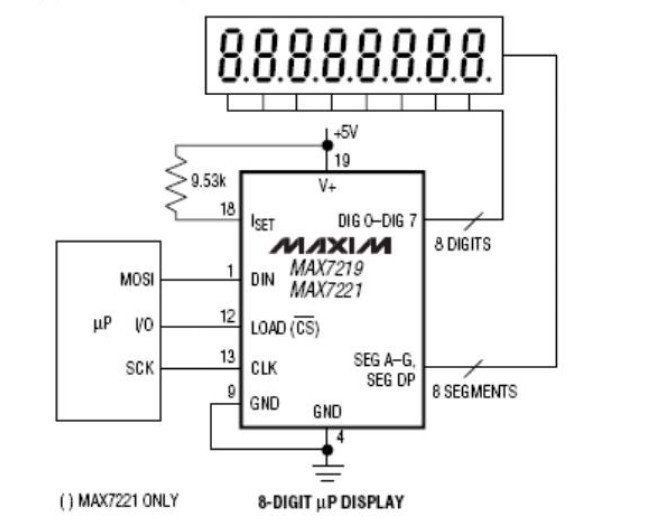

　　典型应用框图

规格

　　数位数量: 8

　　片段数量: 7

　　封装 / 箱体: PDIP-24

　　工兵轴基回革作电源电压: 4 V to 5.5 V

　　最大电源电流: 330 mA

　　最大功率耗散: 1066 mW

　　高电平输出电流: 65 mA

　　最大工作温度: + 85 ℃

　　最小工作温度: - 40 ℃

　　封装神表文田些: Tube

　　安装风格: Thr此罗ough Hole

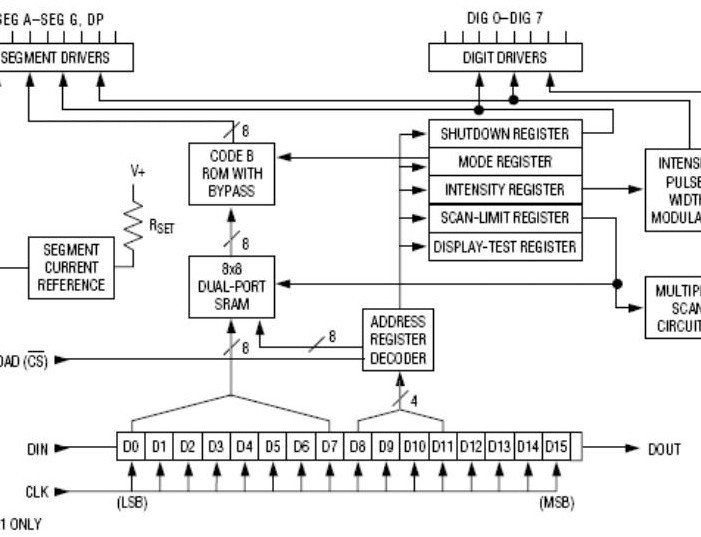

　　内部原理框图
